危废螺旋输送机

928 编辑：中冶有色技术网来源：南通联振重工机械有限公司

2023-11-15 11:35:16

权利要求书： 1.一种危废螺旋输送机，包括底座(1)，其特征在于：所述底座(1)的上端位置安装有电机减速机(6)与同步齿轮箱(8)，且该同步齿轮箱(8)安装于电机减速机(6)的后侧，所述同步齿轮箱(8)的一侧设置有链轮护罩及油盘(7)，且该同步齿轮箱(8)的后侧安装有润滑组件(11)，驱动侧轴承箱(10)安装于所述同步齿轮箱(8)的上端，该同步齿轮箱(8)的右下侧设置有轴承箱(9)，且所述同步齿轮箱(8)的右侧安装有主壳体(2)，该主壳体(2)的右侧连接有一个中间壳体(3)，所述底座(1)的下端安装有减振缓冲垫(12)，所述中间壳体(3)的内部上下两端分别安装有从动轴组件(5)与主动轴组件(4)。

2.根据权利要求1所述的一种危废螺旋输送机，其特征在于：所述电机减速机(6)上安装有小链轮，通过链条带动主动轴组件(4)旋转。

3.根据权利要求1所述的一种危废螺旋输送机，其特征在于：所述主动轴组件(4)在同步齿轮箱(8)的作用下带动从动轴组件(5)旋转。

4.根据权利要求1所述的一种危废螺旋输送机，其特征在于：主动轴组件(4)与从动轴组件(5)上皆有螺旋叶片，螺旋叶片旋转从而实现物料的水平输送。

5.根据权利要求1所述的一种危废螺旋输送机，其特征在于：驱动侧轴承箱(10)的标高比轴承箱(9)低，轴承箱(9)内的轴承均采用调心轴承。

6.根据权利要求1所述的一种危废螺旋输送机，其特征在于：所述从动轴组件(5)设置于主动轴组件(4)的上端。

说明书：一种危废螺旋输送机技术领域

本实用新型涉及输送机技术领域，具体为一种危废螺旋输送机。

背景技术

在危废处理系统中，通常会有：料仓、给料机耙取机、拨料器、电液闸门及冷渣器、焚烧炉前双轴螺旋给料机等部分组成。以前国内危废处理炉前给料机采用的是液压推料机，推料机下料时是将整个推料仓内的袋装物料一齐推到炉内燃烧，给料不均匀，危废物燃烧不充分，容易造成二次污染，因此迫切的需要一种危废螺旋输送机来解决上述不足之处。

实用新型内容

针对现有技术的不足，本实用新型提供了一种危废螺旋输送机，解决了推料机下料时是将整个推料仓内的袋装物料一齐推到炉内燃烧，给料不均匀，危废物燃烧不充分，容易造成二次污染的问题。

本实用新型提供如下技术方案：一种危废螺旋输送机，包括底座，所述底座的上端位置安装有电机减速机与同步齿轮箱，且该同步齿轮箱安装于电机减速机的后侧，所述同步齿轮箱的一侧设置有链轮护罩及油盘，且该同步齿轮箱的后侧安装有润滑组件，驱动侧轴承箱安装于所述同步齿轮箱的上端，该同步齿轮箱的右下侧设置有轴承箱，且所述同步齿轮箱的右侧安装有主壳体，该主壳体的右侧连接有一个中间壳体，所述底座的下端安装有减振缓冲垫，所述中间壳体的内部上下两端分别安装有从动轴组件与主动轴组件。

优选的，所述电机减速机上安装有小链轮，通过链条带动主动轴组件旋转。

优选的，所述主动轴组件在同步齿轮箱的作用下带动从动轴组件旋转。

优选的，主动轴组件与从动轴组件上皆有螺旋叶片，螺旋叶片旋转从而实现物料的水平输送。

优选的，驱动侧轴承箱的标高比轴承箱低，轴承箱内的轴承均采用调心轴承。

优选的，所述从动轴组件设置于主动轴组件的上端。

与现有技术对比，本实用新型具备以下有益效果：本实用新型一种危废螺旋输送机，螺旋具有超强耐磨性和耐用性，使用寿命长。外型美观，操作简便，经济耐用，无需维护，维护费用低节电35％，就此两项2年内收回设备投资；抗缠绕性强：对于输送带状、易缠绕物料有特殊的优越性，防止阻塞引起事故；环保性能好：采用全封闭输送和易清洗的螺旋表面，可以保证环境卫生和所输送物料不受污染、不泄漏；扭距大、能耗低：传动轴等加粗设计，因而可以较低速度运转，平稳传动，降低能耗。

附图说明

通过阅读参照以下附图所作的对非限制性实施例所作的详细描述，本申请的其它特征、目的和优点将会变得更明显：

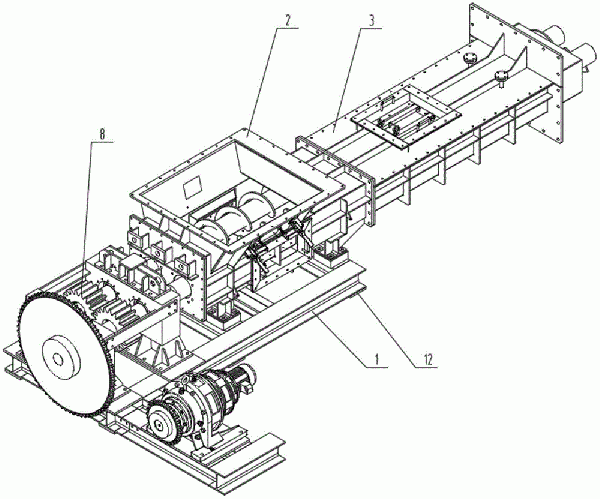

图1为本实用新型危废螺旋输送机的整体结构示意图；

图2为本实用新型危废螺旋输送机的俯视图；

图中：1-底座、2-主壳体、3-中间壳体、4-主动轴组件、5-从动轴组件、6-电机减速机、7-链轮护罩及油盘、8-同步齿轮箱、9-轴承箱、10-驱动侧轴承箱、11-润滑组件、12-减振缓冲垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制，为了更好地说明本实用新型的具体实施方式，附图中某些部件会有省略、放大或缩小，并不代表实际产品的尺寸，附图中不同种类的剖面线不是按照国标进行标注的，也不对元件的材料进行要求，是对图中元件的剖视图进行区分，对本领域技术人员来说，附图中某些公知结构、部件及其说明可能省略是可以理解的，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做广义理解，例如可以是固定连接，可以是活动连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。下面将参考附图并结合实施例来详细说明本申请。

请参阅图1-2，一种危废螺旋输送机，包括底座1，所述底座1的上端位置安装有电机减速机6与同步齿轮箱8，且该同步齿轮箱8安装于电机减速机6的后侧，所述同步齿轮箱8的一侧设置有链轮护罩及油盘7，且该同步齿轮箱8的后侧安装有润滑组件11，驱动侧轴承箱10安装于所述同步齿轮箱8的上端，该同步齿轮箱8的右下侧设置有轴承箱9，且所述同步齿轮箱8的右侧安装有主壳体2，该主壳体2的右侧连接有一个中间壳体3，所述底座1的下端安装有减振缓冲垫12，所述中间壳体3的内部上下两端分别安装有从动轴组件5与主动轴组件4。

其中，电机减速机6上安装有小链轮，通过链条带动主动轴组件4旋转。

其中，主动轴组件4在同步齿轮箱8的作用下带动从动轴组件5旋转。

其中，主动轴组件4与从动轴组件5上皆有螺旋叶片，螺旋叶片旋转从而实现物料的水平输送。

其中，驱动侧轴承箱10的标高比轴承箱9低，轴承箱9内的轴承均采用调心轴承。

其中，从动轴组件5设置于主动轴组件4的上端。

需要说明的是，底座1、主壳体2、中间壳体3、主动轴组件4、从动轴组件5、电机减速机6、链轮及油盘7、同步齿轮箱8、轴承箱9、驱动侧轴承箱10、润滑组件11、减振缓冲垫12等部分组成；

电机减速机5的小链轮驱动主动轴的大链轮，从而实现主动轴旋转；从动轴组件5通过同步齿轮箱8与主动轴组件4作相反方向运转，主动轴组件4与从动轴组件5上皆设置螺旋叶片，螺旋叶片旋转实现物料的水平方向输送。

为保证设备可靠持久运营，在主壳体2底部等易磨损部位添加耐磨衬板，同时在螺旋输送叶片易磨损部位进行堆焊施工，这些都大大提高设备的使用寿命。

通过设计近驱动侧轴承箱10的标高低于远驱动侧轴承箱，从而增加主从动轴的扬高，避免日后使用过程中，末端轴的自然下垂导致的叶片过早磨损。

驱动电机采用变频电机，可以根据实际进料量选择对应的工作频率，满足多种产量需求。

同时需要说明的是，电机减速机6上安装有小链轮，通过链条带动主动轴组件4旋转，主动轴组件4在同步齿轮箱8的作用下带动从动轴组件5旋转，主动轴组件4与从动轴组件5上皆有螺旋叶片，螺旋叶片旋转从而实现物料的水平输送，驱动侧轴承箱10的标高比轴承箱9低，轴承箱9内的轴承均采用调心轴承，采用双轴螺旋给料机将危废送入焚烧炉焚烧，这样给料均匀，危废物燃烧充分，不会造成二次污染。

说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

所需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
