权利要求书: 1、一种用于环保马桶的搅拌装置,该搅拌装置设置于该环保马桶的处理槽中,该处理槽内容纳有原料以及排泄物,每个搅拌装置具有一枢轴和利用若干支撑架固定在该枢轴上的搅拌部,该搅拌部与该处理槽的槽壁之间形成一间隙,其特征在于:该搅拌装置还包括有弹性件,其固定在该搅拌部上,该弹性件的外侧边沿突出于该搅拌部的外侧边沿设置,且该弹性件的外侧边沿在该搅拌装置转动过程中靠近于该处理槽的槽壁或者直接与该处理槽的槽壁接触,并可刮干净位于该处理槽底部的排液槽附近的原料以及排泄物。

2、根据权利要求1所述的用于环保马桶的搅拌装置,其特征在于,该弹性件的外侧边沿直接与该处理槽底部的槽壁相接触。

3、根据权利要求1所述的用于环保马桶的搅拌装置,其特征在于,该弹性片连续地布置在整个搅拌部上。

4、根据权利要求1所述的用于环保马桶的搅拌装置,其特征在于,该弹性片分段地布置在整个搅拌部上。

5、根据权利要求1所述得用于环保马桶的搅拌装置,其特征在于,该搅拌部通过支撑架呈螺旋状分布在该枢轴上。

6、根据权利要求5所述的用于环保马桶的搅拌装置,其特征在于,该螺旋状分布的搅拌部整个连续布置在该枢轴上。

7、根据权利要求5所述的用于环保马桶的搅拌装置,其特征在于,该螺旋状分布的搅拌部被分成多个部分,相邻两个部分彼此间隔布置。

8、根据权利要求7所述的用于环保马桶的搅拌装置,其特征在于,该被分成多个部分的搅拌部以能够形成完整圆周的方式布置。

9、根据权利要求5所述的用于环保马桶的搅拌装置,其特征在于,该螺旋状分布的搅拌部被分成两个部分,这两部分搅拌部相互对旋设置在该枢轴上。

10、根据权利要求5所述的用于环保马桶的搅拌装置,其特征在于,在该搅拌部的外侧分别设置有端环,该端环靠近该枢轴的两端部布置,并在该端环上分布有多个用于打散的搅拌块。

11、一种用于环保马桶的处理装置,该处理装置包括 -->

一处理槽,用于容纳原料以及排泄物;

至少一搅拌装置,设置在该处理槽内部,用于混合排泄物和原料,每个搅拌装置具有一枢轴和利用若干支撑架固定在该枢轴上的搅拌部,该搅拌部与该处理槽的槽壁之间形成一间隙;其特征在于:该处理装置还包括有排放过滤装置,放置在该处理槽底部下方,其包含

至少一个用于排放该处理槽内多余液体的排液槽,设置在该处理槽底壁上;

至少一个用于容纳该排液槽排出液体的导液槽,对应于该排液槽设置在该处理槽底部下方;

至少一个用于过滤该处理槽中的原料与排泄物的过滤装置,覆盖在该导液槽上方,并与该排液槽对应设置;

该处理装置的搅拌装置还包括有弹性件,其固定在该搅拌部上,该弹性件的外侧边沿突出于该搅拌部的外侧边沿设置,且该弹性件的外侧边沿在该搅拌装置转动过程中靠近于该处理槽的槽壁或者直接与该处理槽的槽壁接触,并可刮干净位于该排液槽附近的原料以及排泄物。

12、根据权利要求11所述的用于环保马桶的处理装置,其特征在于,该弹性件的外侧边沿直接与该处理槽底部的槽壁相接触。

13、根据权利要求11所述的用于环保马桶的处理装置,其特征在于,该弹性片连续地布置在整个搅拌部上。

14、根据权利要求11所述的用于环保马桶的处理装置,其特征在于,该弹性片分段地布置在整个搅拌部上。

15、根据权利要求11所述得用于环保马桶的处理装置,其特征在于,该搅拌部通过支撑架呈螺旋状分布在该枢轴上。

16、根据权利要求15所述的用于环保马桶的处理装置,其特征在于,该螺旋状分布的搅拌部整个连续布置在该枢轴上。

17、根据权利要求15所述的用于环保马桶的处理装置,其特征在于,该螺旋状分布的搅拌部被分成多个部分,相邻两个部分彼此间隔布置。

18、根据权利要求17所述的用于环保马桶的处理装置,其特征在于,该被分成多个部分的搅拌部以能够形成完整圆周的方式布置。

19、根据权利要求15所述的用于环保马桶的处理装置,其特征在于,该 -->螺旋状分布的搅拌部被分成两个部分,这两部分搅拌部相互对旋设置在该枢轴上。

20、根据权利要求15所述的用于环保马桶的处理装置,其特征在于,在该搅拌部的外侧分别设置有端环,该端环靠近该枢轴的两端部布置,并在该端环上分布有多个用于打散的搅拌块。

21、根据权利要求11所述的用于环保马桶的处理装置,其特征在于,该处理装置的处理槽具有两个并列布置的凹陷部。

22、根据权利要求11所述的用于环保马桶的处理装置,其特征在于,该排放过滤装置还包括一导轨副,设置于该处理槽底部下方,用于支撑该导液槽。

23、根据权利要求11所述的用于环保马桶的处理装置,其特征在于,该过滤装置为一过滤板,该过滤板上分布有多个过滤孔。

24、根据权利要求23所述的用于环保马桶的处理装置,其特征在于,该过滤孔孔径为0.01毫米~0.8毫米。

25、根据权利要求23所述的用于环保马桶的处理装置,其特征在于,该过滤板的其中一端突出该导液槽一端一预定长度形成一操作部。 -->

说明书: 一种用于环保马桶的搅拌装置及处理装置 技术领域

本发明涉及一种环保马桶,特别是涉及一种用于环保马桶的搅拌装置及处理装置。

背景技术

随着人们环保意识的提高,对于人体或动物排泄物的处理越来越受到重视,因此各种各样的环保马桶得到开发与运用。日本发明专利3160859公开了一种环保马桶,图1A~图1C示出了这种现有技术的环保马桶的示意图。人体的排泄物------粪便以及尿液,是直接坠入到这种现有技术马桶的处理装置10中,该处理装置首先包含一处理槽12,一由马达16驱动的转动轴14贯穿整个槽体,在该转动轴14上固定有叶片18。一方面该叶片18随转动轴的旋转而搅动原料与排泄物,另一方面该叶片18可以搬送已处理的排泄物,使其远离大便器入口。随着加热件11的温度调节,保证处理槽12内的温度基本上恒定,进而达到抑制排泄物中的微生物生长的目的。这样,原料与排泄物在一定时间的混合、搅拌后,排泄物中的有机物可被充分地分解,形成有机肥料。但是,在实践当中,这种具有单个搅拌装置的处理槽会经常在其上部的较大范围内形成板结。

中国专利申请号为200480002144.5的专利也公开了一种用于环保马桶的处理装置100,如图2A、2B所示,其中设置有:一处理槽102,它用于容纳锯末以及排泄物质:和两个旋转装置104a、104b,设置在该处理槽102的内部。每一旋转装置104(a、b)包含一枢轴106和一搅拌部108。该搅拌部108是以枢轴106为中心轴,利用若干支撑架固定到枢轴。每一旋转装置分布在枢轴的两个端部上的搅拌部是相互对旋设置的,这样,随着旋转装置的旋转,搅拌部同时还可以将锯末从两个端部向中心搬移,而解决了发生大面积发生板结的问题。尤其是,两个旋转装置104a和104b的搅拌部是部分重叠的,这样解决可以有利于减少死区的范围,并能够有效地避免发生板结现象。

-->然而,不可避免的是,上述这些现有技术的环保马桶在处理粪便时都有一个巨大的难题就是使用次数(在一定时间内)有限制,例如,当有大型活动举行时,在极短的时间内,现有技术的环保马桶会遭遇到有众多的使用者。当使用次数超过额定时,微生物来不及将处理槽内的所有粪便全部分解,会严重影响处理效果。同时因不能及时分解和蒸发,槽内的液体会过多,也会杀死很多有用的微生物,使分解速度减慢,而分解速度减慢又导致分解能力大大下降,造成恶性循环。最终很快处理槽就无法使用,需要更换原料(锯末)。

为了解决上述使用限制的问题,现有的还有一种解决办法,就是使用更大容积的处理槽。但是,这种处理方法并不能从根本上解决问题,而且大容积的处理槽不仅占用了更多的空间,而且运输、维修和保养起来都会带来很多不便。

但是,正如图2B所示,上述这些现有技术的搅拌装置,由于搅拌部108与处理槽槽壁之间存在有间隙,使得搅拌过程中原料(锯末)与粪便的搅拌并不充分,即存在死区,从而使得处理效果仍然不是很理想。

综上所述,如何使得环保马桶的搅拌更加充分,如何避免死区的存在,已成为一个迫切需要解决的问题。

发明内容

本发明所要解决的技术问题在于提供一种用于环保马桶的搅拌装置及处理装置,解决现有技术中搅拌不够充分,存在死区的问题,以及解决带有排放过滤装置的环保马桶中过滤装置容易堵塞的问题。

为了实现上述目的,本发明提供了一种用于环保马桶的搅拌装置,该搅拌装置设置于该环保马桶的处理槽中,该处理槽内容纳有原料以及排泄物,每个搅拌装置具有一枢轴和利用若干支撑架固定在该枢轴上的搅拌部,该搅拌部与该处理槽的槽壁之间形成一间隙,其特点在于:该搅拌装置还包括有弹性件,其固定在该搅拌部上,该弹性件的外侧边沿突出于该搅拌部的外侧边沿设置,且该弹性件的外侧边沿在该搅拌装置转动过程中靠近于该处理槽的槽壁或者直接与该处理槽的槽壁接触,并可刮干净位于该处理槽底部的排液槽附近的原料以及排泄物。

上述的用于环保马桶的搅拌装置,其特点在于,该弹性件的外侧边沿直接与该处理槽底部的槽壁相接触。

-->上述的用于环保马桶的搅拌装置,其特点在于,该弹性片连续地布置在整个搅拌部上。

上述的用于环保马桶的搅拌装置,其特点在于,该弹性片分段地布置在整个搅拌部上。

上述的用于环保马桶的搅拌装置,其特点在于,该搅拌部通过支撑架呈螺旋状分布在该枢轴上。

上述的用于环保马桶的搅拌装置,其特点在于,该螺旋状分布的搅拌部整个连续布置在该枢轴上。

上述的用于环保马桶的搅拌装置,其特点在于,该螺旋状分布的搅拌部被分成多个部分,相邻两个部分彼此间隔布置。

上述的用于环保马桶的搅拌装置,其特点在于,该被分成多个部分的搅拌部以能够形成完整圆周的方式布置。

上述的用于环保马桶的搅拌装置,其特点在于,该螺旋状分布的搅拌部被分成两个部分,这两部分搅拌部相互对旋设置在该枢轴上。

上述的用于环保马桶的搅拌装置,其特点在于,在该搅拌部的外侧分别设置有端环,该端环靠近该枢轴的两端部布置,并在该端环上分布有多个用于打散的搅拌块。

为了实现上述目的,本发明还提供了一种用于环保马桶的处理装置,该处理装置包括一处理槽,用于容纳原料以及排泄物;至少一搅拌装置,设置在该处理槽内部,用于混合排泄物和原料,每个搅拌装置具有一枢轴和利用若干支撑架固定在该枢轴上的搅拌部,该搅拌部与该处理槽的槽壁之间形成一间隙;其特点在于:该处理装置还包括有排放过滤装置,放置在该处理槽底部下方,其包含至少一个用于排放该处理槽内多余液体的排液槽,设置在该处理槽底壁上;至少一个用于容纳该排液槽排出液体的导液槽,对应于该排液槽设置在该处理槽底部下方;至少一个用于过滤该处理槽中的原料与排泄物的过滤装置,覆盖在该导液槽上方,并与该排液槽对应设置。该处理装置的搅拌装置还包括有弹性件,其固定在该搅拌部上,该弹性件的外侧边沿突出于该搅拌部的外侧边沿设置,且该弹性件的外侧边沿在该搅拌装置转动过程中靠近于该处理槽的槽壁或者直接与该处理槽的槽壁接触,并可刮干净位于该处理槽底部的排液槽附近的原料以及排泄物。

-->上述的用于环保马桶的处理装置,其特点在于,该弹性件的外侧边沿直接与该处理槽底部的槽壁相接触。

上述的用于环保马桶的处理装置,其特点在于,该弹性片连续地布置在整个搅拌部上。

上述的用于环保马桶的处理装置,其特点在于,该弹性片分段地布置在整个搅拌部上。

上述的用于环保马桶的处理装置,其特点在于,该搅拌部通过支撑架呈螺旋状分布在该枢轴上。

上述的用于环保马桶的处理装置,其特点在于,该螺旋状分布的搅拌部整个连续布置在该枢轴上。

上述的用于环保马桶的处理装置,其特点在于,该螺旋状分布的搅拌部被分成多个部分,相邻两个部分彼此间隔布置。

上述的用于环保马桶的处理装置,其特点在于,该被分成多个部分的搅拌部以能够形成完整圆周的方式布置。

上述的用于环保马桶的处理装置,其特点在于,该螺旋状分布的搅拌部被分成两个部分,这两部分搅拌部相互对旋设置在该枢轴上。

上述的用于环保马桶的处理装置,其特点在于,在该搅拌部的外侧分别设置有端环,该端环靠近该枢轴的两端部布置,并在该端环上分布有多个用于打散的搅拌块。

上述的用于环保马桶的处理装置,其特点在于,该处理装置的处理槽具有两个并列布置的凹陷部。

上述的用于环保马桶的处理装置,其特点在于,该排放过滤装置还包括一导轨副,设置于该处理槽底部下方,用于支撑该导液槽。

上述的用于环保马桶的处理装置,其特点在于,该过滤装置为一过滤板,该过滤板上分布有多个过滤孔。

上述的用于环保马桶的处理装置,其特点在于,该过滤孔孔径为0.01毫米~0.8毫米。

上述的用于环保马桶的处理装置,其特点在于,该过滤板的其中一端突出该导液槽一端一预定长度形成一操作部。

-->根据本发明的一方面,本发明通过在搅拌部上设置弹性件,利用该弹性件在搅拌装置转动过程中将槽壁上及其附近混合物刮掉,使得搅拌更加充分,也避免了死区的存在,更避免了排液槽附近的混合物堆积堵塞过滤孔,使得槽内多余的液体更顺畅的流入导液槽内并排走,进而延长了环保马桶的换料周期,保证了处理效果。

以下结合附图和具体实施例对本发明进行详细描述,但不作为对本发明的限定。

附图说明

图1A~1C是现有的一种环保马桶的结构示意图,显示了具有一个搅拌装置的处理槽;

图2A~图2B是现有的另一种环保马桶的结构示意图,显示了具有两个搅拌装置的处理槽;

图3A是本发明带有弹性件的搅拌装置的处理装置的结构示意图,其中两个搅拌装置并列布置在处理槽中;

图3B是图3A中沿A-A线的剖视图,示出了环绕该搅拌装置的搅拌部的边缘而设置的弹性件;

图3C是图3A中搅拌装置的透视图,其中搅拌部通过支撑架呈螺旋状连续地分布在枢轴上,并且枢轴两端部上设置有端环;

图4是本发明另一种搅拌装置的透视图,其中该螺旋状分布的搅拌部被分成多个部分,相邻两个部分彼此间隔布置并分别布置在该枢轴的上下方;

图5是本发明又一种搅拌装置的透视图,其中该螺旋状分布的搅拌部被分成两个部分,这两部分搅拌部相互对旋设置在该枢轴上;

图6A是本发明的搅拌装置安装在带有排放过滤装置的环保马桶的处理装置上的结构示意图,其中弹性件的最外侧边沿延伸至排液槽附近,排放过滤装置设置在处理槽底部下方;

图6B是图6A中处理装置的处理槽的结构示意图,其中排液槽设置在处理槽的底部;

图6C是图6A中排放过滤装置的组装示意图。

-->具体实施方式

如图3A所示,示出了本发明的搅拌装置23安装在处理装置上的结构。其中,用于环保马桶的处理槽22由两个凹陷部22a和22b并列构成,每个凹陷部22a/22b内分别对应设置一个搅拌装置23,该搅拌装置23通过枢轴231安装在外壳21上,每个枢轴23上通过若干个支撑架232固定有搅拌部233,该搅拌部233呈螺旋状分布。特别的是,本发明在搅拌部233上还进一步固定有弹性件234,该弹性件234与搅拌部233之间可以通过连接件235连接固定,如螺栓,也可以采用其他的固定方式。

在本发明中,如图3B所示,该弹性件234突出于该搅拌部233的外侧边沿设置。显然,该搅拌部233与该处理槽22的底壁221的预定区域之间的间隙213是最狭小的。较佳的,该弹性件234的外侧边沿2341在该搅拌装置转动过程中充分靠近于该处理槽22的底壁221,或者直接与该处理槽22的底壁221接触,如在本实施例中,该弹性件234的外侧边沿2341直接与该处理槽22底壁221相接触,这样在搅拌装置23转动过程中,该弹性件234可有效地将底壁221上的混合物刮落,使得搅拌更加充分。

在本实施例中,是以具有两个并列设置的凹陷部22a、22b的处理装置20为例进行说明,但是可以理解的是,本发明的搅拌装置23可以应用于任何结构的环保马桶的处理槽中,这并不作为对本发明的限制。

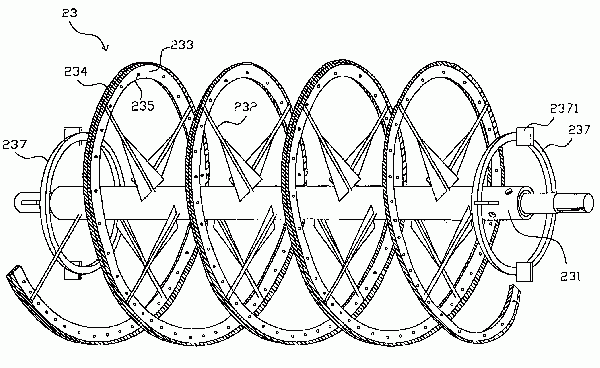

图3C是图3A中搅拌装置23的透视图,其中搅拌部233通过支撑架232呈螺旋状连续地分布在枢轴231上,相应的,该弹性件234通过螺栓235也连续地固定在整个搅拌部233上。同样,可以理解的是,为了安装方便和便于更换,可将整个弹性件234分割成多段,然后将每一段用螺栓固定在搅拌部233上,从而将分段的弹性件首尾连接成一个整体,这样,在维修保养时候,可以仅更换损坏的那一段弹性件,而不用更换整个弹性件,降低了成本和提高了工作效率。另外,枢轴231的两端部上还可设置有端环237,该端环237上具有用于打散的搅拌块2371,以防止在处理槽22的端部发生板结。

图4示出了本发明另一种搅拌装置23的立体结构,其与图3A所示的实施例区别在于,该螺旋状分布的搅拌部233被分成多个部分,相邻两个部分彼此间隔布置。较佳的是,本发明的被分成多个部分的搅拌部233以能够形成完整圆周的方式布置,以充分搅拌处理槽22中的混合物。相应的,各个部分的 -->搅拌部可以旋向相同的方式设置,也可以彼此反向设置。对应的,每个部分的搅拌部233上均固定有弹性件234。

图5示出了本发明又一种搅拌装置23的立体结构,其与图4A所示地实施例的区别在于,该螺旋状分布的搅拌部被分成两个部分233a、233b,这两部分搅拌部233a、233b相互对旋设置在该枢轴231上。对应的,每个部分的搅拌部233a、233b上也都固定有弹性件234。同样地,该弹性件234可以整个连续分布,也可以分段连接成一个整体。

图6A示出了本发明的搅拌装置23的应用于另一种带有排放过滤装置24的处理装置20的结构。其与图3B所示的实施例的区别在于,该处理装置20的两个并列凹陷部的底部分别设置有排液槽222a、222b,每个排液槽下方对应设置有一个排放过滤装置24,该排放过滤装置24包括导轨副241、导液槽242、覆盖在导液槽242上的过滤盖243,该过滤装盖243上对应开有过滤孔(图中未示)。该导液槽242可通过导轨副241滑动安装。在搅拌过程中,通过环保马桶的马达带动搅拌装置23转动,并利用固定在搅拌部233上的弹性件将底壁221上的混合物刮落,从而使得搅拌更加充分,避免了死区的存在。并且,该弹性件234还可将过滤盖243表面上方,即排液槽222a、222b附近的混合物刮干净,以使槽内多余的液体顺利地从过滤孔流入导液槽242。

在本发明中,如图6A所示,该弹性件234在安装的时候,其内部边沿可进一步延伸突出于搅拌部233的内侧边沿,形成一延伸部2342,这样可以更加便于安装。但是,正如图4B所示的实施例所示,弹性件234的内部边沿也可不突出于搅拌部233的内侧边沿,这并不作为对本发明的限制。

如图6B所示,清晰的示出了处理槽22凹陷部底壁221上的排液槽222a、222b的结构。如图6C所示,示出了过滤装置243中过滤盖2431与导液槽242组装的结构,其中过滤盖2431对应于导液槽242位置上设置有过滤孔2436,且其一端进一步延伸形成一操作部2432,便于安装。该导液槽242较佳的可为一至少一端具有开口的槽,当然,两端开口的槽也可实现排放功能,这些并不作为对本发明的限制。

本实施例的处理装置,还有一个好处在于:可以通过该排液槽222a、222b来排料。即在需要换料时候,将过滤装置243、导液槽242抽掉,搅拌装置23转动时,既可自动将料从槽中漏出。并且,由于弹性件234与底壁221充分接 -->触,可以将槽壁上的料也刮干净,从排液槽排出。

本实施例的处理装置考虑到在环保马桶超出使用限额时候,能及时排出处理槽内多余的液体,延长环保马桶的换料周期,以及保证粪便处理的效果。

当然,本发明还可有其他多种实施例,在不背离本发明精神及其实质的情况下,熟悉本领域的技术人员当可根据本发明作出各种相应的改变和变型,但这些相应的改变和变形都应属于本发明所附的权利要求的保护范围。

-->
