权利要求书: 1.城市生活垃圾焚烧发电厂炉渣专用振动
脱水筛,包括机架(1)和筛箱(2),其特征在于,所述机架(1)的顶端面和筛箱(2)的底端面之间相互交错设置有连杆(13),且连杆(13)的交叉部的中部之间通过第二轴体(122)铰接连接,筛箱(2)的一侧倾斜连通有排渣腔(6),筛箱(2)的另一侧倾斜连通有进料腔(5),且进料腔(5)的顶端面的中部开设有进料槽,筛箱(2)的上部为敞口,筛箱(2)敞口的一侧之间安装固定有横梁(3),且横梁(3)的顶端面对称设置有振动器(4),筛箱(2)内壁的中部设置有筛板(8),且筛板(8)上均匀开设有若干个筛孔。
2.根据权利要求1所述的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛,其特征在于,所述筛板(8)为倾斜安装,且筛板(8)与水平面的夹角为10°-20°。
3.根据权利要求1所述的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛,其特征在于,所述筛箱(2)内部的底壁设置有导流块(9),导流块(9)的一侧为倾斜面,且导流块(9)倾斜面与水平面的夹角为20°-35°。
4.根据权利要求1所述的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛,其特征在于,所述箱体(2)一侧的下部连通有排水管(7),且排水管(7)位于进料腔(5)的正下方。
5.根据权利要求1所述的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛,其特征在于,所述机架(1)顶端面的两侧与筛箱(2)底端面的两侧均对称设置有滑轨(10),滑轨(10)的滑槽内滑动配合有支架(11),且支架(11)之间通过第一轴体(121)铰接设置有连杆(13)。
6.根据权利要求5所述的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛,其特征在于,所述滑轨(10)滑槽内的一侧设置有弹簧(14),且弹簧(14)位于支架(11)的一侧与滑轨(10)滑槽一侧的内壁之间。
说明书: 城市生活垃圾焚烧发电厂炉渣专用振动脱水筛技术领域
本实用新型涉及振动脱水装置技术领域,尤其涉及城市生活垃圾焚烧发电厂炉渣专用振动脱水筛。
背景技术
振动脱水筛主要用于炉渣中的泥水与炉渣进行分离,还有泥水的炉渣物料含有大量的水分,不利于储存和运输,为了提高炉渣物料的有效成分,减少其中的水分含量,必须要进行脱水作业,目前使用的脱水装置主要是采用
振动筛,现有的振动脱水筛结构及功能单一,在使用时往往会造成装置抖动而产生异响,为此,我们提出了城市生活垃圾焚烧发电厂炉渣专用振动脱水筛。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛。
为了实现上述目的,本实用新型采用了如下技术方案:
城市生活垃圾焚烧发电厂炉渣专用振动脱水筛,包括机架和筛箱,所述机架的顶端面和筛箱的底端面之间相互交错设置有连杆,且连杆的交叉部的中部之间通过第二轴体铰接连接,筛箱的一侧倾斜连通有排渣腔,筛箱的另一侧倾斜连通有进料腔,且进料腔的顶端面的中部开设有进料槽,筛箱的上部为敞口,筛箱敞口的一侧之间安装固定有横梁,且横梁的顶端面对称设置有振动器,筛箱内壁的中部设置有筛板,且筛板上均匀开设有若干个筛孔。
优选的,所述筛板为倾斜安装,且筛板与水平面的夹角为10°-20°。
优选的,所述筛箱内部的底壁设置有导流,导流块的一侧为倾斜面,且导流块倾斜面与水平面的夹角为20°-35°。
优选的,所述箱体一侧的下部连通有排水管,且排水管位于进料腔的正下方。
优选的,所述机架顶端面的两侧与筛箱底端面的两侧均对称设置有滑轨,滑轨的滑槽内滑动配合有支架,且支架之间通过第一轴体铰接设置有连杆。
优选的,所述滑轨滑槽内的一侧设置有弹簧,且弹簧位于支架的一侧与滑轨滑槽一侧的内壁之间。
本实用新型的有益效果是:
本实用新型中,通过在机架和筛箱之间铰接设置有连杆,并通过带有弹簧的滑轨对连杆的两端面进行缓冲减震,在振动脱水筛进行使用时,滑轨内的弹簧可以起到一定的缓冲减震的作用,进而在使用时降低装置抖动而产生异响。
附图说明

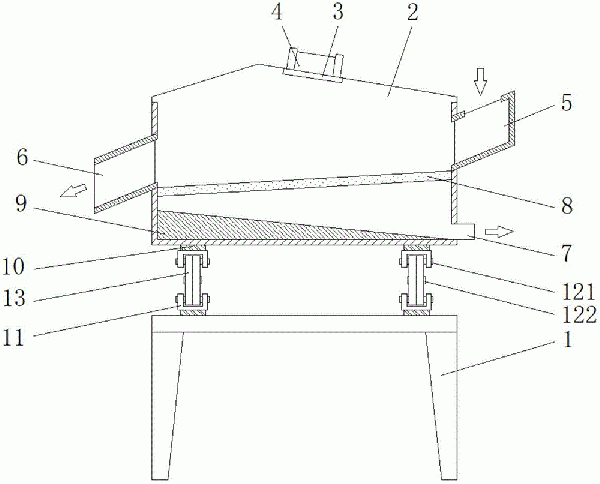

图1为本实用新型提出的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛的结构示意图;
图2为本实用新型提出的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛的俯视图;
图3为本实用新型提出的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛中滑轨的结构示意图;
图4为本实用新型提出的城市生活垃圾焚烧发电厂炉渣专用振动脱水筛的左视图。
图中:1机架、2筛箱、3横梁、4振动器、5进料腔、6排渣腔、7排水管、8筛板、9导流块、10滑轨、11支架、121第一轴体、122第二轴体、13连杆、14弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-4,城市生活垃圾焚烧发电厂炉渣专用振动脱水筛,包括机架1和筛箱2,所述机架1的顶端面和筛箱2的底端面之间相互交错设置有连杆13,且连杆13的交叉部的中部之间通过第二轴体122铰接连接,机架1顶端面的两侧与筛箱2底端面的两侧均对称设置有滑轨10,滑轨10的滑槽内滑动配合有支架11,且支架11之间通过第一轴体121铰接设置有连杆13,滑轨10滑槽内的一侧设置有弹簧14,且弹簧14位于支架11的一侧与滑轨10滑槽一侧的内壁之间,弹簧14有着良好的弹性势能,通过在滑轨10的滑槽内与支架11之间设置弹簧14,在此振动脱水筛进行使用时,滑轨10内的弹簧14可以起到一定的缓冲减震的作用,进而在使用时降低装置抖动而产生异响;
筛箱2的一侧倾斜连通有排渣腔6,筛箱2的另一侧倾斜连通有进料腔5,且进料腔5的顶端面的中部开设有进料槽,筛箱2的上部为敞口,筛箱2敞口的一侧之间安装固定有横梁3,且横梁3的顶端面对称设置有振动器4;
筛箱2内部的底壁设置有导流块9,导流块9的一侧为倾斜面,且导流块9倾斜面与水平面的夹角为20°-35°,箱体2一侧的下部连通有排水管7,且排水管7位于进料腔5的正下方,通过设置带有倾斜面的导流块9,可以更好的将从筛板8内被筛出的水分沿导流块9流动至排水管7内排出筛箱2的外侧;
筛箱2内壁的中部设置有筛板8,且筛板8上均匀开设有若干个筛孔,筛板8为倾斜安装,且筛板8与水平面的夹角为10°-20°,通过倾斜安装筛板8,可以在后续振动脱水操作中更好的使滤渣沿筛板8的高处向低处进行均匀散布,进而提高工作效率。
本实施例中,此振动脱水筛在使用时,操作者首先打开此振动脱水筛的操作电源,横梁3上的振动器4带动筛箱2进行振动,然后沿进料腔5上的进料槽向筛箱2内进行炉渣添加,落至掉落至倾斜安装的筛板8上,可以在后续振动脱水操作中更好的使滤渣沿筛板8的高处向低处进行均匀散布,进而提高工作效率;
其中,炉渣中的固体料渣沿筛板8滑落至排渣腔6内进行排出,而经过筛板8上过滤筛出的水分则滴落至导流块9上的倾斜面流动至排水管7内进行排出;
进一步的,机架1与筛箱2之间通过第二轴体122交叉铰接有连杆13,连杆13的一端通过第一轴体121与支架11铰接,并且机架1与筛箱2上均设置有滑轨10,滑轨10内的弹簧14有着良好的弹性势能,通过在滑轨10的滑槽内与支架11之间设置弹簧14,在此振动脱水筛进行使用时,滑轨10内的弹簧14可以起到一定的缓冲减震的作用,进而在使用时降低装置抖动而产生异响。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
