热搜：
重熔用铝锭质量现状分析.pdf - 张树朝
下载：26 浏览：1417
中国铝加工产业“十四五 ”发展思考.pdf - 文献军
下载：28 浏览：1369
再生铝合金熔炼双室炉耐火材料的选择.pdf - 苏州诺瑞达新材料科技有限公司
下载：11 浏览：1456
通过固态再生铝合金碎屑制备低成本高性能铝合金型材和零部件.pdf - 张德良
下载：10 浏览：1368
时效对冷轧Al-Cu-Mg合金拉伸及腐蚀性能的影响研究.pdf - 李海
下载：14 浏览：1223
钎焊用变形铝合金组织控制与耐腐蚀性能分析初探.pdf - 张全成
下载：14 浏览：1238
喷射成形技术在铝合金材料上的应用.pdf - 江苏豪然喷射成形合金有限公司
下载：12 浏览：1232
铝钛碳对铝合金组织性能的影响.pdf - 王大璐
下载：11 浏览：1252
铝合金表面静电喷涂抗菌涂层.pdf - 赵延斌
下载：8 浏览：1339
铝钢混合板自冲铆接成型工艺数值仿真与参数研究.pdf - 杜展鹏
下载：7 浏览：1252
连续纤维增强铝基复合型材挤压流动规律及界面行为研究.pdf - 刘明甫、张存生
下载：9 浏览：1238
焊接参数对2195铝锂合金搅拌摩擦焊接接头的影响.pdf - 张志清
下载：15 浏览：1355
超重力冶金超重力制备高性能金属材料.pdf - 郭占成
下载：11 浏览：1222
变形铝合金焊接缺陷及组织性能调控.pdf - 王晓南
下载：10 浏览：1385
3C产品壳体用高强铝合金组织和性能的研究.pdf - 钱堃
下载：11 浏览：1682
下载文档(10)
收藏文档(0)
举报

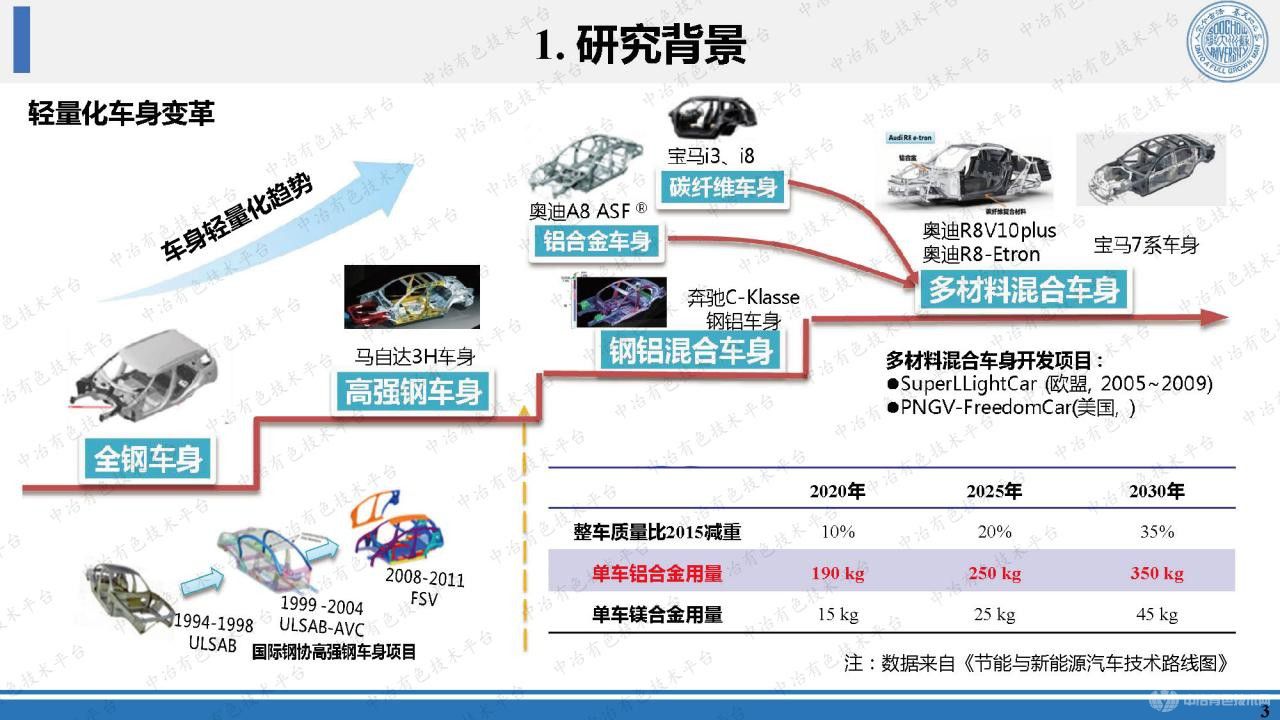

苏州大学，王晓南，变形铝合金焊接缺陷及组织性能调控，(1)ER4047焊缝熔池的热导率高于ER5183导致熔池冷却过快进而焊缝气孔率(0.21%)明显高于ER5183焊缝(0.01%)；(2)不同焊缝成分的焊缝均出现明显的成分偏析，ER4047焊缝主要为a-Al+连续的AI-Si共晶，而ER5183则是a-Al+不连续的A1-Mg共晶；(3)ER4047焊缝大尺寸气孔的存在严重降低了焊缝的有效承载面积，导致受力变形时在气孔附近发生应力集中引起断裂，焊缝抗拉 展开更多+
苏州大学，王晓南，变形铝合金焊接缺陷及组织性能调控，(1)ER4047焊缝熔池的热导率高于ER5183导致熔池冷却过快进而焊缝气孔率(0.21%)明显高于ER5183焊缝(0.01%)；(2)不同焊缝成分的焊缝均出现明显的成分偏析，ER4047焊缝主要为a-Al+连续的AI-Si共晶，而ER5183则是a-Al+不连续的A1-Mg共晶；(3)ER4047焊缝大尺寸气孔的存在严重降低了焊缝的有效承载面积，导致受力变形时在气孔附近发生应力集中引起断裂，焊缝抗拉强度(68.1%)明显低于ER5183(85.7%)；(4)焊缝的尺寸特征决定了焊缝是否存在链状气孔，焊缝尺寸特征指数k值越低，气泡越容易逸出 收起+
换一批
对“新基建+铝加工与促进铝应用学术研讨会”的评论 （0条）
