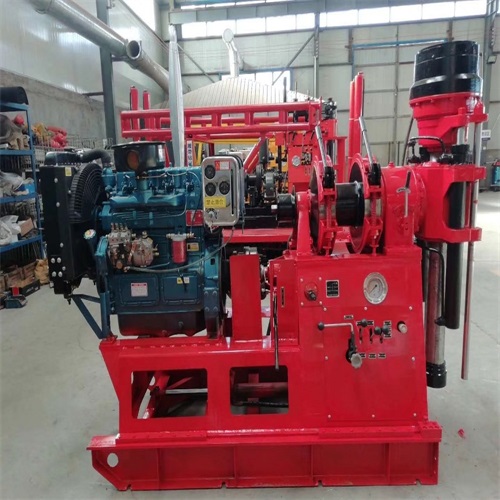

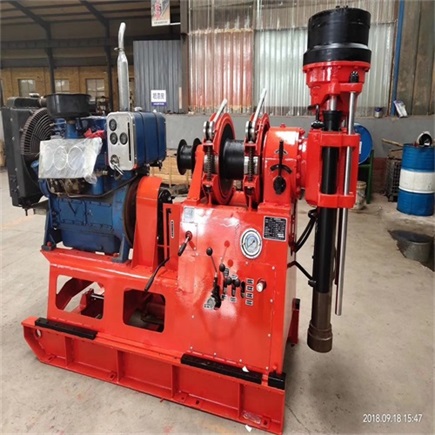

XY-2岩心钻机

1101

规格/型号：XY-2

品牌：汇泰机械

应用领域：采矿设备

产地：河北 - 邢台

厂家/供应商：河北汇泰地质探矿机械配件有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-08-25

级别：待认证

XY-2岩心钻机说明介绍

XY-2B取芯钻机主要参数：

大扭矩kN500

钻杆直径mmΦ56

钻孔深度m350

钻孔倾角°0-90

起拔力Kg75

立轴行程Mm460

卷扬机大提升力kN30

动力机Kw22

钻机重量Kg970

外形尺寸mm2150*900*1800

XY-2B取芯钻机具有以下几个特点：

1、钻机具有较多（8档）的转速级数和合理的转速范围（当动力机转速为1500转/分时，钻机的高转速为1172转/分，低转速为65转/分）。且低速扭矩比较大，使用范围。

2、钻机具有两档反转速度（51转/分和242转/分）。便于处理事故。

3、钻机的装机功率大。

4、钻机的结构，布局合理，便于维护、保养和修理。

5、钻机体积小，重量轻，可拆性好。其不含动力机的总重量950公斤。它可分解成八个部件搬运，大部件重量为140公斤。搬迁运输方便，特别有利于山区和水域地区工作。

6、钻机立抽的给进行和长达600毫米，有利于提高钻进效率，减少堵钻、烧钻等事故的发生。

7、移车平稳，固定简单可靠，高速钻进稳定性好。

8、钻压表与液压压力表合二为一，并采用了充油防震结构，钻压值刻简单、指示，仪表使用寿命长。

9、钻机操作手柄少，布局合理，操作灵活可靠。

10、钻机除可进行高速钻进外，也可进行低速大口径钻进。

11、钻机有常闭式液压上卡盘上，必要时可配备机械式手动下卡盘。

XY-2B取芯钻机结构形式

1、钻机机组由履带底盘、柴油机、钻机及柴油机、双塔架折叠式液压起落钻塔(采用折叠式爬梯型钻塔，液压油缸作支撑，操作阀控制钻塔起落、升降，操作省时省力，安全可)、泥浆泵组成。

2、底盘采用橡胶履带，重量较轻，使用寿命长，能降低车辆行走机构的噪音，减小车体震动、可大幅度降低油耗，可在城市道路行走不伤路面。

3、底盘自带四条液压支腿调整快捷方便、可用于工作平面调平，共同组装在一个机架上。

该总成装有联合收割机橡胶履带行走机构和行走操作，配套柴油机、钻机平台、4组液压支撑腿、工作平台、工具箱（座椅）和折叠式液压升降起落钻塔（操作阀、油泵、油缸、支腿、天车和升降组合钻塔）组成。该系列产品行走平稳，转向灵活，采用几型高架底盘，野外通过性能好。

XY系列钻机主要用在地质勘探、煤炭开采、建筑注浆、冶金、化工、铁道、水利、石油等行业。主要型号有 XY-1A XY-1B XY-200 GK-180 GK-200 XY-1 XY-2B GJ-200-4钻机等。
