抽屉式粉料除铁器

645

规格/型号：CT

品牌：暂无

应用领域：选矿设备

产地：广东 - 佛山

厂家/供应商：佛山市劲创磁电设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-09-19

级别：待认证

抽屉式粉料除铁器说明介绍

抽屉式除铁器的产品说明及示意方式

一、适应范围：

抽屉式磁性过滤器（抽屉式粉料除铁器）主要用于清除粉状、片状、颗粒状等原料中的铁磁性杂质，广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。

二、工作原理：

抽屉式粉料除铁器是将采用优质不锈钢管和高B值稀土合金钕铁硼等原料，并使用特殊的制作方法制作而成的磁性过滤棒（磁棒），固定在由优质不锈钢板材制成的抽屉式框架中，构成磁性过滤器。当含铁的物料通过时，受到磁力棒的吸引，将含铁的物质牢固的吸附在管壁上，以保证设备的完好和产品的安全。

三、产品特点：

低能耗、无污染、结构简单、安装方便、磁棒采用交错式排列方式，磁间距设计周密，使强磁区域得以更加充分的利用。

抽屉式除铁器示意方式：

(表面材质：不锈钢SUS304或SUS316)

抽屉式除铁器	表磁（GS）	规格(mm)	总高度(mm)	层数	附着式振动器	耐温
DS	12000	360×360	1290	3	ZF9-50	M

四、举例说明：

【DS 12000 360×360 1290 3 ZF9-50 M 】

12000GS：表示磁棒的磁力要求；12000GS表示磁棒表磁12000GS。

360×360×360：表示具体的规格，前面一组数字表示箱体长度，中间一组数字表示箱体宽度，*后一组数字表示箱体的高度，可根据客户要求定制。

1390：表示除铁器的总高度是1390mm，计算单位是毫米；除铁器总高度及出料口距离地面的垂直高度可根据客户要求定制。

3：表示抽屉式除铁器的抽屉数量，1个抽屉有一排或两排磁棒,可根据客户要求定制。

ZF9-50：表示附着式振动器的型号，型号分两种：①ZF9-50，②ZF18-50；不用振动器用N表示。（振动器技术数据如下表）

M：表示耐温；耐温要求。

附着式振动器技术数据/TECHNICAL DATA

型号/ Model	ZF9-50	ZF18-50
振动频率/ Vib.Frequency (Hz)	50	50
激振力/ Vib.Force (N)	1000	1700、1400、850
偏心力矩/ Centrifugal Moment (N·m)	0.10	0.19
空载振幅/ Vib.Amplitude (mm)	1.2	2
电源/ Source (Ph/Hz/V)	3/50/380	3/50/380
额定功率/ Rated Power (kW)	0.09	0.18
额定电流/ Rated Current (A)	0.29	0.48
重量/ Weight (kg)	8.5	12
备注/ Remark	---	激振力可调 Force Adjustable

抽屉式除铁器规格及交付说明：

抽屉式除铁器的规格比较多，一般按照客户要求定制，表磁**为12000GS。3件以内订单回签以后2周内交货。

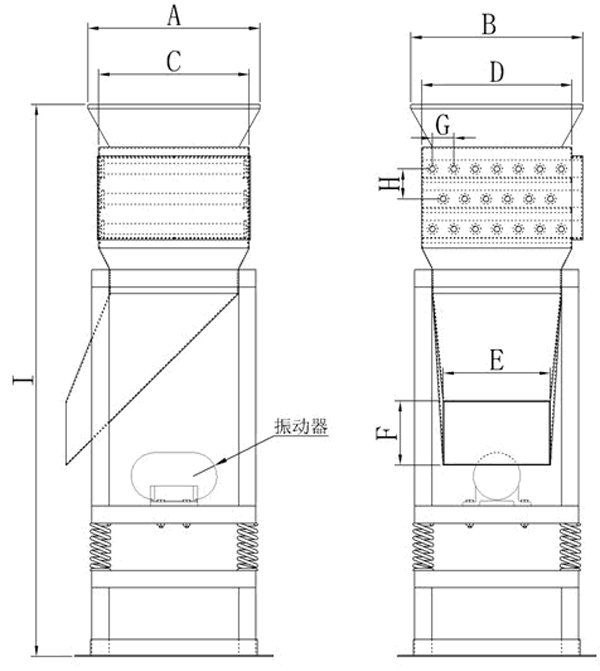

常用规格及技术参数详见下表：（也可根据客户现场实际情况定制）

产品编号	进料口尺寸		箱体尺寸		出料口尺寸		磁棒中心距		I	磁棒层数	磁棒总数
	A	B	C	D	E	F	G	H
CT—300—3	300	300	260	260	140	100	50	70	1290	3	14
CT—300—6									1500	6	28
CT—350—3	350	350	310	310	210	150	50	70	1290	3	17
CT—350—6									1500	6	34
CT—400—3	400	400	360	360	250	150	50	70	1290	3	20
CT—400—6									1500	6	40
CT—450—3	450	450	410	410	300	200	50	70	1290	3	23
CT—450—6									1500	6	46
CT—500—3	500	500	460	460	350	200	50	70	1290	3	26
CT—500—6									1500	6	52
注：震动器可按客户实际需要选择是否安装。
