可调节出料高度的皮带输送机

855   编辑:中冶有色技术网   来源:山推建友机械股份有限公司
2023-11-17 16:16:09
权利要求书: 1.一种可调节出料高度的皮带输送机,包括皮带输送机(1)和支撑架(2),所述皮带输送机(1)包括投料点(101),所述投料点(101)的一端安装有尾段(102),所述支撑架(2)的内部上方安装有支撑板(201),所述支撑板(201)的表面两侧均开设有定位孔(202),其特征在于:所述支撑架(2)的顶部安装有调节机构(3);

所述调节机构(3)包括驱动部件和调节部件,所述驱动部件与支撑架(2)连接,所述调节部件分别与驱动部件和定位孔(202)连接,所述驱动部件包括安装架(301),所述安装架(301)的底部中心位置安装有电动伸缩杆(302),所述调节部件包括安装板(305),所述安装板(305)的底部与电动伸缩杆(302)上的输出端固定连接。

2.根据权利要求1所述的一种可调节出料高度的皮带输送机,其特征在于:所述尾段(102)的一端安装有中段(103),所述中段(103)的一端安装有首段(104)。

3.根据权利要求1所述的一种可调节出料高度的皮带输送机,其特征在于:所述支撑架(2)的内部下方安装有平台(203),所述平台(203)的一侧外壁安装有阶梯(204),所述支撑架(2)的上表面两侧均设置有橡胶垫(205)。

4.根据权利要求1所述的一种可调节出料高度的皮带输送机,其特征在于:所述安装架(301)设为两组,两组所述安装架(301)位于支撑架(2)的两侧外壁上方,所述安装架(301)的底部一侧安装有角架(303)。

5.根据权利要求4所述的一种可调节出料高度的皮带输送机,其特征在于:所述角架(303)的一侧外壁与支撑架(2)的一侧外壁通过紧固螺栓固定连接,所述角架(303)的顶部与安装架(301)的底部通过紧固螺栓固定连接。

6.根据权利要求1所述的一种可调节出料高度的皮带输送机,其特征在于:所述电动伸缩杆(302)的外壁上方安装有固定板(304),所述固定板(304)的顶部与安装架(301)的底部通过紧固螺栓固定连接。

7.根据权利要求1所述的一种可调节出料高度的皮带输送机,其特征在于:所述安装板(305)位于支撑架(2)的顶部,所述安装板(305)的底部两侧均安装有定位杆(306)。

8.根据权利要求7所述的一种可调节出料高度的皮带输送机,其特征在于:所述定位杆(306)的外壁与定位孔(202)的孔壁滑动连接,所述安装板(305)的底部前端安装有固定架(307),所述固定架(307)的底部安装有提升装置(308)。

说明书: 一种可调节出料高度的皮带输送机技术领域

本实用新型涉及皮带输送机设备技术领域,具体为一种可调节出料高度的皮带输送机。

背景技术

皮带输送机就是直接用挠性皮胶带来进行物料承载件、牵引件,然后进行连续的输送。设备都是根据摩擦原理来进行运动,可以将上面的物品直接按照指定路线来进行运输。传动滚动会带动胶带来进行运作,而且也可以物料运输速度方面的控制等,可以随时装料和卸料,使用也同样很便捷。

现有的皮带输送机存在的缺陷是:目前皮带输送机应用工况比较单一,一条皮带输送机在同一中工作环境中只能提供一种物料输送高度,无法适应同种工作环境下的不同工况需求。

因此需要研发一种可调节出料高度的皮带输送机很有必要。

实用新型内容

本实用新型的目的在于提供一种可调节出料高度的皮带输送机,通过设有调节机构,将调节机构安装在支撑架的顶部,并将皮带输送机由钢丝绳连接在调节机构上的提升装置上,利用调节机构具有高度调节的效果,使皮带输送机需要进行高度调节时,由调节机构上的电动伸缩杆及提升装置进行高度提升处理,有效的实现了皮带输送可进行调节出料高度,从而提高了皮带输送机的使用效果及体验,以解决上述背景技术中提出皮带输送机的出料端无法进行高度调节处理的问题。

为实现上述目的,本实用新型提供如下技术方案:一种可调节出料高度的皮带输送机,包括皮带输送机和支撑架,所述皮带输送机包括投料点,所述投料点的一端安装有尾段,所述支撑架的内部上方安装有支撑板,所述支撑板的表面两侧均开设有定位孔,所述支撑架的顶部安装有调节机构;

所述调节机构包括驱动部件和调节部件,所述驱动部件与支撑架连接,所述调节部件分别与驱动部件和定位孔连接,所述驱动部件包括安装架,所述安装架的底部中心位置安装有电动伸缩杆,所述调节部件包括安装板,所述安装板的底部与电动伸缩杆上的输出端固定连接。

优选的,所述尾段的一端安装有中段,所述中段的一端安装有首段。

优选的,所述支撑架的内部下方安装有平台,所述平台的一侧外壁安装有阶梯,所述支撑架的上表面两侧均设置有橡胶垫。

优选的,所述安装架设为两组,两组所述安装架位于支撑架的两侧外壁上方,所述安装架的底部一侧安装有角架。

优选的,所述角架的一侧外壁与支撑架的一侧外壁通过紧固螺栓固定连接,所述角架的顶部与安装架的底部通过紧固螺栓固定连接。

优选的,所述电动伸缩杆的外壁上方安装有固定板,所述固定板的顶部与安装架的底部通过紧固螺栓固定连接。

优选的,所述安装板位于支撑架的顶部,所述安装板的底部两侧均安装有定位杆。

优选的,所述定位杆的外壁与定位孔的孔壁滑动连接,所述安装板的底部前端安装有固定架,所述固定架的底部安装有提升装置。

与现有技术相比,本实用新型的有益效果是:

通过设有调节机构,将调节机构安装在支撑架的顶部,并将皮带输送机由钢丝绳连接在调节机构上的提升装置上,利用调节机构具有高度调节的效果,使皮带输送机需要进行高度调节时,由调节机构上的电动伸缩杆及提升装置进行高度提升处理,有效的实现了皮带输送可进行调节出料高度,从而提高了皮带输送机的使用效果及体验。

附图说明

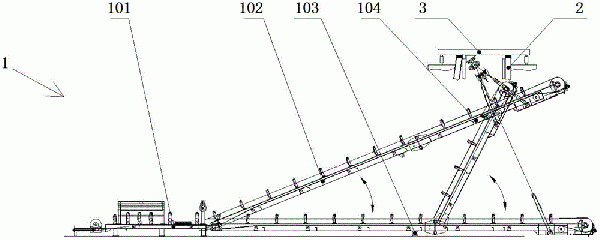

图1为本实用新型提供的整体结构示意图;

图2为本实用新型提供的支撑架结构示意图;

图3为本实用新型提供的图2中的A处结构放大图;

图4为本实用新型提供的调节机构正视剖面图。

图中:1、皮带输送机;101、投料点;102、尾段;103、中段;104、首段;2、支撑架;201、支撑板;202、定位孔;203、平台;204、阶梯;205、橡胶垫;3、调节机构;301、安装架;302、电动伸缩杆;303、角架;304、固定板;305、安装板;306、定位杆;307、固定架;308、提升装置。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

本实用新型提供如下技术方案:一种可调节出料高度的皮带输送机,在使用的过程中可以有效的对皮带输送机设置具有高度调节的效果,增加了调节机构3,请参阅图1-4,包括皮带输送机1和支撑架2,皮带输送机1包括投料点101,投料点101的一端安装有尾段102,尾段102的一端安装有中段103,中段103的一端安装有首段104,将皮带输送机1由投料点101、尾段102、中段103和首段104组合而成,形成皮带输送机1整体结构,同时尾段102与投料点101之间是由连接件转动连接,起到尾段102、中段103和首段104可进行上下拨动,支撑架2的内部上方安装有支撑板201,支撑板201的表面两侧均开设有定位孔202,支撑架2的内部下方安装有平台203,平台203的一侧外壁安装有阶梯204,使操作人员由阶梯204攀登到平台203上,方便后续观察皮带输送机1送料情况,支撑架2的上表面两侧均设置有橡胶垫205,利用橡胶垫205增加摩擦减少磨损的效果,避免支撑架2的顶部后续受到磨损的情况发生,支撑架2的顶部安装有调节机构3;

调节机构3包括驱动部件和调节部件,驱动部件与支撑架2连接,调节部件分别与驱动部件和定位孔202连接,驱动部件包括安装架301,安装架301的底部中心位置安装有电动伸缩杆302,安装架301设为两组,两组安装架301位于支撑架2的两侧外壁上方,安装架301的底部一侧安装有角架303,角架303的一侧外壁与支撑架2的一侧外壁通过紧固螺栓固定连接,角架303的顶部与安装架301的底部通过紧固螺栓固定连接,从而达到对安装架301进行固定安装,电动伸缩杆302的外壁上方安装有固定板304,固定板304的顶部与安装架301的底部通过紧固螺栓固定连接,使固定板304对电动伸缩杆302进行固定安装,同时也提高电动伸缩杆302的稳固性,调节部件包括安装板305,安装板305的底部与电动伸缩杆302上的输出端固定连接,使电动伸缩杆302可驱动安装板305进行升降运动,安装板305位于支撑架2的顶部,安装板305的底部两侧均安装有定位杆306,定位杆306的外壁与定位孔202的孔壁滑动连接,将安装板305底部上的定位杆306以滑动的方式设置在支撑板201上的定位孔202内,一方面不影响安装板305升降运动,一方面避免安装板305出现位置偏移的情况发生,安装板305的底部前端安装有固定架307,固定架307的底部安装有提升装置308,使提升装置308由钢丝绳提拉和降下首段104、中段103和尾段102,从而达到皮带输送机1进行高度调节处理,同时搭配电动伸缩杆302,起到原有高度提升的基础上,可再次进行高度提升,从而增强高度调节的效果。

工作原理:在使用本实用新型时,将皮带输送机1由投料点101、尾段102、中段103和首段104组合而成,形成皮带输送机1整体结构,同时尾段102与投料点101之间是由连接件转动连接,起到尾段102、中段103和首段104可进行上下拨动,通过将皮带输送机1的后端安装支撑架2,并将支撑架2的内部下方的平台203处设置阶梯204,使操作人员由阶梯204攀登到平台203上,方便后续观察皮带输送机1送料情况,通过将调节机构3上的两组安装架301的底部由紧固螺栓固定角架303,并将角架303的一侧外壁由紧固螺栓固定在支撑架2的外壁上方,从而达到对安装架301进行固定安装,通过将四组电动伸缩杆302的外壁上方设置固定板304,并将固定板304由紧固螺栓固定在安装架301的底部,使固定板304对电动伸缩杆302进行固定安装,同时也提高电动伸缩杆302的稳固性,通过将电动伸缩杆302上的输出端设置安装板305,并将安装板305搭建在支撑架2的顶部,使电动伸缩杆302可驱动安装板305进行升降运动,通过将支撑架2的内部上方设置支撑板201,并将安装板305底部上的定位杆306以滑动的方式设置在支撑板201上的定位孔202内,一方面不影响安装板305升降运动,一方面避免安装板305出现位置偏移的情况发生,通过将安装板305的底部前端安装固定架307,并将固定架307上安装提升装置308,使提升装置308由钢丝绳提拉和降下首段104、中段103和尾段102,从而达到皮带输送机1进行高度调节处理,同时搭配电动伸缩杆302,起到原有高度提升的基础上,可再次进行高度提升,从而增强高度调节的效果,有效的实现了皮带输送可进行调节出料高度,提高了皮带输送机的使用效果及体验。

虽然在上文中已经参考实施例对本实用新型进行了描述,然而在不脱离本实用新型的范围的情况下,可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是,只要不存在结构冲突,本实用新型所披露的实施例中的各项特征均可通过任意方式相互结合起来使用,在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此,本实用新型并不局限于文中公开的特定实施例,而是包括落入权利要求的范围内的所有技术方案。





声明:
“可调节出料高度的皮带输送机” 该技术专利(论文)所有权利归属于技术(论文)所有人。仅供学习研究,如用于商业用途,请联系该技术所有人。
