直线振动筛

364

规格/型号：DZSF

品牌：暂无

应用领域：选矿设备

产地：河南 - 新乡

厂家/供应商：河南骄阳机械设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-05-27

级别：待认证

直线振动筛说明介绍

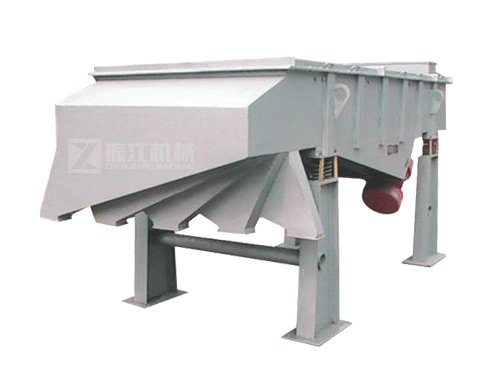

DZSF直线振动筛

▌适用行业

食品行业、医药行业、冶金矿业、化工行业、尾矿干排

▌适用物料

砂糖、味精、氨基酸、冻干食品、椰果粒等

颗粒药丸、微丸、中药饮片等

铁粉、铝粉、铜粉、合金粉、耐火材料、钢丸、氧化铝等

活性炭、玻璃、造纸、化肥、硫酸类物料等

铁尾矿、铅锌尾矿、石英砂、钾长石脱水、工业污水、煤泥脱水

▌产品简介

DZSF直线振动筛运动轨迹为直线，简称直线筛，可广泛应用于矿山、冶金、化工、建材、食品加工等行业对中、小粒度物料进行干式筛分作业。该系列筛机采用双振动电机自同步驱动，激振可调。具有结构简单、备件量少、重量轻、耗能少、噪音低、安装维修方便等优点。

该系列筛机分单层和双层，也可按用户要求设计为多层；筛网分为碳素钢丝、弹簧钢丝和不锈钢丝编织网、焊接网、条缝网和其他特殊材料筛板。

▌产品结构

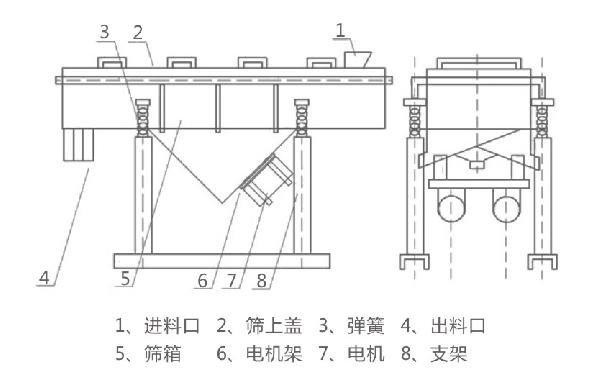

DZSF直线振动筛结构简图

DZSF直线振动筛产品结构-河南振江机械

▌工作原理

DZSF直线振动筛为双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面作跳跃式直线运动，从而达到对物料进行筛选和分级的目的。

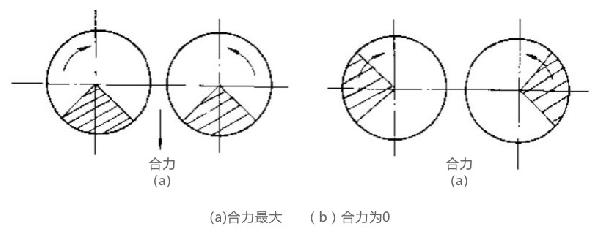

振动电机的工作原理示意图

振动电机的工作原理示意图-河南振江机械

DZSF直线振动筛动态演示图

DZSF直线振动筛动态演示图-河南振江机械

▌产品特点

1、采用角度可调控的激振源，筛分精度高，处理量大；

2、全封闭结构，无粉尘溢散，自动排料，适合流水线作业；

3、设备结构简单，耗能低，容易维修；

4、合理的装网结构，无混级、串料现象；

5、一般单台设计为1-6层不等，依需求选择。

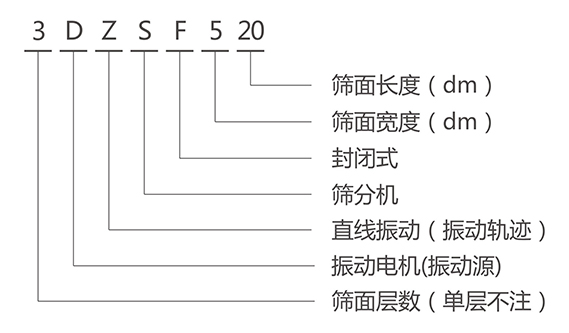

▌型号说明

▌技术参数

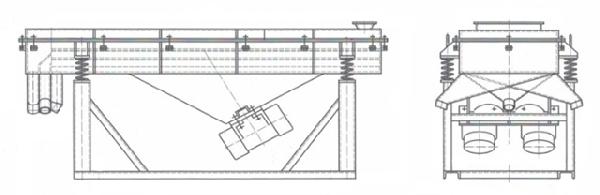

DZSF直线振动筛外形简图

DZSF直线振动筛外形简图-河南振江机械

DZSF直线振动筛技术参数

型号	筛面尺寸（mm）	筛面层数（s）	网孔尺寸（目/吋）	处理量（t/h）	振次（1/min）	双振幅（mm）	电机功率（kW）	振动方向角（度）	外形尺寸（长×宽×高）
DZSF520	500×2000	1	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2DZSF520		2		0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3DZSF520		3		0.03-5	1450	4-6	2×0.4	45	2256×808×938
DZSF525	500×2500	1		0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2DZSF525		2		0.06-8	1450	4-6	2×0.4	45	2699×808×878
3DZSF525		3		0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4DZSF525		4		0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5DZSF525		5		0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6DZSF525		6		0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2DZSF1020	1000×2000	2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3DZSF1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6DZSF1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2DZSF1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3DZSF1025		3		0.07-15	960	6-8	2×0.75	45-60	2336×1320×1030
DZSF830	800×3000	1		0.1-20	960	6-8	2×0.75	45-60	3080×1098×1120
2DZSF830		2		0.1-20	960	6-8	2×0.75	45-60	3140×1098×1180
3DZSF830		3		0.1-20	960	6-8	2×1.5	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20	960	6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20	960	6-8	2×1.5	45-60	3219×1340×1120
3DZSF1030		3		0.1-20	960	6-8	2×1.5	45-60	3286×1340×1120
DZSF1224	1200×2400	1		0.1-23	960	6-8	2×0.75	45-60	2480×1520×1100
2DZSF1224		2		0.1-23	960	6-8	2×0.75	45-60	2540×1520×1160
3DZSF1224		3		0.1-23	960	6-8	2×1.5	45-60	2600×1520×1220
