1399 一、产品介绍

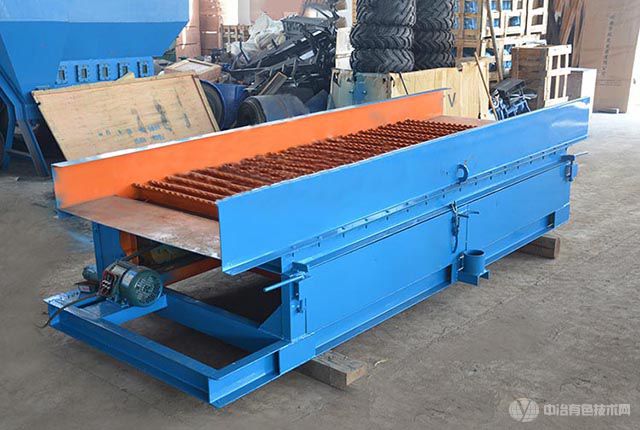

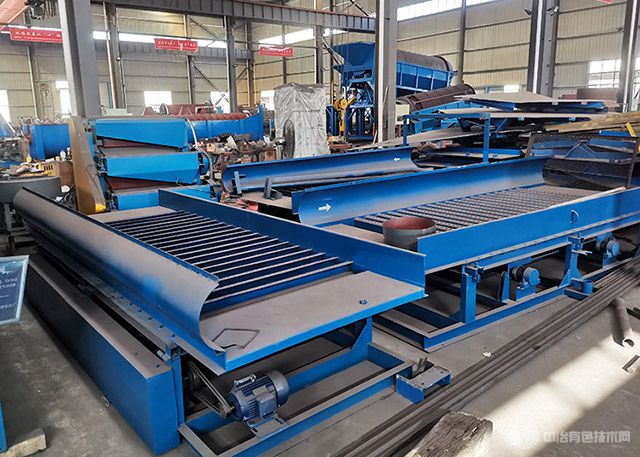

鼓动溜槽是以普通固定溜槽为基础研究的新型砂金分选设备。 它综合了固定溜槽和跳槽的优点，克服了固定溜槽易拼接的缺点和跳槽生产率大的不足，获得了生产率小、不易拼接的特点。 鼓动溜槽基本保留了固定滑道的原有特征，将传统的铁制底板改为橡胶底板，加上简单的偏心搅拌器机构，使橡胶底板上下往复运动，起到各间隙间跳车的隔膜的作用。 由此，解决了溜板接合现象，提高了金的回收率。 由于跳投间歇地排出精矿，浓缩率比跳出车高几十倍到几百倍。
二、工作原理：
淘金设备鼓动溜槽的分选过程是借助普通固定滑道和跳跃机两种设备的基本原理进行的。 材料在纵向水流的作用下，纸浆通过具有高度和距离且精心设计的格子条，从而产生回旋窝和脉动水流。 漩涡的旋转不断地将比重较大的金粒和其他重矿物输送到底层。 在那里，流动的混乱减弱，容积浓度变大。 因此，轻矿物的大粒子难以进入，只有细而重的矿物粒子通过间隙进入下层，形成沉重的砂层。 由于滑道精矿不是连续排放的，随着工作时间的延长，滑道之间的沉积物越来越致密，从而影响矿物的进一步分层，分选效果逐渐变差。
激励檐沟工作时，纸浆首先进入给矿槽。 给矿槽的宽度与溜槽的宽度相等，比溜槽的地面稍低，起到缓冲分配纸浆的作用，防止纸浆直接冲击地面。 纸浆进入溜槽后进行筛选。 () )由40角钢制成，上部焊接宽50mm的钢板，通过与水面成0度的角度，纸浆流动时可以产生较大的漩涡。 上格子板上还加工有椭圆孔，排列成不同的形状。 主要作用是通过激励作用将地板下部分堆积层中的轻矿物从孔中排出。 在椭圆孔的前部设置挡块，防止粗砾堵塞椭圆孔。
三、产品的特点
自然界黄金的存在主要以游离的毛细黄金为主，它们的狗头黄金(体积大的黄金浴)极少，我们普通能采集的砂金，基本上以大黄金为主。 毛细金大部分都跑了，为什么呢？ 主要是由于我们使用的方法和设备。
跳投具有常规投篮处理能力强的优点和跳投车的特点。 也就是说，滑道和跳跃车的组合，一个跳跃式滑道，相当于24辆跳跃车的串联使用，效果当然非常突出。
所以，煽动(蠕动)溜槽在毛细金和薄皮金的选择上有突出的优点。
四、技术参数
|
型号 |
FGS-12 |
FGS-15 |
|
外形尺寸 (mm) |
3200x1200x730 |
4000x1500x730 |
|
处理能力 (m³/h) |
20-25 |
30-35 |
|
给矿粒度 (mm) |
<20 |
<20 |
|
给矿浓度 (%) |
30 |
30 |
|
耗水量 (m³/h) |
40-50 |
60-80 |
|
电机功率 (KW) |
传动电机1.1Kw，提升电机0.8Kw |
传动电机2.2Kw，提升电机0.8Kw |
|
鼓动频率 (次/min) |
28-30 |
28-30 |
|
安装倾角 |
6°-7° |
6°-7° |
|
排精矿周期 (h) |
4 |
4 |
|
重量 (kg) |
750 |
1100 |
技术参数：本设备可在挖沙淘金船、移动式淘金机、固定式淘金设备、沙场洗砂机外接等做为淘金系统使用。
