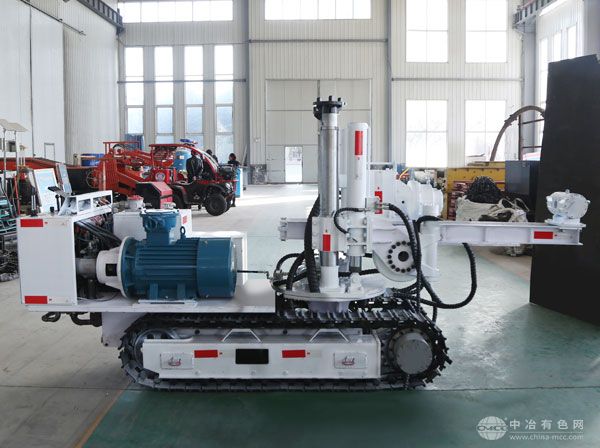

履带式坑道钻机
履带式坑道钻机产品介绍
履带式坑道钻机是一款整体式大功率深孔定向钻机，适用孔底马达定向钻进、孔口回转钻进以及复合钻进等多种施工工艺。可用于煤矿抽采钻孔施工，也可用于井下探放水、地质构造和煤层厚度探测、煤层注水、顶底板注浆等各类定向钻孔的施工。尤其是大直径高位孔的施工方面，具有突出优势。
履带式坑道钻机工作原理：
动力头主轴采用φ135mm大通孔结构，能够进行大角度钻进施工，并可配套使用多种规格的普通钻杆、通缆钻杆、螺旋钻杆和打捞钻具。钻机回转系统和给进系统分别配套设计快、慢两档操作模式，满足正常钻进、复合钻进、钻孔方位调节等多种施工要求，并可实现钻孔方位的调整，同时针对快慢两档的回转系统单独设置转矩模块，增强了钻机分别进行回转钻进和定向钻进的功能适应性，并起到安全保护的作用。钻机液压系统采用负载和恒功率控制技术，具有显著的特点，同时具备可靠性高、操作性好的优点。 钻机自带水泵流量监测仪，集中布置于操纵台上方，并配备水泵截流和卸荷控制阀，便于施钻人员集中操作。液压系统设置有多种保护功能，具有定向钻进回转自锁保护、定向钻进与回转钻进转矩、防止误操作功能保护等功能回路，与现有煤矿井下全液压坑道钻机相比，该机液压系统保护回路多，功能完善，操纵方便，可靠性高可提高钻机工作效率。采用三泵系统分别工作，回转参数与给进参数可以调节，配套使用恒功率控制、负载恒压变量控制方式，降低钻机工作时的能耗。
|
额定转矩/Nm |
12000-3500 |
|
额定转速/(r/min) |
50-170 |
|
主轴倾角/° |
-10-+20 |
|
制动扭矩/Nm |
2000 |
|
大给进/起拔力/kN |
250/250 |
|
给进/起拔行程/mm |
1200 |
|
钻孔深度/m |
1500 |
|
配套钻杆直径/mm |
73/89/102/127 |
|
电机功率/kW |
132 |
|
电机电压等级/V |
660/1140 |
|
泥浆泵量/(L/min) |
390 |
|
泥浆泵压/MPa |
12 |
|
大行走速度/(km/h) |
2.2 |
|
大爬坡能力/° |
15 |
|
整机质量/kg |
钻车：9000 |
|
泵车：5500 |
|
|
主机外形尺寸（长×宽×高）/m |
钻车：4.20×1.60×1.90 |
|
泵车：3.25×1.30×1.76 |
