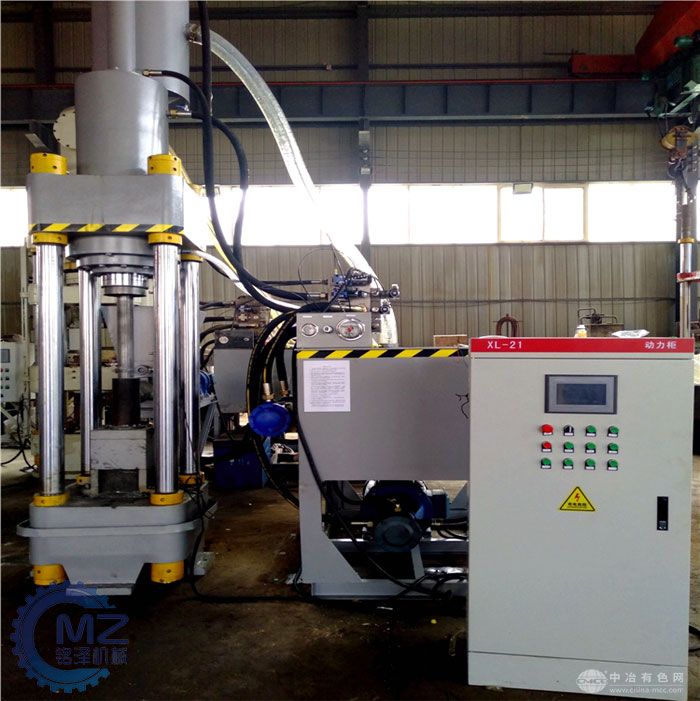

数控钢屑压块机
设备型号：Y83-315
设备功率：30KW
设备产量：8-10吨/班
设备价格：15万元
功能介绍：数控压块机采用PLC数控系统,实现一次加压成型,为三梁四柱结构,用于各种钢屑的压制成型,成型密度可达5~6T/m³,模具可更换,我们了解下设备结构,技术参数及安装调试.
一、设备简介
数控钢屑压块机可实现一次加压成型，为三梁四柱结构，可对各种数控车床加工的铁屑、钢屑、铜屑、铝屑等金属屑、金属粉等压制成型，压制后密度可达5~6T/m³，该设备可配置压头，模具、模框，上冲头有延缓回程装置，脱模时可避免损坏成品;采用模框浮动加压成型，用于压制复杂形状、密度均匀、高精度的饼块;还配置有自动送料、光电保护、超负荷显示和单块称重装置。
钢厂用钢屑压块机配置辅助的气动和液压装置，实现多动作功能;采用液压过载装置，可调节施加在冲头上的压力，避免由于装料过满出现的过载。
二、设备结构组成
数控钢屑压块机由主机、液压泵站和PLC控制三部分组成。
1、机身
以镀锌板为底板，工作台和滑块为整体45#铸钢，优质环保聚酯烤漆为面漆;
2、主油缸
油缸为45#钢，经过锻造加工，延长机器使用寿命;
3、液压系统
采用大流量插装阀，在泵的进油口设置吸油过滤器，防止杂质进入液压系统，保证油路的正常运行;系统中有油温、油位显示和空气过滤装置;油箱为钢板焊接结构，底部设有放油塞和排污塞;插入式液压专用马达，降低车间噪音;
4、电气系统
配有独立的电气控制箱，集中控制整个机器的运行;配有光电保护装置和紧急停止按钮，以确保操作过程中人员和设备的安全;
5、PLC控制系统
采用PLC编程系统，实现自动和半自动运行模式的自由切换，方便设备维护;设备运行速度和主缸压力可随意调节，满足生产中定距恒压的工艺要求。
三、设备技术参数表
型号自动化程度饼块尺寸(mm)饼块密度(T/M3)块重(Kg)班产(吨)功率(Kw)
Y83-200、手动、Φ80-100、4.0-5.2、2-3、4-6、15
Y83-315、全自动、Φ100-120、4.2-5.5、2-4、8-10、30
Y83-400、全自动、Φ110-140、4.2-5.5、3-5、10-12、30
Y83-500、全自动、Φ120-150、4.5-5.5、5-8、16-20、37
Y83-630、全自动、Φ130-160、4.6-5.5、6-9、20-30、60
手动操作的钢屑压块机没有数控系统，全自动操作的设备安装有数控系统，不同型号所采用的液压系统还不同，您应该根据自己的要求参照以上技术参数表进行选择。
四、设备工作过程
工作压力、压制速度、空载下行和油缸的行程范围可根据工作需要进行调整，数控钢屑压块机可完成定压和定行程成形两种工艺方式。
定压成型过程为：快速下行—减速—压制—保压—回程—停止。
定行成型过程为：快速下行—减速—压制—回程—停止。
五、安装调试注意事项
安装
1、机器应安装在平坦的混凝土基础上，或安装在地板上加固的平坦钢板上，以确保机器的平稳运行;
2、安装和提升机器时，请注意重心;不要触摸仪器、管道、线路的外观油漆，这样才安全可靠;
3、安装钢屑压块机时，工作台平面与基础平面的平行度应小于0.15/1000毫米。
调试
1、设备基础由供货商提供图纸，具体施工由买方负责;
2、产品在供应商工厂组装后，及时通知买方具体的交货时间和安装所需的准备工作;
3、供应商应负责设备在用户现场的安装和调试，买方应配合并提供安装所需的起重设备、水、电和必要条件;
4、在买方现场安装和调试设备期间，供应商应向买方相关技术人员提供免费培训和技术咨询服务;
5、安装调试后，双方根据签订的合同共同验收;
6、公司负责设备的调试和指导安装，用户派人配合并提供必要的吊装工具。
