非金属内进流细格栅
工作原理
非金属内进流细格栅是一种在污水处理等领域发挥关键作用的设备，内进流格栅由机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。
结构及特点
非金属内进流式细格栅主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。内进流式网板格栅除污机的驱动装置位于机架上部，为进口品牌SEW轴装式减速机。在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。
适用范围
污水处理厂：可用于污水处理厂的进水预处理区，拦截污水中的较大悬浮物和纤维状物质，减轻后续处理工艺的负担。
再生水厂：在MBR膜前膜丝保护、去除毛发等纤维物类的工艺前流程中发挥作用，防止渣物进入后序工艺，解决后续工艺中初沉池浮渣、曝气池搅拌设备缠绕、排泥泵阻塞、阀门管路阻塞等问题，特别是彻底解决MBR膜缠绕断裂和生物滤池阻塞问题，保证整套污水处理系统的稳定运行。
自来水厂：对进水进行预处理，去除水中的杂质，提高自来水的水质。
工业废水处理：适用于毛纺厂、制革厂、印染厂、造纸厂等企业的废水处理，对污水进行预处理，去除污水中的纤维、毛发等污染物。

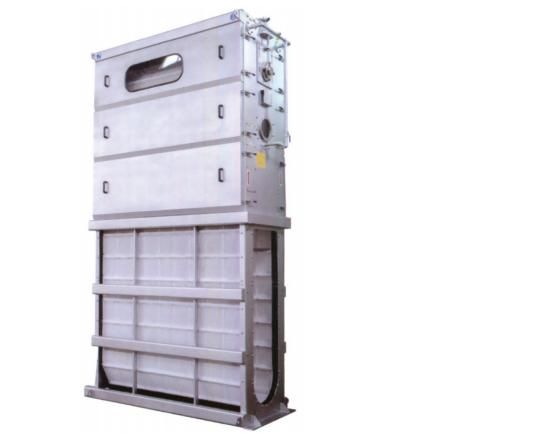

非金属内进流式细格栅的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。
格栅框架
非金属内进流式细格栅被制成一个整体结构，以便于提升并安装在土建结构中。格栅机的框架结构中配有可更换的滚动条和网板导向装置，用来引导网板的旋转。在框架底部是一个可更换的半圆型导轨用来辅助网板在底部旋转时的转向。

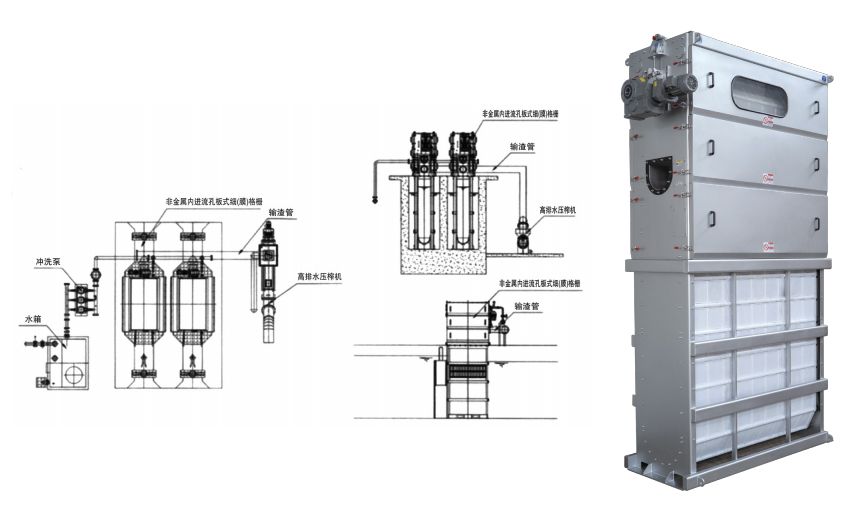

工程应用设计布置参考图
用途及适用范围
非金属内进流式细格栅是一种将拦污和除污结合于一体的高效细格栅除污设备。适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物。
