板框式压滤机

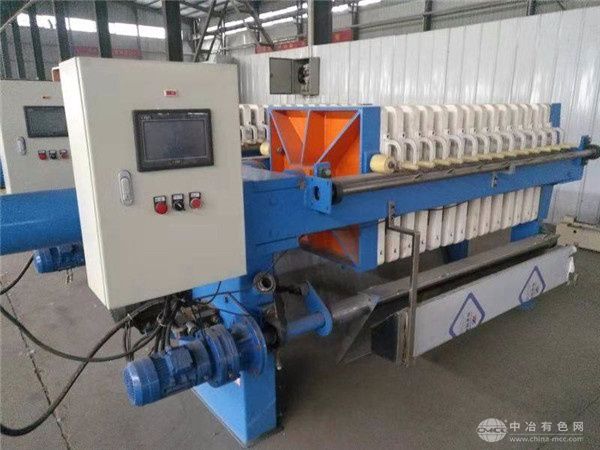

一、板框式压滤机概述
板框式压滤机是一种间歇性固液分离设备，是由滤板、滤框排列构成滤室，在输料泵的压力作用下，将料液送进各滤室，通过过滤介质将固体和液体 分离。该设备广泛用于化工、染料、石油、陶瓷、制药、制糖、淀粉、油漆、冶金及污水处理等，具有分离效果好、适用范围广、操作简单、投资少等优点，特别是对黏细物料的分离，有着不可比拟的优越性。是我国工业生产中不可或缺的设备之一。
压滤机作为固液分离设备，应用于工业生产已有悠久历史，它具有分离效果好、适应性广，特别对于粘细物料的分离，有其独特的优越性。
压滤机分为板框式压滤机和厢式压滤机，压滤机是一种间歇式过滤设备，用于各种悬浮液的固液分离。它是依靠压紧装置将滤板压紧，再将悬浮液用泵压入滤室，通过滤布来达到将固体颗粒和液体颗粒分离的目的。
板框式压滤机是很成熟的脱水设备，在欧美早期的污泥脱水项目上应用很多，板框压滤机的结构较简单，操作容易，稳定，过滤面积选择范围灵活，单位过滤面积占地较少，过滤推动力大，所得滤饼含水率低，对物料的适应性强，适用于各种污泥。
二、板框式压滤机的工作原理
板框式压滤机的工作原理主要是通过压力差实现固液分离。当过滤介质(如滤布)被夹在板框之间时，过滤介质上的孔隙被固体颗粒填充。随着压力的增加，液体通过滤饼层的孔隙，而固体颗粒被截留在滤饼中。通过适当的清洗，可以将滤饼从过滤介质上剥离，实现固液分离。
三、板框式压滤机的工作流程：
1压紧滤板：压紧油缸(或者其它的压紧机构)工作，使动板向定板方向移动，把两者之间的 滤板压紧。在相邻的滤板问构成封闭的滤室。
2压滤过程：给料泵(隔膜泵)将矿浆输送 到滤室里，充满后，压滤开始，借助压力泵或压缩 空气的压力，进行固液分离。
3松开滤板：利用拉开装置将滤板按设定的 方式、设定的次序拉开。
4滤板卸料：拉开装置相继拉开滤板后，滤饼借助自重脱落，由下部的运输机运走。
完成上述4个步骤，就完成了压滤机的一个 工作循环。
四、板框式压滤机的特点
板框式压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200～2000毫米，框厚为16～80毫米，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机设备重量与体积大，采用而该类型的污泥脱水机采用间断运行方式，时产50kg/h固体，生产率相对较小，但是脱水率较高，泥饼含水率可达70%-85%，此外，该设备还有需专人看守，自动性较差;活动部件多，不稳定;设备投资稍低;维修难度大;操作较为复杂，须专人管理;使用寿命短等特点。
五、板框式压滤机的结构与组成
板框式压滤机主要由四个部分组成：机架、板框组合、滤布和驱动装置。机架用于支撑和固定板框组合，板框组合由多个交替排列的板框组成，每个板框上都设有进料口、排液口和洗涤口。滤布铺设在板框之间，用于形成过滤空间。驱动装置包括液压系统和传动装置，用于驱动板框组合的移动和压紧。
六、板框式压滤机的主要性能指标
板框式压滤机的主要性能指标有：过滤面积、过滤压力、滤饼厚度、处理能力、滤饼含水量等。这些指标直接影响到设备的适用范围和运行效果。在选购板框式压滤机时，应根据实际需求选择合适的性能参数。
七、板框式压滤机的应用领域
板框式压滤机广泛应用于化工、环保、医药、食品等行业。在化工行业，板框式压滤机可用于分离催化剂、颜料、油脂等;在环保行业，可用于处理污泥、废水等;在医药行业，可用于提取中药提取物、生物制品等;在食品行业，可用于分离豆制品、果汁等。
