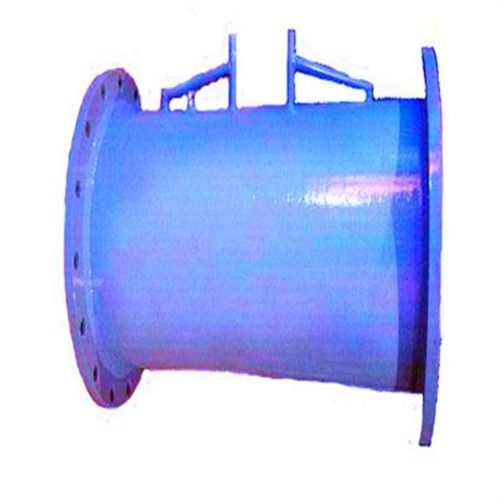

矿用v锥流量计

矿用v锥流量计

801
规格/型号：LVN
品牌：暂无
应用领域：暂无
产地：山西 - 大同
厂家/供应商：苏州信科宣机械设备有限公司
咨询电话:：暂无（请说明信息源自“中冶有色网”）
更新时间：2025-05-15
级别：已认证

矿用v锥流量计说明介绍

简介 是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的，锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、气输送、电力等行业的各种液体、气体、蒸汽的流量测量。 工作原理 LNV型V型锥流量计基于伯努里方程和流体流动连续性方程的原理， 经过推导和单位换算，其流量基本方程式如下：
qm  = ………………………（1）
qm:   流体的质量流量  ［kg / h］
C:    流出系数 ［经过流量标定或抽样标定、几何尺寸检查即可知］
ε：  可膨胀性系数  ［对液体ε＝1］
β：  径比 ［＝d / D ］.d：节流件工作条件下的等效流通直径 。
D：仪表测量管工作条件下的内径［mm］
ΔР：  节流件上、下游取压口处产生的差压 ［kpa］
ρ  ： 仪表安装处上游侧工作条件下流体的密度  ［kg / m   ］
在给定流量计的条件下，只要知道流体的有关参数，用差压变送器测得差压值即可得知流量。在流体温度、压力变化的情况下，同时配用温度变送器、压力变送器、智能流量显示仪或计算机，即可得知流体的质量流量或标准状态下的体积流量。

技术参数 a  公称通径:  DN=40mm～2000mm
b  公称压力：PN ≤20Mpa
c  流量不确定度（精确度）：实流标定：±0.5％；±1％干式标定：±1％；±1.5％ 
d  重复性：±0.2％；±0.5％
e  安装仪表处的短直管段长度：上游0.5～2D，下游0～1D

设备结构 主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、锥体、密封垫等构成。

分享 0

举报 0
收藏 0
反对 0
点赞 0
标签：
上一个： 干式防爆器 下一个： 全自动包膜机SRBM-0030U

全国热门有色金属设备推荐

江苏矿山设备 江苏选矿设备 北京矿山设备 北京选矿设备 江苏冶金设备 南京冶金设备 江苏火法冶金设备 合肥湿法冶金设备 江苏环境保护设备 南京环境保护设备 江苏废水处理设备 江苏大气治理设备 南京大气治理设备 江苏分析检测设备 北京分析检测设备
苏州信科宣机械设备有限公司
企业认证：

所属领域：
矿山
企业性质：
生产型
经营范围：
负压放水器，孔流量计，水封式防爆器，排渣装置
联系电话：
15062309361
详细地址：
江苏省苏州市高新区
进入店铺

报名参会

2025第二届全国稀有金属特种材料技术交流会
2025第二届全国稀有金属特种材料技术交流会
宁夏 - 银川
2025年05月16日 ~ 18日
第六届全国火法冶金工艺技术与装备交流会
第六届全国火法冶金工艺技术与装备交流会
湖北 - 黄石
2025年05月23日 ~ 25日
第六届中国浮选大会
第六届中国浮选大会
江西 - 南昌
2025年06月06日 ~ 08日
2025材料电子显微表征技术湘江研讨会
2025材料电子显微表征技术湘江研讨会
湖南 - 长沙
2025年06月06日 ~ 08日
2025全国有色金属材料加工与成形技术交流大会
2025全国有色金属材料加工与成形技术交流大会
河南 - 洛阳
2025年06月06日 ~ 08日
2025第二届全国稀有金属特种材料技术交流会
推广

推荐产品
更多+

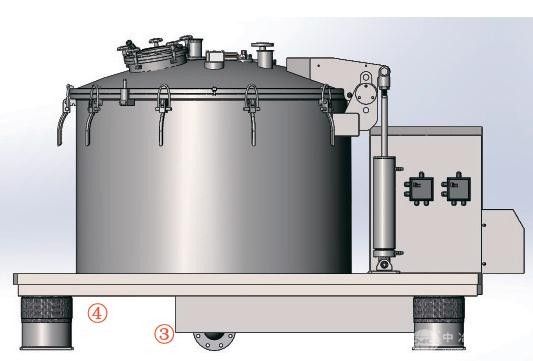

平板吊袋卸料离心机
平板吊袋卸料离心机
标签：
环境保护设备 废水处理设备 平板吊袋卸料离心机
厂家：苏州星亿机械有限公司

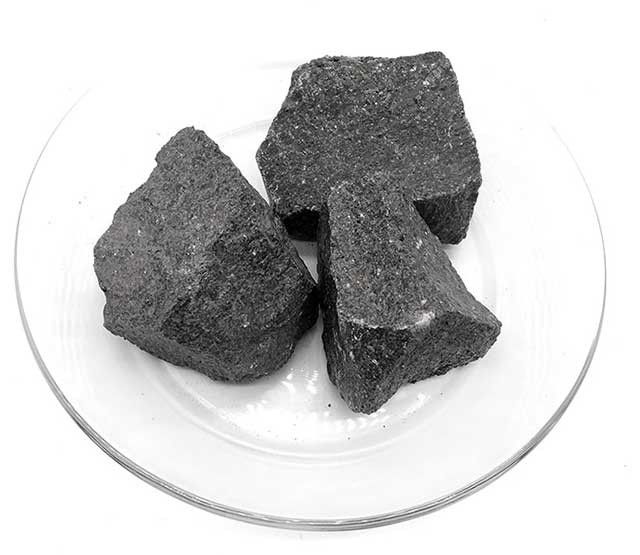

硅钙合金
硅钙合金
标签：
硅钙合金 合金材料
厂家：安阳金晟冶金材料有限公司

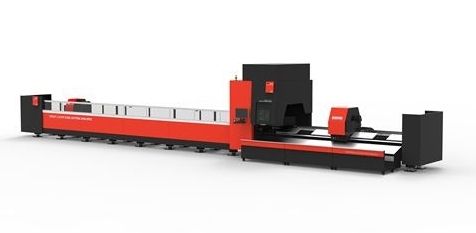

光纤激光切管设备
光纤激光切管设备
标签：
光纤激光切管机 切管机
厂家：百超（深圳）激光科技有限公司

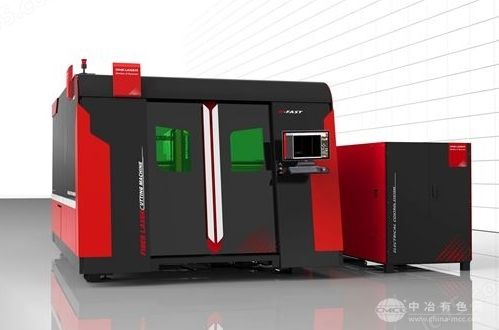

板管一体激光切割机
板管一体激光切割机
标签：
板管一体激光切割机 激光切割机
厂家：百超（深圳）激光科技有限公司

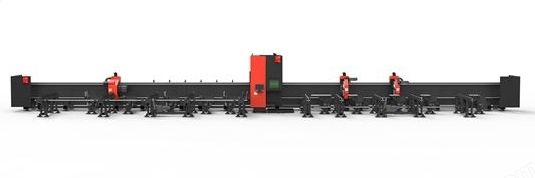

重载型专业激光切管机
