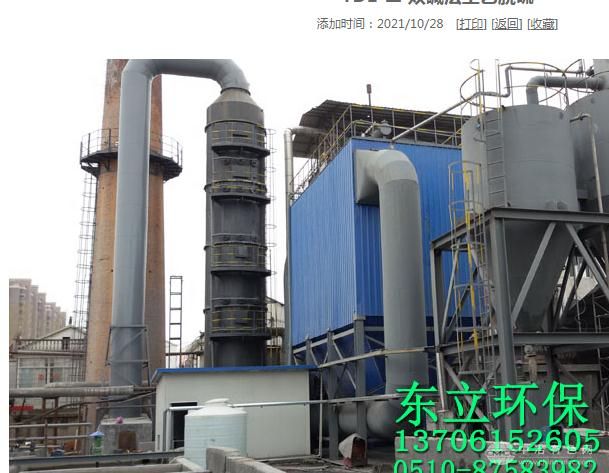

TDL-Ⅱ 双碱法工艺脱硫设备
产品介绍：
钠钙双碱法脱硫工艺(Na2CO3/Ca(OH)2)是在石灰石/石膏法基础上结合钠碱法发展起来的工艺，它利用钠盐易溶于水，在吸收塔内部采用钠碱吸收SO2，吸收后的脱硫液在再生池内利用廉价的石灰进行再生，从而使得钠离子循环吸收利用，是锅炉/窑炉烟气脱硫的理想选择。
工艺特点：
1、用钠碱脱硫，循环水基本上是[Na+]的水溶液，在循环过程中对水泵、管道、设备均无腐蚀与堵塞现象，便于设备运行与保养;
2、吸收剂的再生和脱硫渣的沉淀发生在塔外，这样避免了塔内堵塞和磨损，提高了运行的可靠性，降低了操作费用;
3、钠基吸收液吸收SO2速度快，故可用较小的液气比，达到较高的脱硫效率，一般在90%以上;
工艺原理：
钠钙双碱法[Na2CO3/Ca(OH)2]采用纯碱启动，钠钙吸收SO2、石灰再生的方法。其基本化学原理可分脱硫过程和再生过程：
Ⅰ、脱硫过程
Na2CO3 + SO2 → Na2SO3 + CO2 (1)
2NaOH + SO2 → Na2CO3 + H2O (2)
Na2CO3 + SO2 + H2O → NaHSO3 (3)
(1)式为吸收启动反应式;
(2)式为主要反应式，pH>9(碱性较高时)
(3)式为当碱性降低到中性甚至酸性时(5
Ⅱ、再生过程
2NaHSO3 + Ca(OH)2 → Na2SO3 + +CaSO3↓ + 2H2O (5)
Na2SO3 + Ca(OH)2 → 2NaOH + CaSO3↓ (6)
在石灰浆液(石灰达到饱和状况)中，中性(两性)的NaHSO3很快跟石灰反应从而释放出[Na+]，随后生成的[SO32-]又继续跟石灰反应，反应生成的亚硫酸钙以半水化合物形式慢慢沉淀下来，从而使[Na+]得到再生，吸收液恢复对SO2的吸收能力，循环使用。
工艺流程：
烟气经烟道从塔底进入脱硫塔。在脱硫塔内布置若干层喷淋雾化层，喷出细微液滴雾化均布于脱硫塔溶积内，烟气与喷淋脱硫液进行充分汽液混合接触，使烟气中SO2和灰尘被脱硫液充分吸收、反应，达到脱尘除SO2的目的。经脱硫洗涤后的净烟气经塔顶除雾器脱水，经脱硫塔上部进入烟囱排入大气。脱硫循环液经塔内气液接触除SO2后，经塔底管道流入沉淀池在此将灰尘沉淀下来，清液经上部溢进入反应再生池，在池内与石灰乳液制备槽引来的石灰乳进行再生反应，再生液流入泵前循环槽补入Na2CO3，由泵打入脱硫塔顶脱除SO2循环使用。其中再生产出的CaSO3及烟气中过剩氧生成的CaSO4于沉淀池中沉淀分离。
系统组成：
双碱法脱硫工艺，系统主要由SO2吸收系统、吸收剂系统等部分组成。
SO2吸收系统由脱硫塔、塔内喷淋系统、旋流器、除雾器以及吸收液循环泵、供给管道等部分组成。
