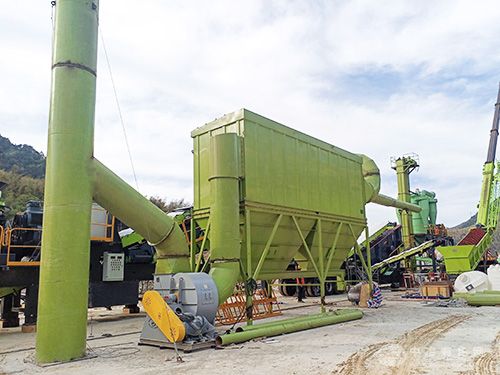

砂石料除尘器
砂石料除尘器工作原理：
含有粉尘的烟气由除尘器进风口进入中、下箱体的过程中，粉尘被吸附在除尘滤袋上，气体则通过滤袋经过文氏里管进入上箱体，从出风口排出，随着滤袋上粉尘的积累，滤袋压力损失逐渐增加，该压力损失由压力计反馈到控制仪。控制仪接收并发出指令，按顺序触发各脉冲电磁阀，使气包内的气体瞬时从喷吹管的各孔喷出，喷射到相应的滤袋内，滤袋在气流的反作用下速度适宜膨胀，使积附在滤袋表面的粉尘脱落，滤袋深受生产重新使用。
砂石料除尘器综合了分室反吹和脉冲喷吹清灰等除尘器的优点，充分克服了分室反吹清灰强度较差，脉冲喷吹清灰和过滤同时运行的缺点，扩大了袋式除尘器的应用范围。由于石料厂除尘器结构的特别性，从而提高了除尘效率。
当含尘气体由进风口进入灰斗后，一部分较粗尘粒在这里由于惯性碰撞、自然沉降等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化后的气体则由滤袋部进入箱体，再由阀板孔、出风口排入大气中，达到除尘的目的。随着过滤过程的不断进行，滤袋外侧的积尘逐渐增多，除尘器的运行阻力也逐渐具体以临床效果为主，当阻力增到预先设定值(1200～1500Pa)时，清灰控制器发生信号，首先提升阀将阀板孔关闭，以切断过滤气流，停止过滤，然后电磁脉冲阀打开，以短的时间(0.1秒左右)向箱体喷入压力为0.5～0.7MPa的压缩空气，压缩空气在箱体速度适宜膨胀，涌入滤袋部，使滤袋产生变形、抖动，加上逆气流的作用，滤袋外部的粉尘便被去除下来掉入灰斗，清灰完毕后，提升阀再次打开，除尘器又进入过滤工作状态。
上述的工作原理所表示的仅是一个室的情况，实际上气箱脉冲袋式除尘器是由多个室多排滤袋组成的，清灰时，各室分别按顺序进行，这就是分室离线清灰，其优点是清灰的室和正在过滤的室互不干扰，实现了长期连续作业。一个室从清灰开始到结束，称为一个清灰过程，清灰过程一般3～10秒，从头一个室的清灰结束，到头二个室的清灰开始，称为清灰间隔，清灰间隔的时间长短取决于烟气参数、选型的大小等，短则几十秒钟，长则几分钟甚至长时间，清灰间隔又可分集中清灰间隔和均匀清灰间隔二种，所谓集中清灰间隔是指从头一室清灰开始到之后一个室清灰结束以后，所有室进入过滤状态，直至下一次清灰开始;而均匀清灰间隔则在之后一个室清灰结束以后，仍以间隔相同的时间启动销量好室的清灰。因此均匀清灰间隔的清灰过程是连续不断的。从销量好室的清灰过程开始到该室下一次的清灰过程开始之间的时间间隔，称为清灰周期，清灰周期的长短取决于清灰间隔时间的长短。
上述清灰动作均由进货西门子PLC全自动控制，清灰控制器有定时式和定压阻二种。定时式是根据除尘器阻力的变化情况，预置一个清灰间隔时间，除尘器按固定预置时间进行清灰，这种控制器结构简单，调试、维修方便，价格便宜，适用于工况条件比较稳定的场合。定阻式是在控制器部设置一个压力转换开关，通过设在除尘器上的测压孔测定除尘器的运行阻力，当达到清灰阻力时，压力转换开关便送出信号，启动清灰控制器进行清灰。
