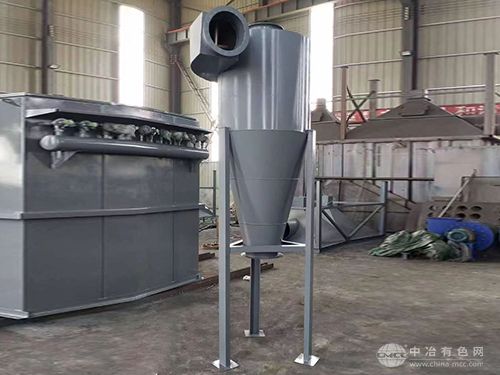

XLP-A型旋风除尘器
XLP/A型和XLP/B型旋风除尘器也是带灰尘隔离室的离心式旋风除尘器。除尘效率好。原设计系统考虑在一般工业通风系统中使用该除尘器，但许多单位将其引用到工业锅炉的烟气除尘中，取得了良好的除尘效果。
(一)XLPA型和XLP/B型旋风除尘器的曲结构和工作原理
XL—P/A型和XLP/B型旋风除尘器(原型为CLP/A型和CLP/B型)是在C型旋风除尘器实践的基础上改进设计的。经过比较系统的试验和部分单位的使用，证明是性能好的除尘器。
XLP/A型旋风除尘器的结构与C型旋风除尘器相似，即气缸部分仍为双锥体，灰尘隔离室上部仍为直线，下部为螺旋线，使灰尘隔离室的回风沿下气缸切入，避免扰动机体内部气流。
XLP与C型旋风除尘器相比，B型旋风除尘器的结构差异很大。XLP/B型旋风除尘器的筒体设计为单圆筒单锥体，灰尘隔离室为螺旋线型。
XLP/类似于XLP/B型旋风除尘器的工作原理，即含尘烟气进入除尘器后，气体旋转，上下分离形成双涡旋运动，灰粒在排气管底部，即双涡旋边界处产生强烈的分离效果。较轻的灰粒从上涡流气流带到上部，在顶盖下形成强旋转的灰环，产生灰粒的聚集特别从灰尘隔离室的上孔引出，通过灰尘隔离室的下螺旋槽从除尘器外壁的回风口引入除尘器。气缸下部与内部气流相结合，灰粒分离落入灰斗。另一部分较厚较重的灰粒由下涡流驱动，通过上涡流的类似过程，沿除尘器下部分将灰粒分离并排放到灰斗中。
(2)XLPA和XLP/B旋风除尘器的特点
XLP/A型和XLP/B型旋风除尘器的共同特点是进气口位置低，进气口位置为半螺旋线型(XLP/A)或螺旋线型(XLP灰尘隔离室/B型)。
为了减少进气口的位置，有足够的空间形成上涡，通过灰尘隔离室将顶盖下形成的灰环(灰尘颗粒)引入锥体部分。
半螺旋或螺旋灰尘隔离室可沿圆柱形切线方向将隔离室的回风引入设备，避免扰动内部气流，也可引入灰尘隔离室的气流条件。
XLP/A旋风除尘器的另一个特点是气缸设计成双锥形，上锥形锥角较大，形成突缩，有利于形成灰环。浓缩粉尘和烟气从锥旁路口引入粉尘隔离室，避免粉尘颗粒分离，卷入旋转(核心)气流，降低除尘效率。双锥体的设计也有助于降低圆周速度和设备阻力。此外，双锥体的设计也有利于锥体的细长，降低气流的径向速度，避免将分离的灰粒卷入上旋转气流并带出除尘器。
XLP/B旋风除尘器制成单锥，圆锥角较小。圆锥角小，圆锥体长，使除尘器内部的下旋转和上旋转气流平滑，减少灰粒的碰撞和摩擦效率好，降低阻力。
