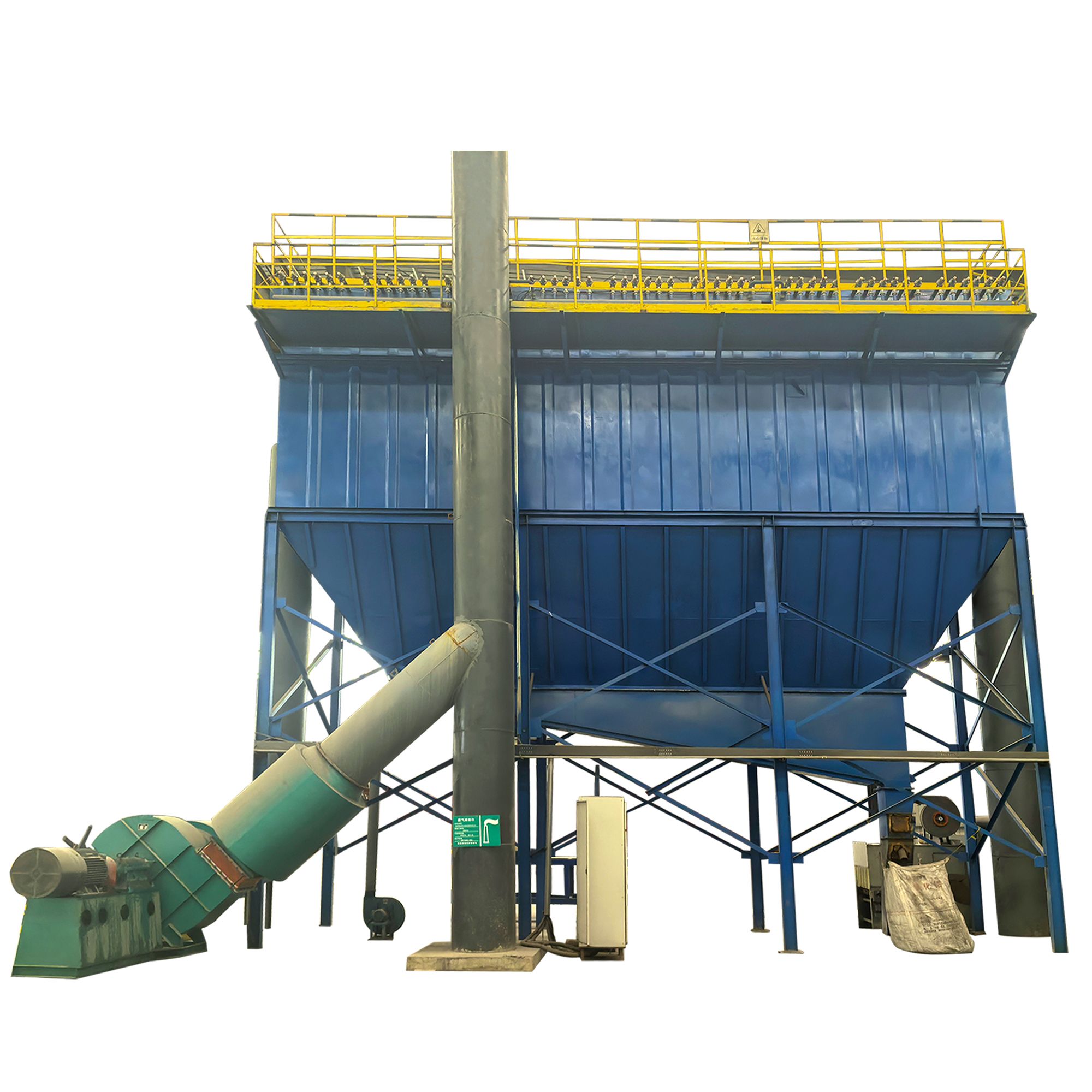

旁插式脉冲袋式除尘器
旁插式脉冲袋式除尘器概述：
PCM系列旁插式脉冲扁布袋除尘器是我公司在旁插和扁布袋除尘器基础上，集合脉冲除尘技术，设计出的一种新型环保设备，该设备采用了脉冲喷吹在线清灰方式，扁布袋结构，便于室内布置，旁插换袋方便，且不受室内内空间高度的限制，具有除尘效率高、处理风量大，结构紧凑，占地面积小，维修量小，运行安全稳定可靠等优点。
旁插扁袋脉冲除尘器性能特点：
1.将风机、脉冲布袋除尘器组合一体，为缩短风网，简化工艺流程，提高主机运行效率创造了良好的条件。
2.采用了框架拆卸式布袋结构，每只布袋均可单独拆卸，给安装使用及维修换袋带来了方便。
3.设备体积小而过滤面积大，每只布袋过滤面积1㎡，因此处理风量比同体积的圆布袋脉冲除尘器大得多，使设备趋于小型化。
4.除尘效率高达99.9%，风机出口可直接对室内排空。
旁插式脉冲袋式除尘器主要结构与工作原理：
1.主要结构脉冲布袋除尘器主要由门、脉冲控制仪、风机、壳体、气包、电磁阀、布袋等组成。
2.在风机作用下，含尘空气由底进入箱体，尘粒被隔离在滤袋外壁，净化空气通过滤袋经上筒体风机出口排出。吸附在滤袋壁上的尘粒，靠压缩空气反向喷吹使其脱离滤袋沉降下落，随物料一起排走。压缩空气对滤袋喷吹是脉冲式定时间隔喷吹的。由脉冲控制仪发出信号，循序打开各电磁阀，高压空气由电磁阀经喷吹管对准对应的滤袋喷射。在喷吹期间，压缩空气可诱导周围数倍于压缩空气量的空气进入滤袋，造成滤袋瞬间急剧膨胀，由于喷吹时间很短(一般0.01～03S)，压缩空气过后，在风机负压的作用下，滤袋又急剧收缩，如此一胀一缩，使滤袋上的尘粒很快脱落，随物料一起排走。由于滤袋是依次(一次三只)清洗(喷吹)的，喷吹时间又很短，所以在清灰过程中，除尘器的处理能力保持不变。
3.脉冲控制仪与电磁阀
脉冲控制仪是脉冲除尘器的主要控制设备，本设备采用DMSK—Ⅲ型脉冲控制仪，它由CMOS数字集成电路组成。该控制仪输出脉冲间隔及脉冲宽度可调。脉冲间隔调节范围：T=3～90S脉冲 ，宽度调节范围：t=0.01～0.5S。电磁阀选用DMF—B型电磁阀，工作电压由脉冲控制仪提供。
4.压缩空气源及用量
压缩空气源由空气压缩机提供，经过滤气罐、贮气罐后接到设备小气包进口。本除尘器要求压缩空气压力为2～6公斤/厘米2范围内。
旁插式脉冲袋式除尘器安装：
1.电磁阀安装，按下列步骤安装：
1)电磁阀阀口与螺纹管接头连接、螺纹处附上生料带以防漏气。旋接时请不要太用力，以免电磁阀口旋裂。
2)电磁阀出口套上压力橡胶管，橡胶管另一头设备喷吹管相连、套牢。
3)将小气包固定装在气包架上，小气包上的管螺母与连在电磁阀上的管接头旋接，请在管接头与螺母连接处加垫“O”型密封圈。
4)调整电磁阀。
旁插式脉冲袋式除尘器用途：
适用于粮油、食品行业中机组、提升机进、出口、称重打包间等单机除尘，轻工、化工、矿山、水泥、木工等行业粉尘过滤、回收、除尘等。
