钢制自清洗高效过滤器
一、概述
GZG系列钢制自清洗高效水过滤器是我单位与总部中国工程物理研究院共同开发的产品之一，具有结构合理、性能可靠、自清洗效果好、维护使用方便等特点，是传统的(以颗粒滤料作介质)过滤器的更新换代产品，广泛应用于冶金、石油化工、煤炭矿工、造纸、电力等行业。
二、结构特征
1、总体结构

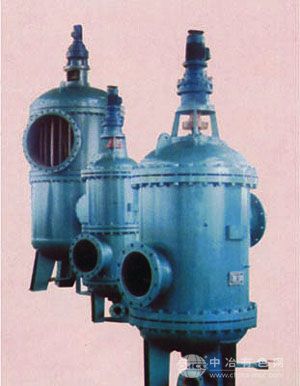

本机为立式圆筒型结构(见下图)。正面设有差压控制仪表，顶部为反冲洗驱动装置，筒体内分为上下两部分，上部安装不锈钢滤柱，下部安装排污吸盘及排污管。浊水经过滤器入口由下而上通过滤柱从出口管流出清水供给用户。过滤杂物、滤渣在进行反冲洗运行时经吸盘及排污管，通过排污阀自动排出器外，沉降于过滤器底层的杂物，由手动排污管排出。
本机所配有的滤柱，采用不锈钢制造而成，过滤精度在1.Omm以下采用由梯形截面不锈钢丝缠绕焊接在多棱骨架上制成。每相邻两根钢丝之间形成过滤缝隙，形成一个面向水流方向的V形区，以收集大于缝隙的颗粒。V型区还提供了适当的释放角度，便于反冲洗时能将滤渣顺利排除。过滤精度在1.0mm以上的根据用户水处理水质要求可采用多种形式过滤柱设计制造。
2、自清洗功能
本机可利用自身滤出的清水自动清洗滤柱。当反冲洗机构动作时，排污吸盘将顺次与滤柱入水口密合，而使之形成与大气相通的状态，此时压力水将以过滤时的反方向冲刷滤柱孔隙，将阻挂在滤孔入口处的杂物经排污吸盘及排污管排出器外。
3、不间断供水功能结构
本机在反冲洗状态时，仍可连续供水。本机罐内装多个滤柱，由于滤柱的安装数量大大超过排污吸盘数量，因此在反冲洗工作时，通过过滤器的供水量仍能满足用户的要求，从而实现反冲洗期间不间断供水。
本机装有多个滤柱，充分利用过滤空间，大大缩小了过滤器的体积。考虑到不间断供水的需要和减少过滤器的阻力损失，机内配置滤柱的有效过滤面积一般为过滤器入口截面积的2.5-6.5倍。
四、安装及配置
1、本水过滤器的安装
①本水过滤器必须安装在压力水管道上，其压力不小于0.3MPa，应当避免将过滤器安装在回水管道上。因为过滤出口直接接在水池、水塔等开放性设备上，会造成过滤器空口出流，从而使过滤器工作在低压状态下，对低压状态过滤器的反冲洗效果很不利。
②本过滤器在管线上安装时，进出口端应安装阀门及旁通管、旁通阀门，在必要的时候便于检修。过滤精度在35目以上(过滤缝隙小于0.5毫米)的精度过滤器前应安装Y型过滤器，滤掉水中的粗大杂物以保护过滤器。
③电动排渣阀是反冲洗时水的出口，由于水中带有大量的滤渣等异物，且水流量较小，无利用价值，可直接通入下水道中。
2、电控箱的安装及配线
①电控箱可就近挂在墙壁上，要求防水、防潮。
②电控箱下端有配线孔，便于电源及配线电源的接线。(如需要PC信号端子另行供图)
③反冲洗电机和电动排渣阀门电动装置的相序。试验方法和要求是：转换开关置于0位，给电控箱通电后，把转换开关置于“手动”位置：1)启动反冲洗电机，检查电机是否正常运转;2)用手动操作柄把排污阀门旋到中间位置后，按下阀门开启或关闭按钮。检查阀门是否在作开启或关闭动作，接线正确后，开始试运行;在全开的状态下，开启指示灯应亮(此时关闭指示灯熄灭)。上述旋向及动作如不符合要求，就应该调换电源相序，直到符合要求为止。
五、适用方法
1、水过滤器的过滤过程
使水过滤器投入过滤运行：关掉旁通阀，打开水过滤器出口端阀和出中端阀，水过滤器开始投入运行(这时必须打开过滤器上端的排气阀，排除罐体内的空气后关闭，否则影响过滤器的使用效果)。
2、水过滤器的反冲洗过程
水过滤器运行一段时间后，随着滤渣的积累，过滤柱发生堵塞现象，会使出口压力下降;进水口和出水口形成压力差，压力差越大，堵塞越严重，在压力差达到一定程度时，差压继电器得令电动排渣和反冲洗电机同时得电进行工作;同时对每一根过滤柱，逐一进行反洗，使过滤柱恢复正常。当正常工作后，压力差恢复到正常状态，电动排渣阀和反冲洗电机自动断电关闭，过滤器停止反冲洗。
本过滤器反冲洗控制方式有：手动控制和自动控制。自动控制又分定时控制和差压控制两种方式。
A、手动控制反冲洗：过滤器需要反冲洗时，将排渣阀转换手柄旋到“手动”位置，启动相应的按钮，进行反冲洗工作。
B、定时控制反冲洗：当需进行定时冲洗时，设定时间间隔，可以实现现时反冲洗(时间间隔范围可以调整)。
将转换开关旋到“自动”位置，当达到设定的时间间时，反冲洗装置自动启动，排渣阀同时打开，开始反冲洗工作，反冲洗的工作时间由时间继电器来控制，也就是反冲洗的冲洗时间可以预先设定(其设定值可调)。当到设定工作时间时，反冲洗工作完毕自动关闭，以待下一个时间区间。
C、差压控制反冲洗：本过滤器配有差压控制器，可以根据实际I工作情况，预先设定一个差压值，将转换开关置于“自动”位置，当差压达到设定值时，反冲洗装置自动开始工作，从反冲洗开始到反冲洗结束的时间，同样是用时间继电器控制(时间任意可调)。差压控制器的设定方法参照其说明书调整。
需要说明的是，定时控制功能和差压控制功能是相互独立的，亦即哪种功能达到预先设定值，哪种功能就开始动作。
3、报警功能(此项在定货时必须指出)
如果过滤器的反冲洗功能失灵，使差值增到设定值以上，就会影响过滤器的正常工作，本机设置了报警功能。报警功能是利用差压控制器的上限接点来实现的，可以设定一个限值(这个值必须大于过滤器的差压设定值)。过滤器如果达到反冲洗差压设定值仍未反冲洗，差值会继续上升，当达到上限值时，就会发声光报警。其调整方法请参照差压控制器使用说明。
