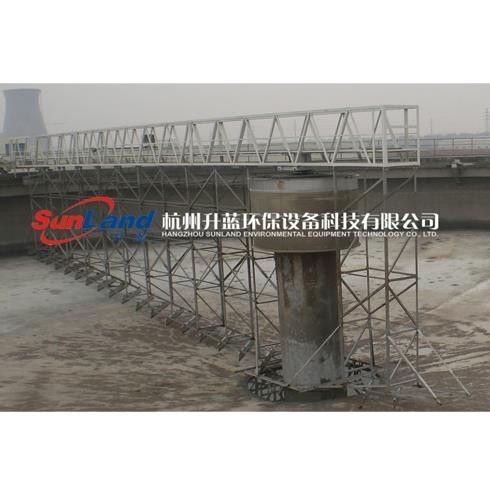

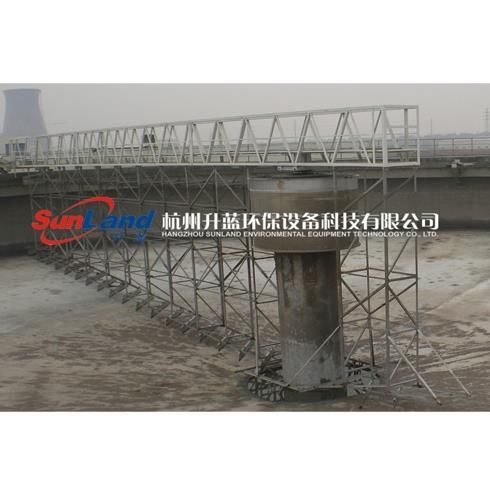

周边传动刮泥机
结构组成：
周边传动刮泥机主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。
工作原理：
周边传动刮泥机由钢梁走桥、桁架、驱动装置、中心支座、导流桶、浮渣斗、刮泥装置、浮渣刮除装置等部件组成.钢梁走桥横跨在池体上,工作时,以中心支座为轴心,池体走道为轨道,由驱动装置推动钢梁走桥沿池平面作圆周运转,从而带动刮泥臂旋转,通过固定于刮泥臂上的刮泥板将污泥由池边逐渐刮入池中心的集泥坑中.为了保证刮泥机平稳运行,其行走轮采用铸钢芯轮与耐磨耐酸橡胶压配轮胎组合而成.
主要优点：
1.中心支座内部采用本公司专利产品:推力球轴承和滚珠构成平面滚动摩擦和连接,其特殊的防侧翻安全盖板结构在沉淀池发生较大的沉降后,刮泥机走桥运转仍然运转灵活而且不会发生中心支座侧翻和走桥扭曲现象.
2.本刮泥机采用后轮驱动.当运行中发生超负荷或池内污泥淤塞的情况,其受到的阻力大于或等于驱动电机的扭力时,端梁后驱动轮会微微跷起使驱动电机空转,刮泥机停止前进,从而保证刮泥机不发生翻车事故.
3.采用全桥式结构时,传动系统采用棘轮传动.
4.浮渣斗采用自动冲洗结构,可自动对水面收集的浮渣进行刮集、冲洗.
订货须知：
1.池边高度H由用户确定,建议初沉池4.4m,二沉池4m,池底坡度1/10.土建尺寸仅供参考.
2.若为全桥式则具有横跨池径的工作桥,桁架两边对称各一套驱动装置和刮板.
3.特殊规格及用于选矿、选煤等工业废水处理的加强型刮泥机,可按用户要求设计、制造.
4.一般配置为:碳钢走桥,FRP格栅板,水下部件SUS304;同时,可根据用户需求选用其他材质及减速机品牌.
5.传动结构分链轮传动和轴装式传动两种形式,由用户选定;另如需要可以配置超负荷报警装置.
6.订货时请注明电气自控及元器件的要求.
7.订货时请提供土建设计图纸及其他与设备有关联的基础资料等.
