不锈钢砂水分离器
概述：

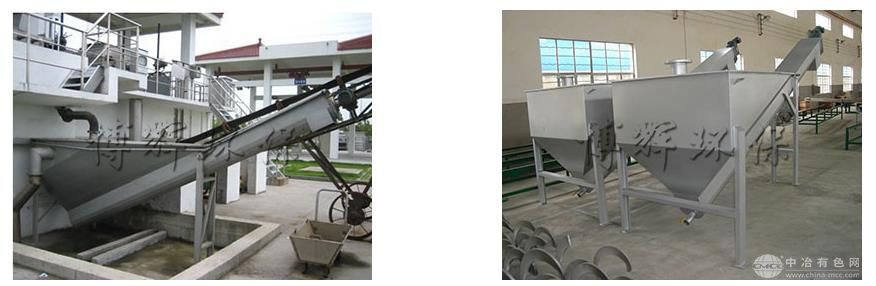

螺旋式砂水分离器适用于污水处理厂的沉砂池，是污水中有机砂的分离及提升的一体化设备，可分离出粒径≥0.2mm的颗粒，有较高的分离效率，设备采用无轴螺旋，无水中轴承，具有重量轻、结构紧凑、运行可靠、安装方便等特点，是一种合适的砂水分离设备。
螺旋式主要机构及工作原理：
螺旋砂水分离器由驱动装置、螺旋体、水箱、U形槽、衬条等部件组成。砂水分离机本体由砂水分离槽和螺旋输砂槽组成。水槽的大分离流量和螺旋输砂能力分离槽内停留时间>2min，并具有足够的余量。
1.1 主要结构：
⑴、驱动装置装采用轴装式减速机与螺旋轴直联。在输砂槽顶部装有支承轴承，螺旋轴轴承有可靠的密封和良好的润滑条件，该轴承装置能防水、防尘，并便于润滑和维修。螺旋体的驱动装置采用品牌的齿轮减速电机，服务系数不小于1.6。齿轮为合金钢，渗碳处理，齿面硬度不低于HRC58～62。电机应适用于户外使用，防护等级IP65，电压等级为三相、380v、50Hz，F级绝缘，电机的额定功率应高于实耗功率10%以上。
⑵、螺旋轴螺旋直径为Φ280mm，采用无轴螺旋，能保证物料输送流畅无堵塞。
⑶、螺旋输砂槽为U型断面，螺旋槽直径为320mm，安装角度约25°，除进料口敞开外，其余部分均为加平盖密封结构，为可拆方式，上端设出料口，高出地面约1.75m。螺旋输送槽出料口高于分离器槽顶300mm以上。
⑷、螺旋输砂槽与水箱为整体结构，有足够的强度和刚度，无渗漏。整体结构由型钢支撑固定在混凝土基础上。
1.2 工作原理：
来自沉砂池的砂水混合物进入砂水分离槽中，进行砂水分离，水溢出池外，砂沉到槽底。转动的螺旋轴将砂沿25°螺旋槽输送到顶部出料口，砂在输送过程中进一步分离，从而保证出料口的砂含水率不大于60%。
主要零件材料
1、槽本体(包括密封盖)材料为不锈钢304。
2、螺旋体材料为耐磨耐蚀特种钢。
3、螺栓等紧固件材料为不锈钢316。
螺旋式砂水分离器构造及工作过程：
(1)螺旋式砂水分离器由无轴螺旋、衬条、U 型槽、水箱、导流板、出水堰和驱动装置组成。
(2)砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。
螺旋式砂水分离器特点及用途：
(1)分离效率可达96%~98%，可分离出粒径≥0.2mm 的颗粒;
(2)采用无轴螺旋，无水中轴承，维护方便;
(3)结构紧凑，重量轻;
(4)衬条为快装式，便于换;
(5)螺旋轴向位置可调，便于调整其尾部和箱壁的安全间隙;
(6)用于污水处理厂沉砂池，将沉淀池排出的砂水混合液进行砂水分离。
