1. 冷却塔冷却方式
密闭式冷却塔，又被称作“闭式冷却塔、蒸发式冷却器、蒸发式空冷器”等。
A. 闭式冷却塔的原理：
闭式冷却塔利用两级冷却方式即：一级冷却采用风冷，依靠风对冷却器盘管进行冷却;二级冷却采用风冷和喷淋。
全封闭冷却装置的核心是喷淋蒸发式封闭冷却塔。 在冷却塔内部有许多散热盘管，循环水在盘管内部流动，与空气不接触。冷却塔的下面有集水盘，内装喷淋用水，集水盘的进水口装有浮球阀，能够自动控制集水盘内的水位，出水口有喷淋水泵。冷却塔的上部装有喷水口和冷却风机。工作时喷淋水泵将水泵到上部的喷水口，将水呈雾状喷淋到盘管外表面，冷却风机同时抽风，使喷淋水汽化从而带走盘管内循环水的热量。这种**型式的冷却装置具有很高的换热效率，占用空间小。
2)闭式冷却塔的优势：
①、循环冷却介质封闭循环，没有杂质进入，**了介质的纯净;
②、水循环的水使用软水，不结垢，不堵塞管路;
③、占地面积小，可以根据需要移动、摆放;
④、能量消耗小，操作简单可靠。
4)闭式冷却塔组成
1)不锈钢板外壳 1套
3)风机系统 1套
4)..收水器 1套
5)喷淋系统 1套
6)集水箱 1套
7)主水泵 2台
8)电控箱 1台
9)压力、温度控制系统 1套
10)不锈钢水箱 1只
11)全自动软化器 1套
6)冷却系统设备技术说明

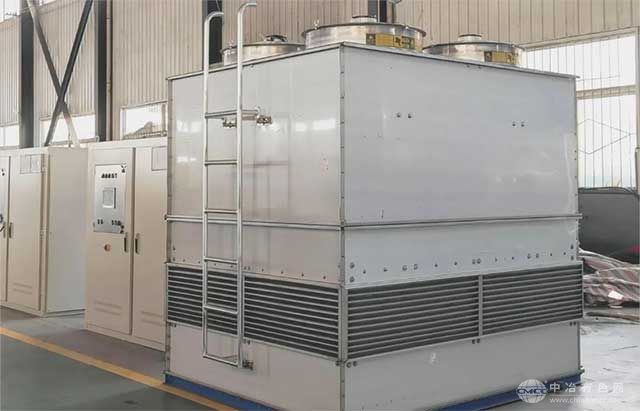

A. 主机：冷却塔主机主要由外壳、紫铜冷却器、排风系统、喷淋系统、脱水器、集水槽等
(2)外壳：冷却塔的外壳采用304不锈钢板制作，厚度为3mm，外观处理美观大方，(外观颜色可由用户指定，标准颜色为银白色);经数控机床剪、折、冲后经无焊缝拼装而成，尺寸**平整。
(3)冷却器：冷却器为冷却塔的关键部件，内部通冷却介质，外部经过风冷及水的喷淋来达到冷却要求;冷却器采用**标准的T2脱酸紫
铜管制作，全部为裸紫铜圆管，不加翅片，以**其冷却效果;铜管与弯头之间的连接采用银焊条焊接，焊点少且质量好。
(4)排风系统：排风系统主要作用是排出冷却塔内的饱和热湿空气，由进风格栅，风机和防护罩等组成;风机采用
铝壳三防风机，增加使用寿命。
(5)喷淋系统：喷淋系统主要由喷淋水泵、连接管路、喷淋头等组成。当温度超过设定温度时，系统控制自动开启喷淋系统，来**冷却的温度达到要求。
(6)脱水器：脱水器的主要作用是排风系统将喷淋水及热蒸汽的水分排出去;获得..的特有的PVC**脱水器，使水的飘逸率小于0.001%，使得设备放置在水雾敏感地区成为可能。
(7)集水槽：集水槽的主要作用是存储喷淋用水，由水槽、浮球阀、进水口、排污口等组成。
(8)辅机：辅机主要是冷却塔的控制系统，由主水泵、不锈钢水箱、电控箱、温度控制系统、压力控制系统等组成。
标准配置水泵为2台，一用一备，当主水泵发生故障时可以直接切换使用备用水泵;当发生停电时，可以备用1台汽油机应急水泵，**设备不断水。
循环水箱采用304不锈钢板制作，并设有进口液位报警，循环冷却介质为封闭式，但还是有少量的损耗，液位计自动测量和报警，以便及时补充冷却液。
冷却塔在进水口设有压力显示，在需冷却的设备进水口也有压力显示，能通过压力差来读取压降，从而达到有效冷却，以**设备在..的水流量范围。
冷却塔在出水口设有温度显示及温度报警，并能通过数显温控仪控制喷淋系统的开关来实现进出水温度的调节，使闭式冷却塔在规定的水温范围内对设备连续**地进行冷却。
