行车式刮吸泥机
产品简介：
Product introduction行车式刮吸泥机，用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口，通过泵吸行走边吸 泥，然后将污泥排出池外，可以解除清理池底污泥之苦。
结构原理：
行车式刮吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置(选择件)、 5 电控柜、 6 虹吸发 生器(虹吸方式)等组成。在斜管沉淀池中使用时，还需安装池底吸泥架和吸泥吊架。
传动装置：采用轴装式减速机作为驱动动力，装在行车两端梁上，为双驱动，结构紧凑，装卸方便，其上设 有过载保护装置，当设备驱动过载时，起停机保护作用(调节压紧弹簧调节预压力)。
吸泥系统：采用四台潜污泵作为吸泥动力，装在行车平台上，与排泥管路相连。行车沿池长方向运行时，潜 污泵将池底沉淀污泥吸至管道中，经排泥管路排列到泥槽内。
撇油装置：吸泥机上装有撇油刮板将池体内漂浮的浮油刮集到池体的两端，再由池体两端的排油装置排除。
排泥管路：与潜污泵相连，用来排除排污泵吸至管路中的污泥。
吊架：与行车平台相连，用来支承悬挂吸泥管路及刮泥板等。
刮泥板：用来刮集沉淀于池底的污泥，其结构呈菱形更有效的实现刮集污泥的作用，刮泥板底端距池底有一 定的距离，目的为减小设备在运行中的阻力，且使污泥有更好的流动性，便于潜污泵吸排。
电气控制箱：该机具有手动、紧停、反向、切断、延时等控制功能，若发生故障或维修原因可通过停止按钮 关闭电机，实现紧急切断。
行车运行到沉淀池两端时，通过限位开关，可将行车停留或反向运行，控制箱内设有延时装置，可调节延时 时间来控制设备运行的时间间隔。另外还有吸泥泵的开、停与行车分控，以及漏电保护功能。
行程控制装置：安装在驱动装置的两端，与钢轨上的限位质子相碰撞，实现行车的往复运动。

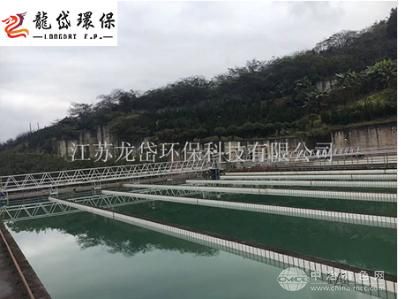

本设备由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池的一端运行到池子 的另一端，边行走边吸泥，撞到行程控制，折返行走，回程吸泥，完成一个工作周期。
安装：
(一)注意事项
为便于吸泥机的正常运转，安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上 且在同一个水平面上。
(二)安装步骤
1、在平流池两侧壁顶预留轨道钢预埋铁，一米一块，每块预埋铁上在两端制作螺栓和压板，以便于压牢钢轨。
2、将设备吊至平流池上，四个行走轮安放于钢轨上，按基准线找平，校核安装尺寸。
3、滑动电缆及电器安装，将吊电缆用吊环传入钢丝绳，把钢丝绳拉紧，固定在两头的立柱上。穿接主电缆， 通电调试行走情况，安装行程开关及触碰块，根据回车位安装防掉车挡板。
4、试车，在安装结束后空车运转至少不间断运行8小时，时刻检查行车是否有掉轨现象，一经发现及时停车 处理，防止设备掉入池中。
5、吸泥泵安装，将吸泥泵安装在工作桥上。
6、吸泥管和排泥管管道安装，从吸泥泵的入口处开始自上往下安装管道及吸泥嘴，吸泥嘴至池底距离为 10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。
7、接通吸泥泵电源。
8、进水试泵，在试车运行无问题后，向池内注水，水位要求高于吸泥泵泵头30mm，边进水边开泵，观察 排泥口出水情况。
