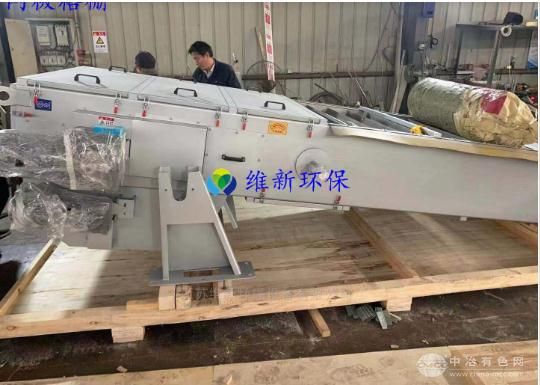

阶梯网板格栅机
简要描述：
网板式阶梯格栅机能清除漂浮物、纤维物质，运行时不堵塞雍水，能将栅渣清除干净。主要由驱动装置、机架、传动链轮、牵引链条、网板及电气控制柜等主要部件组成。工作时网板在二侧传动链条的带动下，自下而上将整个渠道宽度范围内的污物向上提取，抵达上部时，通过链轮的转向功能，自动完成卸污工作。
工作原理：
网板式阶梯格栅除污机有可靠的清污效果，在结构设计上有可靠的自净能力，无污物缠绕、卡滞现象，且格栅底部没有污物堆积形成死角。网板式阶梯格栅除污机适应24h续工作的使用要求。
(1)驱动装置
网板式阶梯格栅机的驱动装置位于机架上部，除传动装置外，其余均采用不锈钢材料制造。驱动装置采用轴装式减速机，在机架二侧设置螺旋式调节装置，以作调整传动链条张紧用。
驱动电机适用于电源380V/三相/50Hz，防护等级为IP55，绝缘等级为F级，电机额定功率比实耗功率大10%。具有过载保护装置。
传动轴的设计具有足够的强度和刚度，以承受弯矩和扭矩同时作用的载荷。
(2)机架
整个格栅部件直接安装在渠道上，水中的固体物由网板串接成的滤带捕获，送至除污机驱动装置后部的较高位置后排出。同时一个旋转的刷子还对网板进一步清洁。
网板式阶梯格栅除污机的机架为采用不锈钢板与型钢焊接成一整体式刚性结构，焊接后的清污机机架为一刚性整体，并具有足够的强度和刚度，在规定水位差的工况下不发生扭曲变形现象，机架材料全部采用不锈钢，二侧板间隔一定距离设置横撑，保证设备安全可靠运行。
焊接后的格栅机架为一刚性整体，具有足够的强度和刚度，在1.0米水位差的工况下不发生扭曲变形现象。机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止漂浮垃圾通过。机架二侧设置安装连接支座，与基础平台之间用膨胀螺栓安装固定。
