工作原理

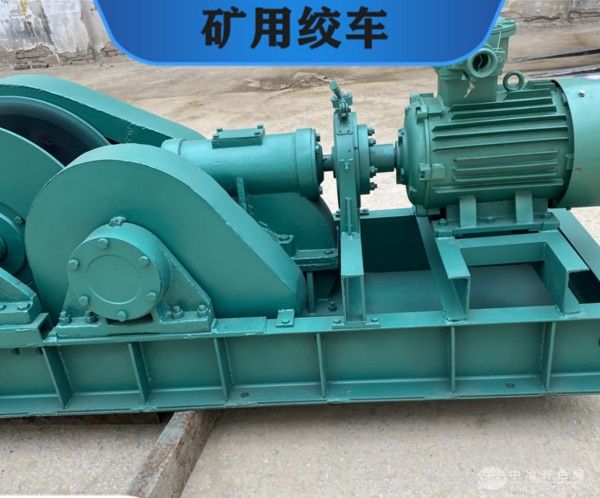

JH-20采用隔爆型三相异步电机驱动，动力经三级行星齿轮减速机逐级放大扭矩后传递至卷筒。电机正反转控制实现钢丝绳的收放，导向滑轮可灵活调整牵引方向以适应不同工况。制动系统配备液压盘式制动与电磁失电制动双模式：正常停车时，液压系统提供持续制动力；突发断电或故障时，电磁制动器瞬间锁死卷筒，确保设备安全停稳。设备集成过载保护装置与智能监测模块，实时监测牵引力、钢丝绳张力及电机温度，超限自动报警并停机，防止设备损坏或事故发生。
应用范围
广泛应用于煤矿综采工作面、顺槽、井底车场及巷道维修等场景，主要用于回撤载重≤200kN（20吨）的液压支架、转载机、破碎机等重型设备，也可牵引矿车组、输送机部件及支护材料，适应坡度≤15°的巷道内中短距离（≤300米）运输。此外，该绞车还可用于井下管道安装、电缆敷设及事故救援等紧急牵引任务，满足高强度、高频率的井下作业需求。
产品技术参数
电机功率：22kW（隔爆型）
额定电压：660V/1140V（可定制）
钢丝绳直径：Φ24mm
卷筒容绳量：300m
额定牵引力：200kN（20吨）
绳速：0.08-0.25m/s（可调）
外形尺寸（长×宽×高）：2.8m×1.2m×1.5m
总质量：约1.8吨
制动方式：液压盘式制动+电磁失电制动
适用环境：温度-10℃~+40℃，湿度≤95%，甲烷浓度≤0.5%
产品特点
大功率防爆：22kW隔爆电机匹配智能温控系统，适应高瓦斯、高粉尘环境；
超强牵引：200kN额定牵引力，轻松应对井下重型设备回撤与搬运；
双重安全制动：液压+电磁制动组合，制动距离短，安全性提升60%；
智能监测：集成力、速、温三重监测，故障预判准确率超95%；
耐用可靠：关键部件采用高强度合金钢锻造，寿命延长50%，维护周期延长40%。
