工作原理

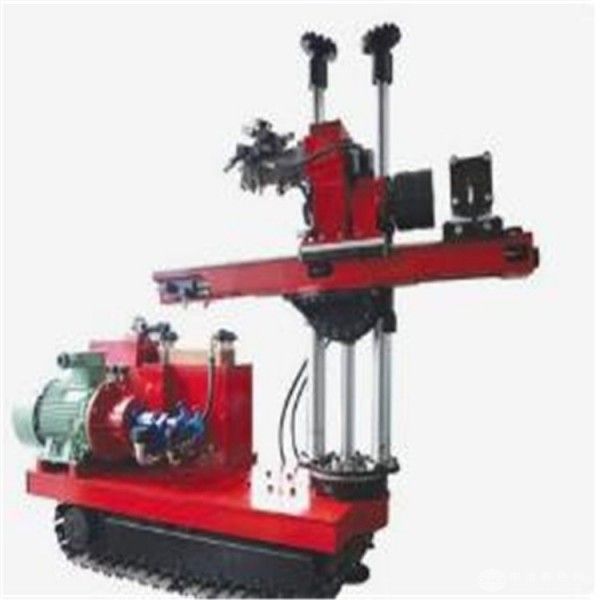

ZDY4000LP(S)采用全液压动力传动与双泵合流控制技术：
井下防爆电机驱动双联变量柱塞泵，将机械能转化为高压油液，分别供给回转系统与给进系统。回转系统通过液压马达驱动动力头旋转，经两级行星齿轮减速后输出4000N·m扭矩，带动钻杆破碎岩层；给进系统由双油缸同步驱动，提供0-60kN连续可调的推进力，并支持恒压自动钻进模式，可根据地层硬度实时调整推进速度。系统集成压力传感器、扭矩传感器及倾角仪，通过PLC控制器实时监测钻进参数，当遇到断层、溶洞等异常地质时，自动触发报警并启动防喷装置，防止突水、瓦斯涌出等事故。履带行走系统采用液压马达独立驱动两侧履带，实现原地转向与±15°爬坡能力，适应井下复杂地形。
应用范围
适用于煤矿井下中硬至硬岩层（f≤10）的400m以内中深孔施工，包括：
综采面长距离瓦斯抽采孔（钻孔直径113-150mm，深度0-400m）；
掘进工作面超前探放水孔（仰角孔≤45°，俯角孔≤30°）；
地质构造探测孔、断层验证孔等深孔勘探工程。
设备可部署于井下主巷道、运输大巷等开阔区域，满足高效率、长距离的灾害预防与资源开发需求。
技术参数
额定扭矩：4000N·m
钻进深度：0-400m（视地层条件）
钻孔直径：113-150mm
回转速度：0-120r/min（无级调速）
给进力：0-60kN（连续可调）
起拔力：80kN
主机重量：22t（含动力系统）
外形尺寸（长×宽×高）：8500×2500×2800mm
履带接地比压：≤0.12MPa
爬坡能力：±15°
适配动力：防爆柴油机（井下可选双1140V电机）
防护等级：IP55（防尘防水）
防爆标志：ExdI Mb（本质安全型设计）
产品特点
超深孔高效钻进：4000N·m扭矩与60kN推进力协同，可轻松破碎硬岩层，单班钻进效率达150-200m；
履带式自主行走：液压驱动履带实现原地转向与低速爬坡，无需辅助运输设备，单班移动距离超500m；
智能化安全防护：集成钻孔压力实时监测与自动报警系统，配备防喷孔装置与应急回退功能，符合《煤矿安全规程》严苛标准；
模块化快速维护：动力头、夹持器等关键部件采用快拆设计，单件更换时间≤40分钟，降低停机维修成本；
高适应性设计：支持金刚石复合片钻头、三翼合金钻头等多种工具，可应对煤层、砂岩、石灰岩等多样化地层需求。
