平流沉淀刮泥机
用途简介：
本机主要适用于辐流式沉淀池的排泥。污水由中心管进入，在中间稳定筒布水后，向周边流动，悬浮固体逐渐沉淀于池底，由刮泥板刮集进中间集沉坑内，靠水压排出池外。
本机主要由电机、驱动装置、工作桥、中心旋转机构、刮泥板吊架、刮泥板及支架、泥斗刮泥器、现场控制箱等组成。(根据需要可配套提供不锈钢出水堰板及挡渣装置等)。
平流沉淀刮泥机主要技术数据：
例：设备型号：JG-10.3
池 径：Ø10.30m
周边池深：5.10m
电机功率;0.55Kw IP55(采用齿轮减速机)
行走线速：～2.8m/min
安装型式：全桥式周边驱动。
主要材料说明：
工作桥：碳钢防腐。
走道板：网格玻璃钢板。
中心旋转机构：组件。
刮泥臂：不锈钢。
刮泥板：不锈钢。
端梁及驱动装置：碳钢组件。
现场控制箱：壳体不锈钢。
主要技术特性：
4.1传动减速机选用国内成熟产品，质量保证，运行可靠，使用寿命长。
4.2工作桥为全桥式固定安装，挠度小于跨度的1/360，采用优质碳钢型钢及方管组焊成形。
4.3中心旋转机构由中心支承和中心转架组成，轴承选用定型产品，中心旋转机构下部与土建由焊接或螺栓连接。
4.4集电装置是将电源控制信号输入、输出的集电系统，主要由电缆护管、支座、集电环、拨杆、防雨罩等组成。
4.5刮泥装置由刮泥板架、刮泥板组成，刮泥板采用钢板折弯成型，沿池半径方向分布，相邻两块搭接不少于50mm，边缘距池底50mm，刮臂采用优质碳钢型材与工作桥连接并可上下调节。
4.6行走轮装置由行走支架和行走轮组成与工作桥连接，行走轮为铸铁衬橡胶制成(或根据业主要求)，轴承寿命不少于10万小时。
工作原理：

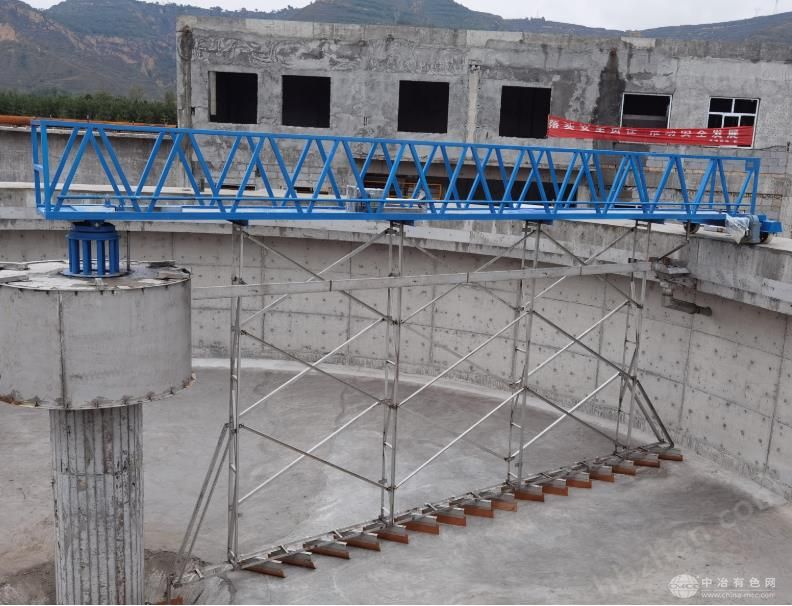

半跨式周边传动刮泥机主要由工作桥、中心旋转支承、集电装置、驱动机构、行走轮、刮泥吊架、刮泥板等组成。
原水从池底经中心支墩上部流出，并经导流筒配水后，并辐射流向池子，周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底。旋转桁架以中心支承为圆心，两端走轮在驱动装置的作用下，沿池周回转运行，带动下部安装在桁架上的刮泥架缓慢转动，将池中的泥刮集至沉淀池中心集泥槽，依靠水压或泵排出池外，上部浮渣由撇渣机同步刮至排渣斗排出。
