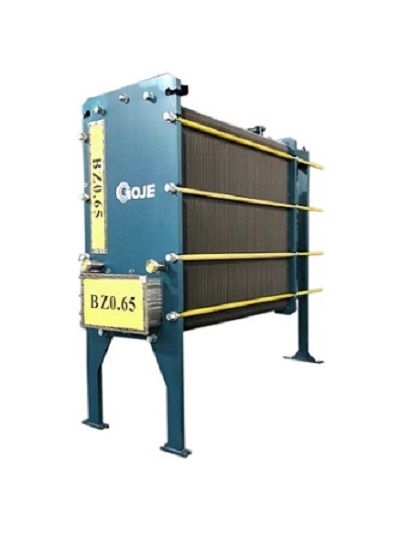

升降膜板式蒸发器
产品概述
升降膜式板式蒸发器：升膜蒸发器一组有4张板片，4个板间通道，物料从第一个通道下端的左右开口处进入(升膜)，从板片上端穿过第二个通道进入第三个通道，从下端大方口出去(降膜);第一、第三通道均为蒸汽通道，蒸汽从板片侧面方口进入，换热后冷凝水从板片下端侧面出去。
升降膜板式蒸发器是一种结合升膜与降膜蒸发原理的高效传热设备，通过板式换热结构实现物料在单一设备内的两次蒸发强化，具有传热系数高、结构紧凑、防结垢、操作弹性大等优势，广泛应用于化工、食品、环保、新能源等领域。
工作原理
1.升膜蒸发阶段
物料经预热后从设备底部进入升膜加热室，在垂直布置的板片表面形成上升液膜。加热蒸汽在板片内腔冷凝放热，热量透过板壁使液膜中的水分迅速蒸发，形成汽液混合物。由于汽液密度差，混合物沿板片加速上升，完成初步浓缩。
2.液膜转换与降膜蒸发阶段
浓缩后的物料通过分配器均匀转移至降膜加热室顶部，沿板片呈膜状向下流动。在重力与二次蒸汽的共同作用下，物料继续蒸发浓缩，二次蒸汽从板间横向通道逸出，实现汽液分离。
3.气液分离与循环
混合流体进入独立分离室，通过离心力或折流板结构实现二次蒸汽与浓缩液彻底分离。浓缩液可按比例送至下一效蒸发器或作为终产品排出，二次蒸汽则经冷凝器回收利用。
