ZDX中心传动单管吸泥机
产品介绍：
用于湿选精矿脱水作业，也用于尾矿的脱水作业，今日的质量，明日的市场。中心传动式浓缩机广泛适用于处理各种工业料浆，如煤炭，金属，选矿水以及化工料浆等。
工作原理：

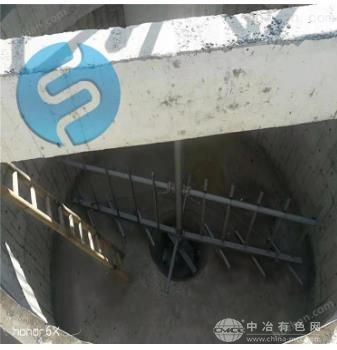

中心传动式浓缩机在工作时，在池底中心有一个排出浓缩产品的卸料斗，池子商埠周边设有环形溢流槽，在浓缩池中心安有一根竖轴由固定在桁架上的电动机经圆柱 齿轮减速器、中间齿轮和蜗轮减速器带动旋转。当竖轴旋转时，矿浆沿着桁架上的给矿槽流入池中心的受料筒，并向浓缩池的四周流动。矿浆中的固体颗粒渐渐沉降 到浓缩池的底部，并由粑架下面的刮板刮入池中心的卸料斗，用砂泵排出。上面澄清的水层从池上部的环形溢流槽流出。
ZDX中心传动单管吸泥机结构上以及性能上有哪些突出点：
1、中心传动浓缩刮泥机传动部分采用电气和机械双重过载保护，运行更加安全可靠。
2、池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高。
3、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。
4、斜交型刮泥板，连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥*干净，不会有浮泥现象发生。
5、沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底中央为排泥斗外接排泥管。工作桥为混凝土或钢结构，本设备不包括池体和工作桥，用户自行解决，我厂可代设计制造钢结构池体和工作桥，供应用户。
6、耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。耙架与竖轴用十字头固定连接，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。
7、驱动装置为三级立式摆线针轮减速机 ，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。过扭矩安全装置是安全剪切销 ，装配在芯片嵌式联轴器中。当运行遇有过扭矩情况下，便切断剪切销，保护整台机械设备，不受损坏。
适用范围：
是一种新型中心传动、自动提耙的浓缩机，建立质量体系，重在务求实效。广泛应用于处理各种工业料浆，金属选矿水、化工料浆等。处理量大，浓缩效率高。液压驱动，无级调速，机械强度高，并具有过载保护功能。建立质量体系，重在务求实效。
