云锡摇床

1355

规格/型号：YS型

品牌：暂无

应用领域：暂无

产地：江西 - 赣州

厂家/供应商：石城县国邦矿山机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-05-19

级别：待认证

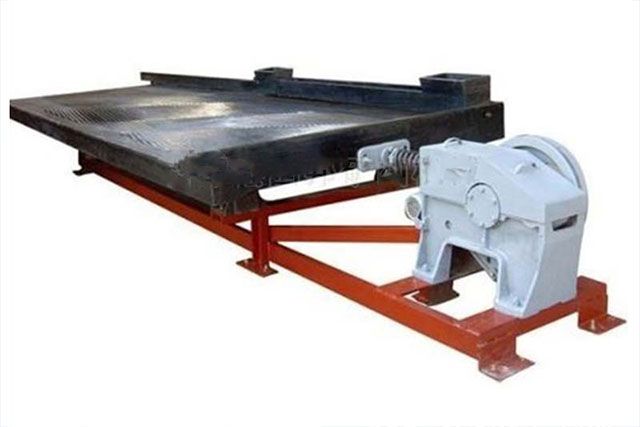

云锡摇床说明介绍

云锡摇床功能及使用范围该种摇床主要适用于各种有色金属矿使用。特别是对多有色金属矿尤其能发挥它的功能。它能选别2毫米以下的各种有色金属的重选与精选。经过多年的矿山生产实践证明：云锡摇床具有性能稳定，选矿效率高、平稳、噪音小和使用维修方便等特点。云锡摇床基本结构云锡摇床主要由床面、床头、溜动设备三大部分组成。床面由床架部分和给矿槽等部分组成。床面分有粗砂床面和刻槽床面。根据选矿粒度和浓度的不同选择适当的床面（附表）。床面支撑在溜动设备上，由床头挂钩连接床面，在床头的推动下使床面往复运动进行选矿。床头系采用偏心轴带动偏心滚轮来推动摇杆支臂，使摇杆支臂叉推动联接丁头螺杆，因而使螺杆往复运动。床头润滑轴承系采用ZQSN5-5-5材料作为滑动轴承，具有噪音小转动灵活等特点。溜动设备部分主要是用来调节选矿设备所需要坡度，利用手轮调节斜度托板，使床面产生坡度

其结构为采用凸轮杠杆式床头，有的采用由其简化的凸轮摇臂式床头。摇床的机架比较简单，床面采用滑动支撑方式。云锡式床面的外形和尺寸与6-S摇床面基本相同，不同的是床面在纵向连续有几个坡度。床面采用生漆、漆灰（生漆与锻石膏的混合物）、玻璃钢或聚氨酯作耐磨层，有粗砂床、细砂床和矿泥床3种。通常，粗砂床面铺梯形来复条，细砂床面铺锯齿形来复条，矿泥床面为三角形沟槽。

云锡式摇床的优点是：

床面平整，抗磨蚀性好，坚固耐用，不易变形，便于局部修补；床头运动的不对称性较大，且有较宽的差动性调节范围以适应不同的给料粒度和选别要求；床头机构运转可靠，易磨损零件少，且不漏油。缺点是：弹簧安装在床面底下，检修和调节冲程均不方便（调冲程时需先放松弹簧）；床面的横向坡度可调范围小（0°~ 8°）；当横坡及冲程调节过大时，将由于床头拉杆的轴线与床面重心的轴线过分分离而会引起床面振动。

2.云锡式摇床适合于在横向坡度较小时处理细粒级、特别是矿泥时使用，是国内应用最广泛的摇床之一。

云锡摇床由生漆床面，摇床头，滑动支承、弹簧座和调坡机构，给矿和给水槽四部分组成。

该摇床具有较好的运动曲线、床面光滑适度、平整、耐磨、耐酸、耐碱、耐潮不易变形、运行平稳、操作调整简便、矿物分带明显、选矿率高等特点。广泛运用于锡、钨、铅、铋、钛、锰、钽、铌、金等有色、黑色、稀土等矿石重选，入选粒度2~0.019mm。
