一体化预制泵站是山东双轮股份有限公司针对海绵城市的建设热点，为解决城市雨水排涝以及城镇污水提升而设计，将水泵、 管道、阀门、控制系统和其他配套子系统等集成为一体，并在工厂预制组装好，用于提升和输送雨水、污水的泵站。适用于收集和排放住宅小区、饭店、学校、工厂、部队营房和其它公共场所的雨水、污水、废水等，主要安装于室外地下。具有占地小，操作简单，维修、管理便捷，对环境影响小等优点。
二、技术研发平台
三、型号说明
SBZ3 - 10 – 2 – 200QW250-15-18.5 – (W)
SBZ ：山东双轮一体化预制泵站
3 ：筒体直径（3m）
10：筒体高度（10m）
2 ：水泵台数（2台）
200QW250-15-18.5：水泵型号
W ：卧式安装，立式省略
四、产品结构
五、全面的产品优势，为客户创造价值
★量身定制
针对用户的地理位置、现场工况的不同，灵活调配集成一体化预制泵站的各种尺寸结构和多种设备的组合，定制整套泵站的解决方案。确保能够应对后期的安装和使用过程中出现的各种不利情况，确保产品与客户需求和现实实际环境相适应，并高效稳定地运行。
★ 核心技术——自清洁技术
1、与英国ATE公司成立了“中国水泵行业工程中心”，利用CFX流体计算软件技术优势，模拟运行工况，对设备的受力、振动等进行动态分析，大幅提高设备运行的稳定可靠性。对集水箱底部进行流体动态分析，大大改善底部淤积及输送效率。独特的筒体底部自洁结构，保证筒体长时间运行不会淤积。该项技术国家专利号：ZL2012 2 0558504.1。
2、利用我公司核心技术研发的独特的反冲洗功能，配合底部自洁结构，更好的解决了泵站底部淤泥、沉淀的问题。该项技术国家专利号：ZL2016 3 0626155.6。
★核心产品
一体化预制泵站的核心——污水泵双轮污水泵荣获“国家科学技术进步奖”,为泵行业****获此殊荣。该技术彻底解决了潜污泵效率低、易堵塞、易缠绕、易过载、运行不稳定、不可靠等问题，保证泵站的高效、可靠运行。
潜水电机采用三相鼠笼式感应电机，防护等级为 IEC IP68 级，绝缘等级为 H 级。电机额定功率保证水泵在整个性能曲线中不会发生过载。电机满足每小时启动20次要求。
★高效节能，增加客户利润
该系列产品是我公司结合几十年的技术积淀，在100多个高效****水利模型组成的数据库中优选，而潜心研发的高效、高可靠性的系列产品。
针对本次投标产品，我司部分水泵实测效率与国际规定效率对比如下：
泵型号
|
流量
m3/h
|
扬程
m
|
转速
r/min
|
效率
%
|
轴功率
KW
|
GB/T13007-2011
|
25
|
20
|
2950
|
|
|
GB19762-2007
|
25
|
20
|
2950
|
|
|
50QW(1)25-20-3
|
25
|
20
|
2950
|
67
|
2.03
|
运行1年节电量
|
|
运行1年节电金额
|
|
注：离心泵轴功率计算公式：
轴功率=
★超静音运行
先进的泵站设计理念和高品质的水泵确保预置泵站在运行中仅仅只产生极低的噪音，特别适用于人口密度集中的住宅区和商业建筑等对环境要求较高的场合，为客户提供一个自然舒适的空间。
★结构形式多样化，满足不同场合需求
立式结构
立式双层；上层为操作、检修室；下层为污水室，水泵浸入污水室内，湿式安装；整体尺寸相对较小。适用于：城镇小区、乡村各类污水、雨水收集，尤其是低洼地带、远距离的污水收集、输送与排放。

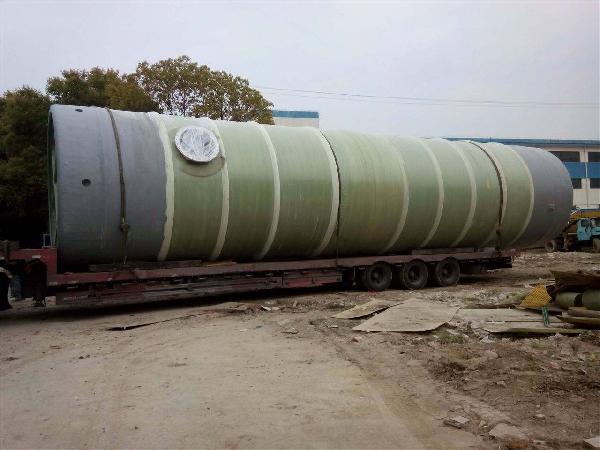

卧式结构
卧式罐体储水容积选择灵活，预埋深度浅，工程造价低。水泵干式运行与水不接触，设备检修维护方便。适用于预埋深度相对较浅的污水、雨水收集，尤其是隧道、地下室的污水收集与排放。
提篮格栅
采用不锈钢304材质制作，强度高、重量轻、方便操作，为防止杂物漂浮上口可增加活盖，对按要求定期进行人工清理提供极好的便捷性。
粉碎性格栅
粉碎性格栅包括装配完整的
破碎机、安装支架、耦合装置、所需的电缆、紧固件和安全运行所需的附件。采用自动耦合式安装，方便检修。
粉碎式格栅配有旋转式过水转鼓栅网，将引导所有固体颗粒引进相向转动的双轴粉碎刀片切割区。能防止栅渣附着在转鼓栅网上，使其具有自我清洁的功能。 粉碎式格栅电机采用一台专用干湿两用电机带动切割刀片工作，同时通过减速箱体带动转鼓工作，减少采用多台电机的多次故障率。
★运行可靠
我公司利用核心技术自行研发的潜水泵新型机械密封装置消除了定位不准确的常见问题，密封效果好，运行可靠，该技术国家 专利号:ZL 2011 2 04 06403.8。
独特的耦合密封装置，使密封更加可靠，消除了普通耦合装置常见的振动现象，满足每小时启动20多次，提高了泵的实际运行效率，该技术国家专利号：2011 2 0405764.0。
★ 智能控制
山东双轮股份有限公司的控制系统采用可编程控制器为核心，拥有完善的浪涌、静电、抗干扰保护，满足户外工作环境的要求。可实现自我检测、自动控制、自我保护、数据传递、自动存储、自动报警、历史数据查询、远程登录分级控制的智能化功能。
★远程监控系统介绍
双轮拥有自主知识产权的无线远程监控平台系统，通过构建Web技术平台，可直接在电子地图上找到设备，电脑、移动终端等随时随地监控设备的实时数据、参数设定、数据曲线、历史记录。
真正实现无人值守，有问题快速反应。
★建设投资低
双轮一体化预制泵站采用地埋式安装，可布置在城市道路及绿化带内，露出地面形状犹如一个普通的污水检查井，可以很好的与周围环境相协调。同时消除土建方和设备商分开造成的大量空间浪费，在实际建设中的占地面积与普通泵站相比，几乎可以忽略不计。
★施工周期短、施工便捷
双轮一体化预制泵站安装极为简单，由于设备已经在工厂提前组装完毕，现场只需要挖掘、吊装、连接管线、回填压实、调试运行即可完成，不需要协调众多的供货商，整个安装过程只需3～5天即可完成。内置服务平台，便于业主方调试、安装，站立。
