布料器（电动)

布料器（电动)

2275
规格/型号：暂无
品牌：暂无
应用领域：暂无
产地：河北 - 石家庄
厂家/供应商：石家庄特纳特冶金设备制造有限公司
咨询电话:：暂无（请说明信息源自“中冶有色网”）
更新时间：2022-09-30
级别：待认证

布料器（电动)说明介绍

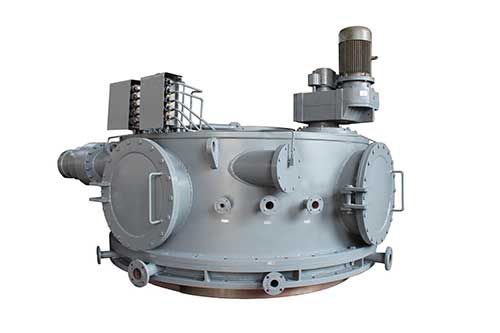

布料器(电动)

布料器是系统装备的核心设备，也称气密箱。其作用是控制溜槽的倾动角α和旋转角β，来实现灵活多样化布料。
溜槽的旋转（β角）是由Y系列电机驱动减速机，带动插入箱体的小齿轮旋转，小齿轮与回转支撑的外齿轮啮合，旋转套筒固定在回转支撑的外齿轮上，从而带动旋转套筒旋转，溜槽吊挂在旋转套筒的下端，完成溜槽的旋转。
溜槽的倾动（α角），由交流伺服电机或变频电机驱动，通过万向传动轴，带动两个平行的大轴同步转动，每个大轴上安装两个连杆机构，共四个连杆机构带动可垂直移动的托圈上下移动，托圈与下回转支撑的外圈固定连接，内圈与旋转套筒同步旋转并可随托圈上下移动，驱动溜槽倾动的曲柄与下回转支撑的条形槽连接，实现溜槽的倾动。
旋转和倾动既可单独运动，也可以满足旋转时倾动，倾动时旋转，满足高炉的各种布料要求。
α角、β角驱动减速机全部安装在布料器外部，并且采用两个独立的标准减速机（方便减速机采购、更换），内部采用连杆驱动，结构简单，更适合布料器内部恶略的工况。
水冷却系统采用封闭式水冷底盘+开式水冷喷淋喉管的全新冷却方式，布料器（差速）内部受热面与冷却水直接接触，冷却强度大，在冷却水量3立方米/小时条件下就可满足要求，水质要求工业净水既可。
采用专有的浮动圈自动补偿氮气密封形式，可有效阻止炉顶含尘煤气进入气密箱内部，氮气用量小，20-60立方米/ 小时.
润滑管路采用一对一的安装，润滑无死点，满足一代炉龄的要求。
