板式
给料机在水泥厂立磨系统中的应用 某公司HRM3400D生料立磨配套SW160×120回转锁风喂料机,通过能力240t/h。回转锁风喂料机在生产中经常出现黏料和堵料现象,因此,我们对立磨给料装置进行了改造-选用中型板式给料机。
一：问题分析
某水泥厂生料制备磨粉，输送物料主要是石灰石、砂岩和铁粉,物料湿度和黏性较大,回转锁风喂料机叶轮在运行时很快就粘满物料,导致给料量逐渐减少。而生料磨生产能力达300t/h,
因此必须每天对叶轮进行清理,才能满足生料磨生产能力。另外,物料大小不均匀,容易产生堵、卡现象,导致立磨停机。由于回转锁风喂料机故障率高,物料清理工作量大,无法满足生产。
曾将回转锁风喂料机的回转阀芯取出,原料直接入磨,导致生料磨系统漏风量大,严重影响生料磨系统和余热发电系统用风。
二：改造方案

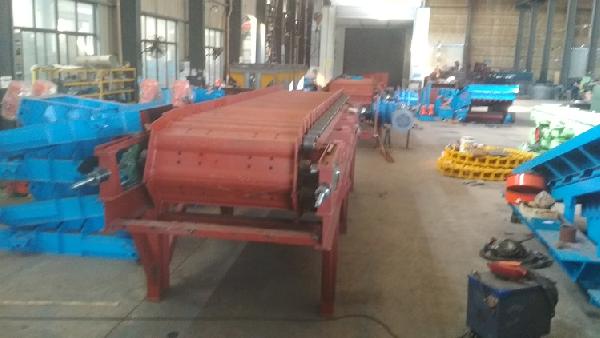

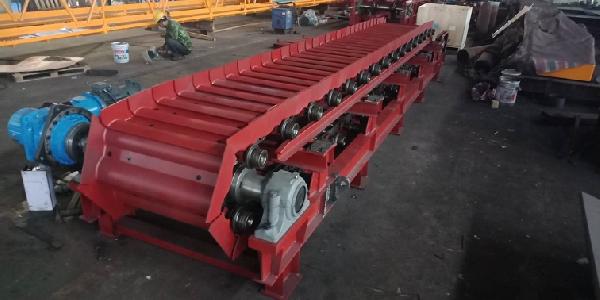

考虑到输送物料特性,将回转锁风喂料机改为中型板式给料机,型号为GBL1250×4000mm,输送量为350t/h,采用变频调速控制给料量,便于调节输送能力,下部配有清扫装置。
GBL1250×4000中型板式给料机技术参数如下
序号 参数 单位 说明
1 基本参数
名称 中型板式给料机
规格 GBL1250×4000
槽板宽 mm 1200
中心距 mm 4000
输送倾角 ° 5
最大输送物料粒度 mm ≤100
输送速度 m/s ～0.1
输送量 t/h 0-350
正常输送量 t/h 430
额定功率 kW 11
电动机 1台
型号 变频电机YVF2-160M-4-11
功率 kW 11
转速 r/min 960
电压 V 380
防护等级 IP54
绝缘等级 F
频率 Hz 50
制造商
减速机 1台
型号 硬齿面圆柱齿轮减速机DFY320-400
速比 400
GBL1250×4000中型板式给料机供货范围
序号 设备及部件名称 数量或规格
1 中型板式给料机 GBL1250×5000
1.1 传动装置 1套
1.11 减速器
（含底座、联轴器、逆止器） DFY320-400（1台）
1.12 电动机(变频调速) YVF2-160M-4-11（1台）
1.2 机架（含头部罩壳、导料板） 1套
1.3 头轮装置 1套
1.4 尾轮装置 1套
1.5 链条 2×46节
1.6 槽板（含滚轮） 46套
1.7 安装地脚螺栓 1套
2 随机配件 1套(槽板1块、滚轮2只)
3 随机技术资料 1套
该板式给料机具有牵引力大、功耗低、磨损小、运行平稳、检修方便等优点。
为了解决漏风问题,我们将板式给料机定制为全密封结构,并在给料机进料尾部增加一个料仓,直径为Φ2500mm,容量为23m3,皮带机下料口直接接入料仓，料仓下部装有1000*100mm
棒条阀，用于调节下料量，料仓内部配有雷达料位仪，便于观察料仓内部情况，使料仓下部长期带有物料，最终达到锁风效果。
三：改造效果
改造完成后，板式给料机无故障，锁风效果好，给料能力达到320t/h,设备性能稳定。
