立轴式数控制砂机

1032

规格/型号：暂无

品牌：沃杰森

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：河南沃杰森环保设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-15

级别：已认证

立轴式数控制砂机说明介绍

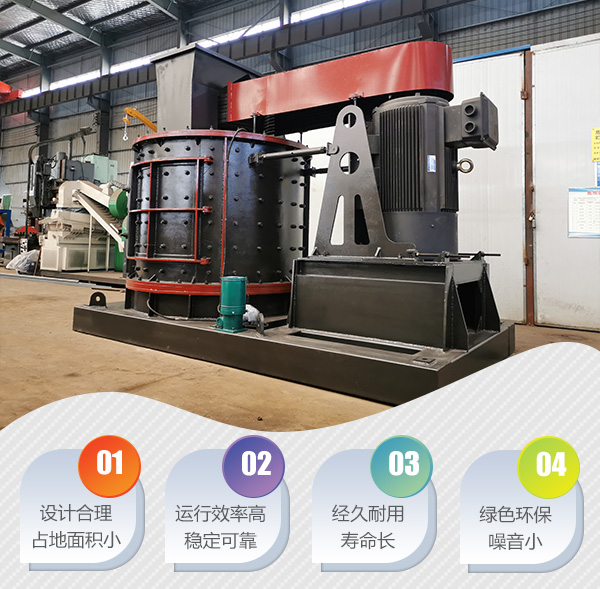

立轴式数控制砂机

进料尺寸：50-100mm

生产能力：5-200t/h

适用范围：广泛应用于选矿、煤炭、建材、化工、耐火材料、冶金、水泥等行业中的二级或三级破碎。

产品介绍

立轴式数控制砂机也可称为复合破，或者立式复合制砂机，该设备具有破碎比大、破碎能力强，破碎物料种类多样化特性，它集粗破和细破为一体，简化了流程，且结构独特、运作平稳、噪音低、维修方便是破碎设备中较为典型的设备。

突出优势

破碎比大：此设备破碎比较大，且出料粒度可以任意调节，不受板锤、衬板磨损的影响。

可破碎温度高的物料：它的轴承水平布置，寿命长，可以破碎温度高的物料，如水泥熟料等。

结构先进，检修方便：它的转子体结构独特，破碎物料时，转子体几乎不磨损，并且后腔体设置有丝杆或液压开启机构，不用开启主设备，即可轻松更换易损件。

不易堵塞，故障少：设备无筛条设置，破碎水分含量高、含泥量大的物料时不易堵塞；采用弹性调节机构，进入不可破碎物可自动排出，不会造成设备损坏。

工作原理

立轴式数控制砂机原理：块状矿石由进料斗落入上破碎腔内上甩料盘上，借助甩料盘的离心力将物料跑向筒体的内壁，与安装在内壁上的反击板猛烈碰撞，同时物料相互撞击，使之破碎或产生大量发丝裂纹，接着物料进入锥形转子腔后，在锥形空间呈螺旋状下落，经冲压、挤压，使已有裂纹的矿石进一步被破碎。由于锥形转子与衬板间的斜度，促使较小的物料向下迁移，达到由大到小自动实现分级破碎。物料在锥形转子腔内受锤头的打击，高速运行块料再次与反击板碰撞、物料流相互碰撞使物料经打击、撞击、剪切、挤压面粉碎，从而提高破碎效率。

数控制砂机工作物料从砂石子破碎机垂直叶轮高速旋转离心力的影响，周围的高度与在每个粉碎叶轮材料部件高速撞击的其他流对其他材料的影响，那么他们将与叶轮与外壳形成一个旋涡几次材料的冲击，摩擦和研磨，从复合式破碎机的底部，形成直接排放通过闭环控制数次放映设备，以达到规定的成品尺寸。

立轴式数控制砂机物料由机器上部垂直落入高速旋转的叶轮内，在高速离心力的作用下，与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎，物料在互相撞击后，又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎，从下部直通排出，形成闭路多次循环，由筛分设备控制达到所要求的成品粒度。

技术参数

规格型号	给料粒度（mm）	出料粒度（mm）	主轴转速（r/min）	生产能力（t/h）	功率（kw）	变频数控柜（kw）	外形尺寸（mm）
PFS-800	≤100	≤3,70-95	800-1350	8-20	45	50	2370×1150×1300
PFS-1000	≤120	≤3,70-95	650-980	15-30	55	90	2600×1420×1520
PFS-1250	≤150	≤3,70-95	510-770	35-45	90	160	3070×1690×1660
PFS-1500	≤180	≤3,70-95	430-640	50-70	132	200	3390×2050×2030
PFS-1500A	≤180	≤3,70-95	430-640	50-70	132		（3392×2200×2180）
PFS-1750	≤200	≤3,70-95	420-540	70-100	160	210	3820×2360×2080
PFS-1750A	≤200	≤3,70-95	420-540	70-100	160		（3720×2360×2280）
PFS-2000 PFS-2000A	≤220	≤3,70-95	360-500	90-120	200	280	4080×2610×2180
PFS-2300	＜240	≤3,70-95	330-450	120-160	250	300	4472×2930×2554
