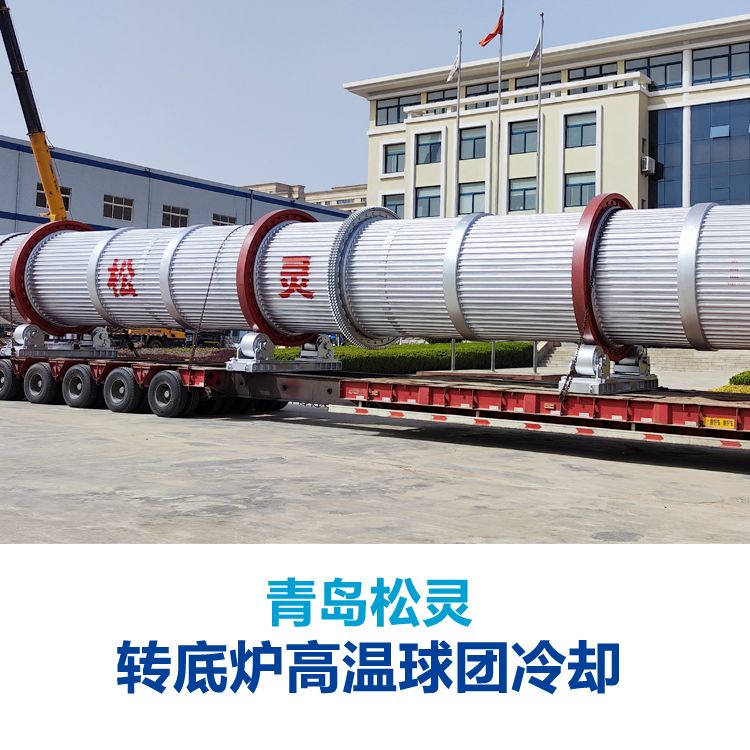

青岛松灵 冶金 矿渣 转底炉球团 滚筒冷却机说明介绍

工作原理

炽热的高温物料通过进料装置（进料溜槽）进入冷却筒体端部，冷却筒体内设有螺旋叶片，当电机带动筒体旋转时，筒体内的螺旋片推动高温物料向筒体出口端慢慢移动，再此过程中，高温料里的热量通过和冷却筒体内的水进行间接热交换，进而使物料冷却下来，吸收热量后的水，通过冷却水系统送入冷却塔冷却，然后再回到冷却筒体内继续冷却循环使用。冷却筒体转速是由变频电机的变频器控制的。

技术参数 其主要优势是冷却系统膜式壁管与球团间接热交换，更大的换热面积提高换热效率，将球团温度从1100℃左右降至200℃以下。不同于氧化球团，高温金属化球团遇空气易于氧化，膜式滚筒冷却机的氮气密封保护系统，起到运行封闭隔绝空气的作用，不仅符合高温球团在转底炉工艺中的冷却要求，且冷却系统在调节球团温降速率的基础上，冷却过程无水汽、烟尘，消除对环境热污染的问题。同时解决现场设备设施及厂房的腐蚀问题。因冷却系统冷却水闭式循环，不过度消耗水资源，热交换的水不需降温，可直接进入下一级进行热能回收，整个过程驱动电机功率小,减少资源浪费。膜式滚筒冷却系统从而成为转底炉生态圈的关键设备。

与之相比，传统冷却设备外喷水造成耗水量大、产生的蒸汽外排形成白色污染、现场工况环境不友好，设备投资高、备件和检修维护量大，采用膜式滚筒冷却机可有效解决上述问题。

选型原则 设备特点： 大型回转设备的支撑圈轮系统
支撑轮自动润滑系统
氮气密封保护系统
进料管采用浇筑防磨管
高温端的耐烧损螺旋片
–冷却物料：转底炉钢泥烧结球团
–处理能力： 25t/h
–物料密度：1.8t/m³
– 含 铁 量 ：＞60%
–进料温度：1100℃

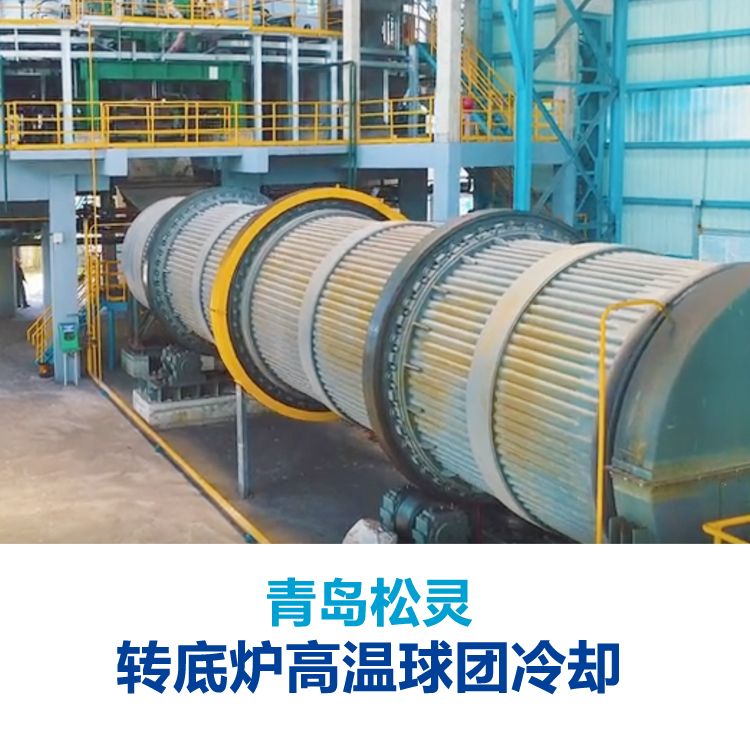

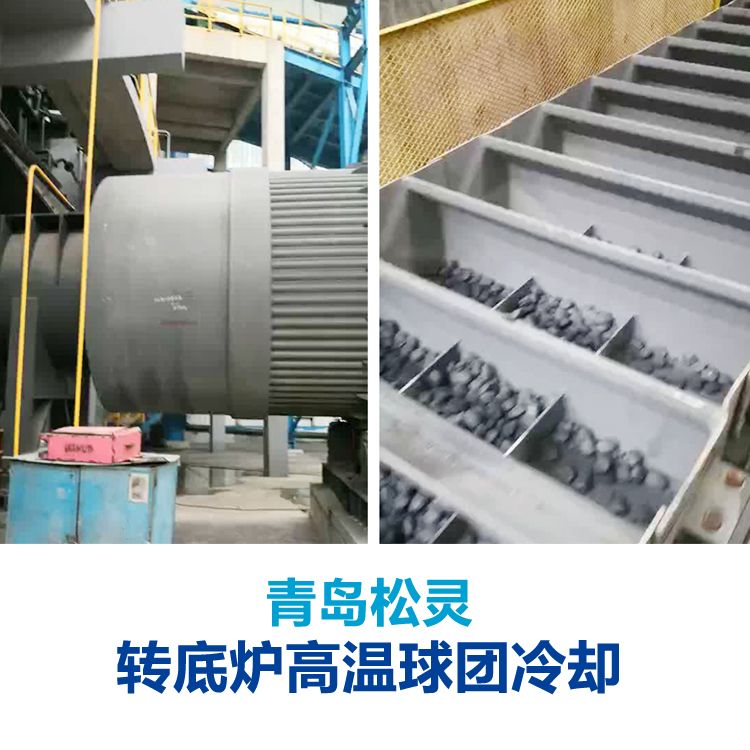

–出料温度：200℃ 应用案例

设备结构
