摇床

575

规格/型号：6-S型

品牌：正昌选矿

应用领域：选矿设备

产地：江西 - 赣州

厂家/供应商：江西省石城县正昌选矿设备厂(普通合伙)

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-07

级别：已认证

摇床说明介绍

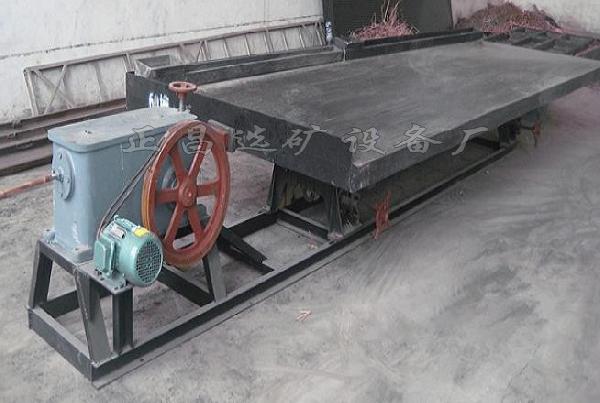

6-S摇床,选矿摇床

小槽钢6-S摇床是重力选矿的主要设备之一，它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、不同作业，选别粗砂（2-0.5mm）、细砂（0.5-0.074mm）、矿泥（-0.074）等不同粒级。也可用于选别铁扫选等、锰矿石和煤。

当处理钨、锡等矿石时，小槽钢6-S摇床的有效回收粒度范围为2-0.22毫米。小槽钢6-S摇床摇床的选矿过程是在具有复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。

因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，最后被分成精矿，中矿和尾矿,摇床所用耐磨材料的莫氏硬度是9，尽次于莫氏硬度10的钻石。

小槽钢6-S摇床具有富矿比高，选别效率高，看管容易，便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡，弹簧放置在箱体内，结构紧凑，且能依次得出最终精矿和最终尾矿。本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转，摇杆随之作上、下运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩。

床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。床面向前运动期间，肘板间的夹角是由大向小变化，肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快，反之在床面后退时，则由快而慢从而造成了等差运动，这样可保证床面上的物料向前运动，并进行按比重分选。

床面外形呈直角梯形，在木制框架内，木板沿斜向（与轴线交角45度）拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥，橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜，用于选别粗砂的摇床则在纵向有1-2度的倾斜，在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。

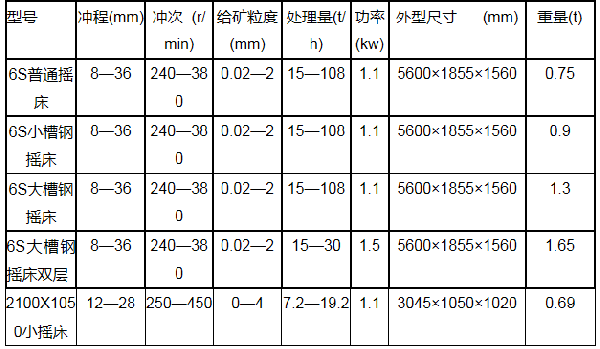

摇床的技术参数 :
