高温真空气氛管式炉

1423

规格/型号：暂无

品牌：暂无

应用领域：火法冶金设备

产地：上海 - 上海

厂家/供应商：上海全硕电炉有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-01

级别：已认证

高温真空气氛管式炉说明介绍

高温真空气氛管式炉简介

一、产品简介

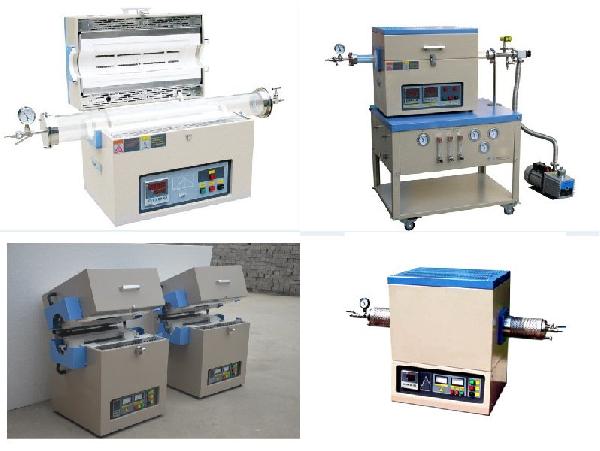

VTF系列高温真空气氛管式炉采用高纯石英或高纯氧化铝管作为炉管，工作温度区间800℃至1700℃。该系列设备的控制系统国际，具有安全可靠、操作简单、控制精度高，保温效果好，炉膛温度均匀性高，可通气氛、抽真空等特点。广泛应用于高等院校、科研院所、工矿企业等实验和小批量生产。

undefined

二、产品规格参数：

产品规格Product series	QSH-VTF-1200T	QSH-VTF-1400T	QSH-VTF-1700T
温度Max temperature	1200℃	1400℃	1700℃
工作温度 Working temperature	≤1100℃	≤1300℃	1600℃
升温速率 Heating rate	0-20℃/min
控温精Temperature accuracy	± 1℃
控温方式 Temperature control	51段可编程智能自动控制 51segments programmable and PID auto control
真空度 Max vacuum	-0.01Mpa
炉膛材料Furnace chamber	氧化铝陶瓷纤维板 Ceramic fiber
炉壳结构Furnace structure	双层风冷结构Double shell with fan cooling
热电偶 Thermocouple	K型/ K type	S型/ S type	B型/ B type
加热元件 Heating elements	电阻丝Fe-Cr-Al-Mo wire	硅碳棒 Sic heater	硅钼棒 MoSi2 heater
电压Voltage	220V/380V 50Hz/60Hz

说明：

1、本产品的规格参数仅供参考，以具体产品实际参数为准，请与销售及咨询客服人员。

2、产品图片及外观尺寸在不断研发更新中、如有更改恕不另行通知。

3、除标准产品外、我公司可根据客户要求，进行设计生产，具体与销售人员联系。

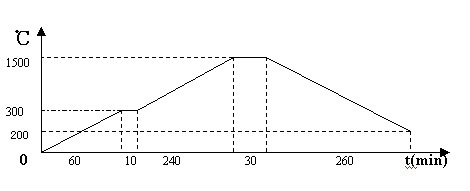

三、温控程序升温曲线示意图（六段为例）：

LD-1700M 说明书

四、高温真空气氛管式炉库存及常用规格

常用型号	QSH-VTF-1200T	QSH-VTF-1400T	QSH-VTF-1700T
炉管尺寸	Φ40×300mm Φ40×450mm Φ60×300mm 60×450mmΦ80×300mm Φ80×450mm Φ100×300mm Φ100×450mm Φ120×300mm Φ120×450mm

五、加热元件

工作温度	产品图片	加热元件	特点

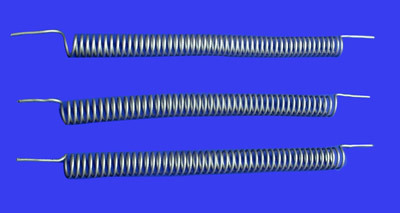

≤1200℃		电阻丝	与普通铁铬铝电阻丝相比，温度更高、更耐用
≤1400℃		硅碳棒	使用温度高、抗氧化、耐腐蚀、寿命长、变形小、安装维修方便。

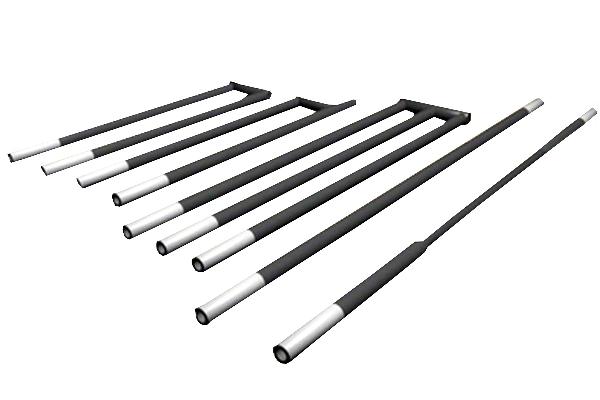

≤1600℃		硅钼棒	适合超高温加热使用、寿命长、发热量高、价格经济

六、温控及配电系统

控制面板为触摸屏（需要时安装、标配为宇电温控708P），可以储存50条烧结工艺曲线，每条曲线可50段编程，并可以自由命名，并在主面板上显示出来。升降温曲线实时记录并存储在触摸屏内，方便后期查询。

触摸屏的人机界面非常友好，编程非常直观，简单易学。

多重保护功能：超温报警并断电；断偶报警并断电；断棒报警；温度偏差报警；可控硅短路报警；程序结束报警并断电。

七、交货期及运输

通常规格合同签订后10日左右可发货、特殊规格需定制的交货期为30天，急用可另行协商。

包装及运输费用承担：供方调试好以后，木箱包装，运费供方承担。运输过程中出现问题，由供方承担。

八、常见故障及故障排除

故障现象	故障原因	排除方法
打开控制电源开关Lock 无电源指示	控制线路FU1 4A保险丝断	检查有无短路排除后更换保险丝
绿色Power指示灯灭，红色Open circuit指示灯亮。	主电路FU2 32A保险丝断	检查有无短路排除后更换保险丝
电压，无电流。	硅钼棒断裂	更换加热元件
仪表SV交替显示OraL	热电偶断路	更换热电偶
仪表SV交替显示HIAL	炉体超过上限温度1700℃仪表起保护	温度降至安全温度后仪表自动恢复正常（检查超温原因）
电源及硅钼棒都正常，但炉体不能升温	控制线路损坏	通知专业维修人员。
