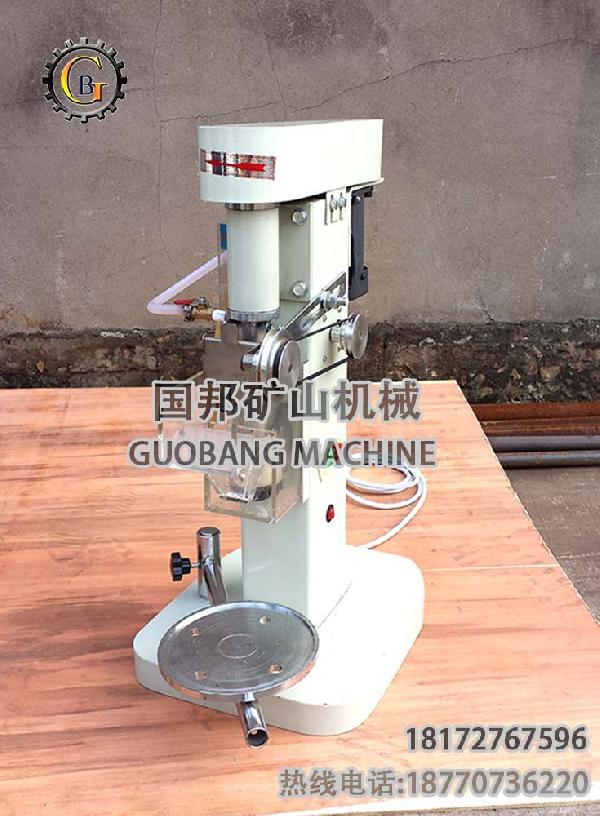

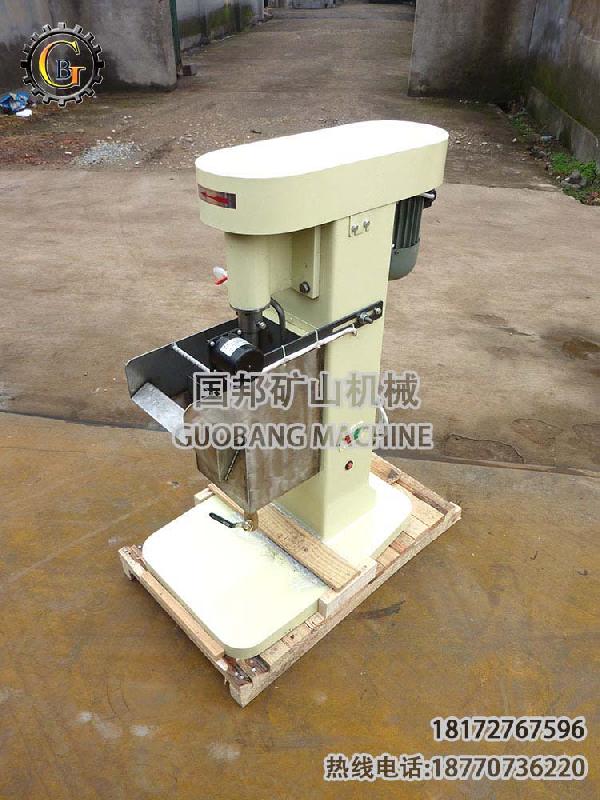

实验室单槽浮选机

504

规格/型号：XFD-0.5L

品牌：国邦

应用领域：选矿设备

产地：江西 - 南昌

厂家/供应商：石城县国邦矿山机械有限公司.

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-01

级别：已认证

实验室单槽浮选机说明介绍

XFD型实验室单槽浮选机技术参数

XFD实验室单槽浮选机主要供煤电、电力、矿山、地质、化学、冶金、建材及化工等工业实验浮选少量矿样用。本产品由原地矿部指定企业生产，执行行业标准。

XFDⅡ实验室单槽浮选机第二代新产品具有变频技术，数字显示，调整精确，运转可靠等特点。

XFDⅢ实验室单槽浮选机第三代新产品具有变频技术，数字显示，调整精确，运转可靠等特点，另加热管，温度控制仪，随时控制，显示槽内矿液温度.

XFD型实验室单槽浮选机优势：

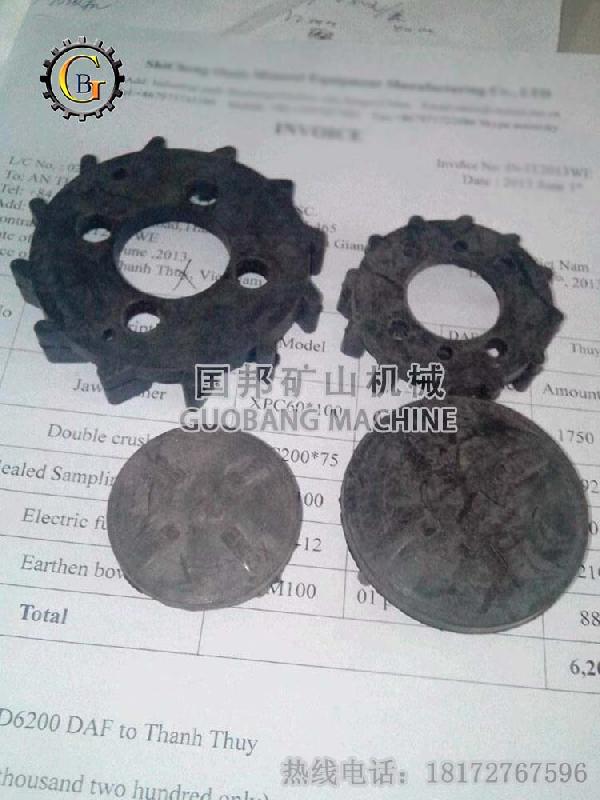

1.主轴采用不锈钢材质,耐酸耐腐蚀作用，叶轮盖板材质为中硬耐酸橡胶；

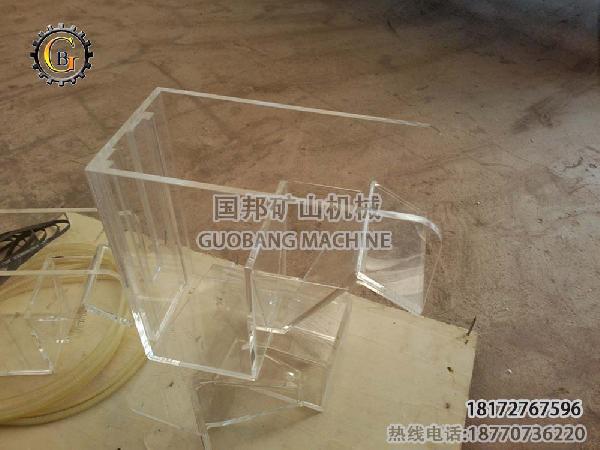

2.浮选槽材质为有机玻璃槽；

3.刮板皮带为牛皮不易断裂；

4.做工精细,外观整洁,喷漆均匀。

单槽浮选机：做工精细，价格便宜，容易维修方便，占地面积小

变频单槽浮选机：变频调速，叶轮无级调速，液晶数字显示；

变频温控单槽浮选机：主轴可变频无极调速，温度控制，液晶屏幕显示等。

XFD型实验室单槽浮选机技术性能参数

序号	技术参数		单位	数值
序号	技术参数		单位	XFD-0.5	XFD-0.75	XFD-1	XFD-1.5	XFD-3	XFD-8
1	浮选槽容积		L	0.5	0.75	1	1.5	3	8
2	叶轮直径		MM	Φ45	Φ45	Φ55	Φ60	Φ70	Φ80
3	叶轮转速	Ⅰ	转/分	2590	2590	2100	1910	1890	1400
3	叶轮转速	Ⅱ	转/分	2130	2130	1700	1590	1544	1400
4	刮板转速		转/分	30	30	30	30	30	30
5	给矿粒度		MM	-0.2	-0.2	-0.2	-0.2	-0.2	-0.2
6	电机		W	90w 2800r/min					250w
7	电压		V	380	380	380	380	380	380
8	外型尺寸		长	520	520	520	560	570	380
			宽	263	263	263	265	310	505
			高	628	628	628	590	668	970
9	重量		kg	30	30	35	40	50	80

XFD型实验室单槽浮选机工作原理单槽浮选机（矿用单槽浮选机）由电动机三角带传动，带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。调节闸板高度，控制液面，使有用泡沫被刮板刮出。 XFD型实验室单槽浮选机结构特点单槽浮选机吸气量大、功耗低。单槽浮选机每槽兼有吸气、吸浆和浮选三重功能，自成浮选回路，不需任何辅助设备，水平配置，便于流程的变更。矿浆循环合理，能**限度地减少粗砂沉淀。设有矿浆面的自控装置，调节方便。单槽浮选机叶轮带有后倾式的上下叶片。矿用单槽浮选机上叶片产生矿浆上循环，下叶片产生矿浆下循环。 XFD型实验室单槽浮选机使用与维护：单槽浮选机（矿用单槽浮选机）开机前应先检查各部位螺栓，停机起动前应先手动代轮旋转，以防沉淀物淤积增加电动机负荷，工作时应细心调整闸门高度，使液面保持稳定，随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距，磨损时应注意更换，泵体内轴承每三个月要保养一次。机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查。 1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处：转动轴承、轧辊轴承、所有齿轮、活动轴承、滑动平面。 2、新安装的轮箍容易发生松动必须经常进行检查。 3、注意机器各部位的工作是否正常。 4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件。 5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故。 6、轴承油温升高，应立即停车检查原因加以消除。 7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。 XFD型实验室单槽浮选机安装试车: 1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。 2、安装时应注意主机体与水平的垂直。 3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。 4、按设备的动力配置电源线和控制开关。 5、检查主轴转动方向，须顺时针方向旋转，若不是，则应调换电源相序。 6、检查完毕，进行空负荷试车，试车正常即可进行生产。 7、先将矿样与水混合后倒进槽中，启动电机，主轴转动，槽中叶轮即开始搅拌，然后将阀门打开进行充气，加入所需药剂之后，即可形成泡沫，接通刮板电动机开关使刮板旋转。则泡沫可被刮出槽口，料盒置于工作台上，将刮出的泡沫处理后，即可得到所需矿种。我公司开发的实验室浮选机的特点：一、变频技术，数字显示，调整精确，运转可靠等特点，另加热管，温度控制仪，随时控制，显示槽内矿液温度，加配自动调节补加水，自动给药等装置。二、实验室浮选机的叶轮部分，我公司从塑料叶轮改进为不锈钢叶轮，不锈钢叶轮的搅拌更均匀，噪声小，耐腐蚀性。
