常州新马干燥工程有限公司

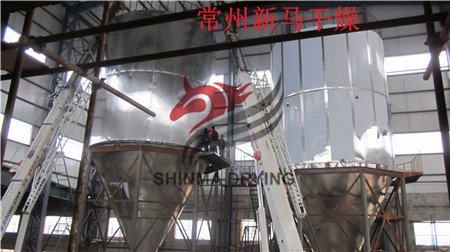

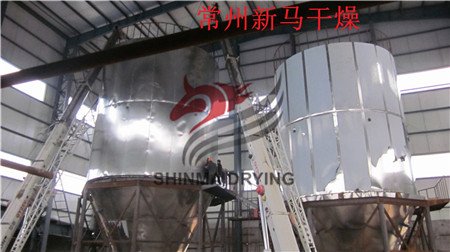

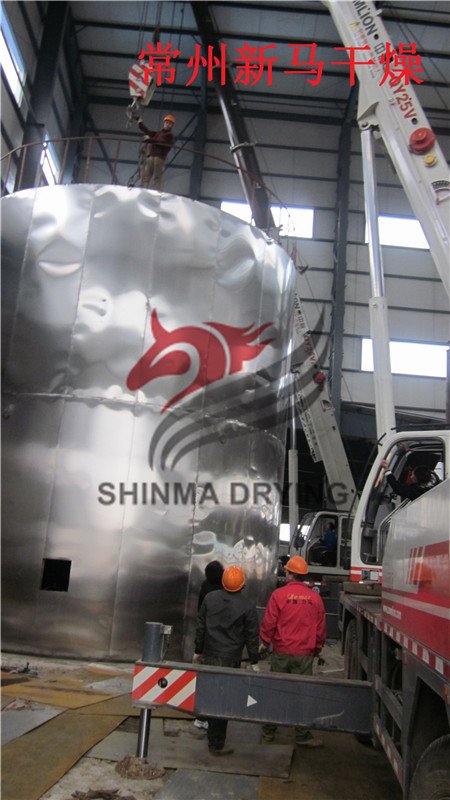

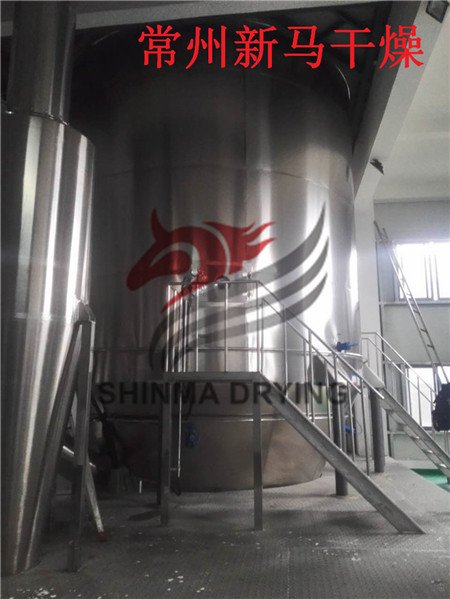

常州新马干燥LPG2500工业废液专用离心喷雾干燥组由进风过滤系统、热风炉系统、热风分配器系统、干燥主塔、塔壁夹套风冷冷壁及热能回收系统、进料及雾化系统、高效旋风、产品冷却集中收集系统、尾气
除尘器等组成。
本设备是常州新马干燥工程有限公司针对工业废液的物料特性较特殊的情况，专门设计制造的工业废液专用的雾干燥机组。结合国外***同类喷雾干燥技术及我公司技术人员长期积累的实践经验，我们在喷塔的设计过程中实现了以下几点：
1、 特殊设计的蜗壳和热风分配器：为避免因高速旋转的雾化盘产生“涡旋泵吸”气流现象，导致“雾滴返
顶或粉末吸顶”，特殊设计的主塔，热风涡壳保证物料雾化液滴不返顶，防止物料返顶热熔焦化变质现象。
2、冷冻除湿风送冷却集中收料：此项技术可使干燥物料迅速降温冷却，避免了物料因高温造成酵母灭活和物料因高温软化结块现象，由于风送空气经过过滤和除湿避免了吸湿性物料吸湿结块等现象，并且干燥后物料经降温后可直接包装。
3、塔壁夹套冷却及其废热回收系统：防止干燥尘粒吸附高温塔壁焦化现象，同时兼顾不同物料对干燥塔壁温度的不同，设计了调风阀任意切换。本着为客户利益着想设计冷却塔壁的废热回收系统，为客户打造绿色节能环保的设备，同时每年为客户节约可观能源费用。
4、热风蜗壳采用数螺旋线加速式的结构，大大增强了热风与物料液滴的热置换，并有序的旋流下降。而热风分配器也结合了该技术的特点及要求，做到分配器的两边均有导风机构，并可任意调节角度，以控制热风入塔时的切向角度，内侧导风机构增加热风的旋转，强化该股热风对雾化料膜的剪切力，使得热风与料液充分接触，强化两者之间的换热换质过程。
5、雾化器采用了变频器调节雾化器的转速以达到**雾化效果。采用高转速电机驱动，主轴经齿轮箱增速至12500R.P.M，使得雾化盘线速度高达130m/s，确保雾化效果。带油压数字自动检测安全保护装置，主轴配有水冷系统，风冷装置，保证主轴不受高温而变形。并配有空气密封装置，确保无漏油现象。
6、调整了塔锥体的锥度，由常规的夹角 60°调整至54°，充分考虑物料在锥体下料时的顺畅。
7、设计了塔内多套照明装置及观察清洗门和人孔，方便员工观察及客户参观。
8、管道、旋风装有快装式清洗口，方便设备的清洗。
