矿用防跑车、斜巷跑车防护装置ZDC30-2.5型

822

规格/型号：暂无

品牌：嘉宏

应用领域：采矿设备

产地：山东 - 济南

厂家/供应商：济南嘉宏科技有限责任公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-17

级别：待认证

矿用防跑车、斜巷跑车防护装置ZDC30-2.5型说明介绍

1、跑车防护装置产品介绍在矿井运输中，难免会存在因脱钩、断绳导致跑车事故的发生，而解决这一安全隐患就需要煤矿跑车防护装置、斜巷防跑车装置、跑车防护装置、斜井防跑车装置，矿用斜巷跑车防护装置是煤矿斜井提升运输的重要安全设备，为此我们公司专门研发了ZDC30-2.5型矿用斜巷跑车防护装置。

2、跑车防护装置产品组成

（1）主控箱：是跑车防护装置的中心控制结构，接收传感器（包括位置传感器、霍尔传感器）发出的信号，并通过PLC的逻辑控制分析，并发出指令控制辅控箱和主控箱显示屏。

（2）辅控箱：根据主控箱指令，控制挡车栏的升起与下放，安装每道挡车栏附近。

（3）收放绞车：分为电动型和气动型，用于挡车栏的升起和降落。

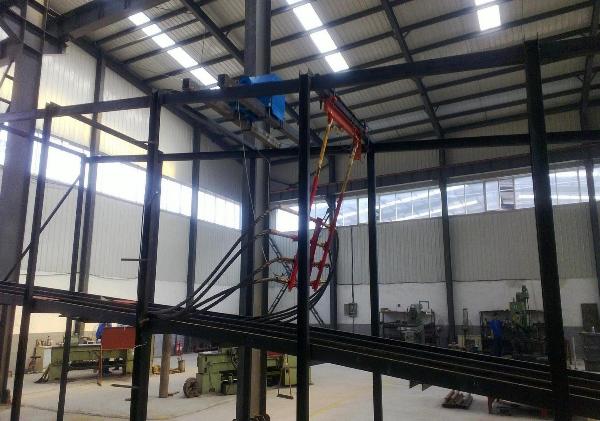

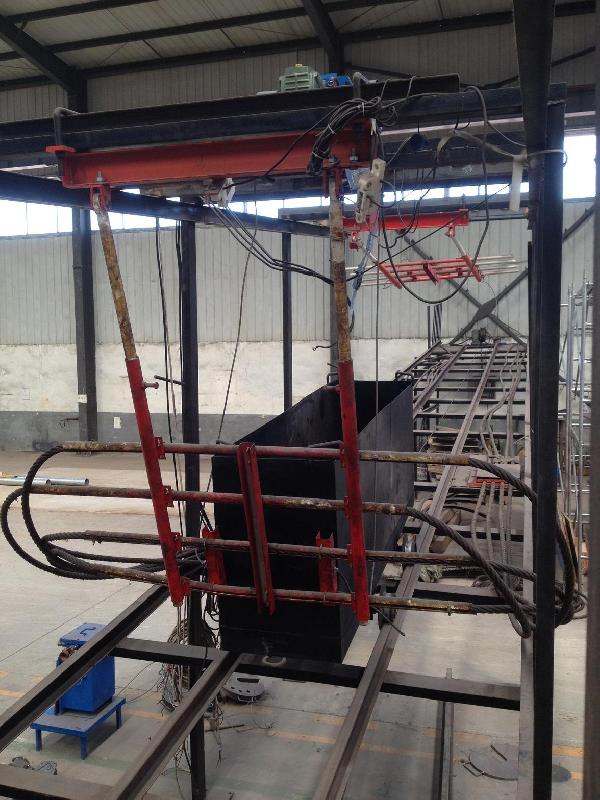

（4）挡车栏：分为拦网式挡车栏、底升式挡车栏、龙门式挡车栏；正常情况下挡车栏一般采用拦网式挡车栏，与两个吸能器配套使用，根据矿井的情况不同，配置不同的挡车栏。

（5）吸能器：当因断绳、脱钩而发生跑车后，矿车被常闭式拦车网拦截，挡车网随车下行，缓冲钢丝绳被抽出，将矿车具有的动能逐渐转化成缓冲机构的热能，使矿车减速以至最后停下来，实现缓冲拦截，将矿车的损伤程度降到最低。

（6）位置传感元件：分为位置传感器，编码传感器，霍尔传感器。

（7）安装附件：钢丝绳、线缆、地脚螺栓。

3、跑车防护装置工作原理

（1）当矿车运行时，传感器就以脉冲或高低电平的形式将信号传送给主控箱，主控箱通过PLC逻辑控制分析，得出相应的距离值，并发出相应的指令，给矿用本安型状态报警显示柜显示距离和各种指示，并传递信号给辅助控制箱。

（2）当辅助控制器在接收主控箱发出的指令后，执行其命令，控制电动收放绞车的放行或阻挡，通过位置传感器检测挡车栏是否放行到位或阻挡到位，并将信号反馈给主控箱PLC。

跑车防护装置4

4、跑车防护装置适用范围

（1）本产品安装于煤矿倾角≤30°的巷道，用于断绳、脱钩情况下跑车的防护。

（2）电器部分可用于甲烷混合物及煤尘爆炸危险的环境中，挡车拦只能用于非甲烷混合物及煤尘爆炸危险的环境中。

5、跑车防护装置使用技术参数

（1）产品型号： ZDC30-2.5

（2）输入电压： AC127V

（3）气压范围： 0.5MPa-0.8MPa

（4）低压报警值： 0.3MPa

（5）适用巷道最大倾角： 30°

（6）额定抗冲击能量： 2.2×106J

（8）最大抗冲击能量： 3.5×106J

（9）缓冲距离： 0.3m-10m

（10）钢丝绳类型： 6×7+FC

（11）传感器电压： DC24V

（12）传感器检测距离： 10mm

（13）工作方式：常闭式

本公司主要经营矿用跑车防护装置、斜巷防跑车装置ZDC30-2.5型产品，适用于倾斜角小于30°的巷道，防止脱钩、断绳跑车事故的发生，规格齐全，价格合适，欢迎您的致电！
