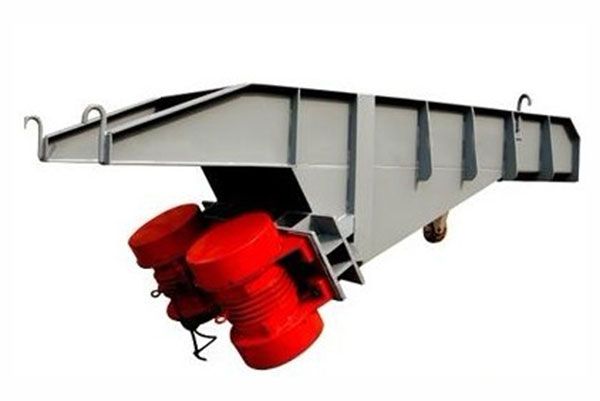

GZG型同步惯性振动给料机

1747

规格/型号：GZG型

品牌：暂无

应用领域：暂无

产地：河南 - 新乡

厂家/供应商：新乡市永振机械设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2021-12-17

级别：已认证

GZG型同步惯性振动给料机说明介绍

GZG系列电机振动给料机产品概述：

GZG系列电机振动给料机是一种常用的新型振动给料设备,现已经做广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。该产品体积小、噪音低、重量轻、耗电少、安装维修方便。
GZG型系列惯性振动给料机是一种很难标准化的通用给料设备，广泛用于相关行业对各种块状及粉状物料的短距离输送。
GZG系列电机振动给料机在多种场合场合已经广泛的替代了电磁振动给料机，由于采用振动电机为振动源，其转速、功率的控制性非常强，通过控制电机的转速和输送功率，可以达到定量控制该系列电机振动给料机给料量，使得其在实际生产中变得非常方便。
GZG系列电机振动给料机在使用过程中，可以调节激振力来改变和控制流量，因而调节方便，流量稳定，噪音低，耗电小，无冲料现象，同时本系列振动给料机具有重量轻，体积小，噪音低，耗电少，保养方便、安装维修方便等特点，如采用封闭式结构，可防止粉尘外溢及环境污染。
GZG型电机振动给料机产品工作原理:
GZG系列给料机的给料过程是利用特制的振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给料槽连续振动,槽中的煤连续向前跳跃,以达到给料的目的。
GZG型电机振动给料机产品主要特点:
1.利用特制振动电机自同步原理，起动迅速、工作稳定、停车平稳。
2.结构简单、重量轻、噪音低、工作可靠、给料能力大、安装维护方便。
3.物料按抛物线轨迹连续向前作跳跃运动，因此给料槽磨损较小。
4.由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。
5.本系列振动给料机不适合有防爆的场合。
GZG型电机振动给料机产品适用范围:
GZG系列电机振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等各行业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。如向破碎、选煤、筛分、运输、包装机械等给料、配料等。
GZG系列电机振动给料机主要技术参数表：

项目	槽型尺寸宽×长×高（mm）	生产率 t/h		最大给料粒度（mm）	振动频率（min-1）	双振幅（mm）	振动器型号	额定电压（V）	额定电流（A）	电源频率（Hz）	功率（KW）	整机重量（kg）
项目	槽型尺寸宽×长×高（mm）	水平	-10度	最大给料粒度（mm）	振动频率（min-1）	双振幅（mm）	振动器型号	额定电压（V）	额定电流（A）	电源频率（Hz）	功率（KW）	整机重量（kg）
GZG403	400×1000×200	30	40	100	1450	4	ZG405	380	2×0.73	50	2×0.25	171
GZG503	500×1000×200	60	85	150		4	ZG405		2×0.73		2×0.25	202
GZG633	630×1250×250	110	150	200		4	ZG410		2×1.53		2×0.55	379
GZG703	700×1029×250	120	170	200		4	ZG410		2×1.53		2×0.55	389
GZG803	800×1500×250	160	230	250		4	ZG415		2×1.95		2×0.75	563
GZG903	900×1483×250	180	250	250		4	ZG415		2×1.95		2×0.75	613
GZG1003	1000×1750×250	270	380	300		4	ZG420		2×2.71		2×1.1	762
GZG1103	1100×1673×250	300	420	300		4	ZG420		2×2.71		2×1.1	854
GZG1253	1250×2000×315	460	650	350		4	ZG432		2×3.51		2×1.5	1099
GZG1303	1300×2040×300	480	670	350		4	ZG432		2×3.51		2×1.5	1117
GZG1503	1500×2250×300	720	1000	500		3.5	ZG440		2×5.91		2×2.2	1477
GZG1603	1600×2500×315	770	1100	500		4	ZG450		2×6.82		2×3.0	1555
GZG1803	1800×2325×375	900	1200	500		3	ZG450		2×6.82		2×3.0	2350
GZG2003	2000×3000×400	1000	1400	500		2.5	ZG450		2×6.82		2×3.0	2705
GZG705	700×1029×250	130	180	200	960	5	ZG609		2×1.66		2×0.55	385
GZG805	800×1500×250	170	250	250		5	ZG609		2×1.66		2×0.55	510
GZG905	900×1483×250	200	270	250		5	ZG609		2×1.66		2×0.55	561
GZG1005	1000×1750×250	290	410	300		5	ZG612		2×2.14		2×0.75	652
GZG1105	1100×1637×250	320	450	300		5	ZG618		2×2.97		2×1.1	795
GZG1255	1250×2000×315	500	700	350		5	ZG618		2×2.97		2×1.1	1002
GZG1305	1300×2040×300	520	720	350		5	ZG625		2×3.84		2×1.5	1070
GZG1505	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1414
GZG1605	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1805	1800×2325×375	970	1320	500		5	ZG645		2×7.28		2×3.0	2288
GZG1256	1250×2000×315	500	700	350		5	ZG625		2×3.84		2×1.5	1081
GZG1306	1300×2040×300	520	730	350		5	ZG625		2×3.84		2×1.5	1117
GZG1506	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1654
GZG1606	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1806	1800×2325×375	970	1300	500		5	ZG660		2×9.56		2×4.0	2985
GZG2006	2000×3000×400	1300	1800	500		5	ZG660		2×9.56		2×4.0	3166

GZG系列电机振动给料机设备选型注意事项：
1、生产率的确定：
本系列电机振动给料机的生产率是以河砂为标准物料给出的（堆比重为1.6T/m3）。当物料堆比重大于1.6T/m3时，其产量可按额定值选取；当物料的堆比重在1.2～1.6T/m3时，其产量可达到额定产量的0.9～1.0倍。当物料堆比重在0.8～1.2T/m3时其产量可过到额定值的0.8～0.9倍。物料堆比重小于1.6T/m3时，须适当增加料层厚度，以提高产量。对于振动给料机难于输送的物料（如滑石粉、钛白粉、白泥、面粉、粘土等），以及含水量较大的亲水性物料,则应根据试验确定产量。必要时将槽体适当倾斜安装（一般向下倾斜10～15度），以增加给料量。
2、控制箱的选择：
本系列电机振动给料机配套控制箱为反接制动控制箱，它可使给料机在停车时，快速停机，使给料机迅速通过共振区，避免过大振幅对机器造成损害。该控制箱具有过流、过压、断相等保护功能，另可根据工艺要求，增加能耗制动、快慢加料、远程控制及无级调速等功能。用户在订购时请注明。
3、给料机使用条件：
（1）环境温度不超过+40℃；
（2）在环境温度为20±5℃时，周围介质相对湿度不大于85%；
（3）周围没有严重腐蚀及影响电气绝缘的介质。
4、如在选型时遇到空间距离限制宽度，可考虑将振动电机改为后置安装，减小宽度尺寸。
GZG型电机振动给料机安装与调试、使用与维护：
1、振动给料机如用于配料、定量给料时，为保证给料的均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。
2、安装后的给料机应留有20mm的游动间隙，横向应水平，悬挂装置采用柔性连接。
3、空试前应将全部螺栓坚固一次，尤其是振动电机的地脚螺栓，连续运转3-5小时应重新紧固一次。
4、试车时，两台振动电机必须向旋转。
5、给料时在运行过程中应经常检查振幅，电流及噪音的稳定性，发现异常应及时停车处理。
6、电机轴承每2个月加注一次润滑油，高温季节应每月加注一次润滑油选用提示： GZG型振动给料机是一类典型的非标产品，现场实际使用情况千差万别，选型时应根据物料物性、接口尺寸等具体情况，科学决策合理规化。
2。本机选型时，请确定电压制定，控制方式及有无防爆要求。
3。根据用户要求，我公司可承接有规定要求的振动设备等非标产品的设计和制造。
