MIK-P300系列压力变送器 膜式压力变送器 恒压型压力传感器
压力变送器采用 HT 系列硅压阻式隔离膜充油芯体作为信号测量元件，信号处理电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。产品特点测量范围广,全不锈钢结构，压力接口形式多样，防护等级 IP65;输出信号形式多样；
一、产品用途 本产品广泛用于石油、化工、
污水处理、恒压供水、环保、机械、冶金、电力、军工等领域进行表压，绝压的测量，也可测负压，并适用于各种场合全天候环境及各种液体、气体、蒸汽压力的测量与控制。
二、产品特点 （1）稳定性好，零位满度长期稳定性可达0.2%FS/年。在补偿温度-30～70℃范围内，温度飘移低于0.2%FS,在允许工作温度范围内低于0.5%FS。
（2）可用于测量与316不锈钢起反应的液体、气体、蒸汽。
（3）固态结构，无可动部件，可靠性高，使用寿命长。
（4）从风压到水油都可以进行高精度的测量，不受被测介质质量大小的影响。
（5）安装方便、结构简单、经济耐用。
三、工作原理 压力传感器采用压阻式原理，通过硅微机械加工技术制造而成，压力敏感
芯片采用精密感应元件，芯片被封装在316L不锈钢外壳内，并灌充硅油，介质压力加在不锈钢隔离膜片上,通过硅油传递到敏感芯片，从而输出一个与压力成线性正比变化的电压信号，经过放大电路的转换，实现电流、电压输出。
四、技术参数
1. -100KPa-0-100MPa可选 2. 额定压力的1.5倍
3.压力形式4. 0.2%
5. 12～36VDC
6. ≤500Ω
7. 液体、气体、蒸汽
8. 土0.2% F.S/年 9.环境湿度： ≤90%
10. -30～70℃

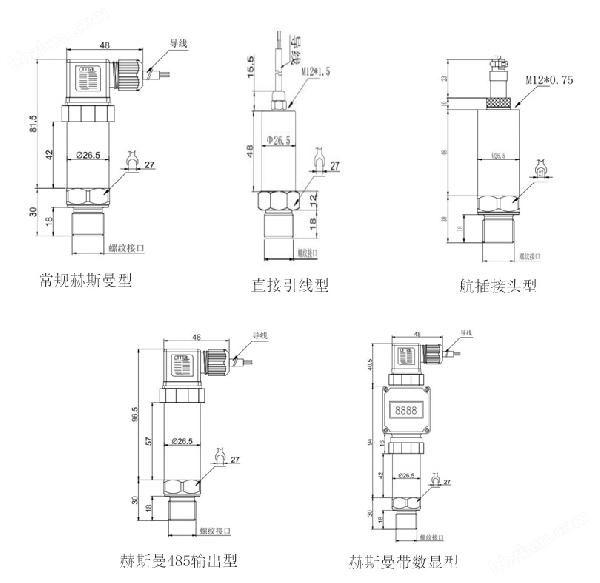

11.外壳材质 不锈钢 12.压力接口：M20*1.5（或定制）

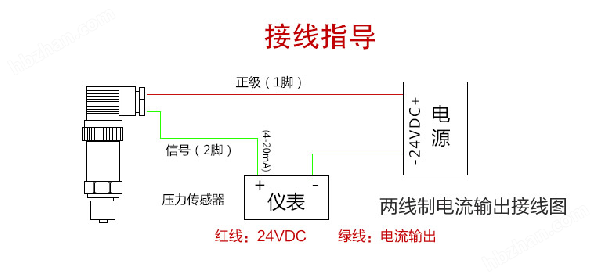

五、接线方式
1.红色：电源 + 2.蓝色：信号
六、安装使用 （1）选择易于操作、维护的地方进行安装。
（2）应尽量远离振动源安装。 （3）应尽量远离热源的地方安装。 （4）赫斯曼型式的操作时材斯曼接头与外壳连接处不能转动。 （5）安装时根据产品连接方式和螺纹类型，查对现场接口是否与产品一致， 连接时应慢速拧紧，不能把转矩直接加到变送器壳休上，只能加在压力接口的六方上。 （6） 安装地点的介质可能产生的静压力不能超过变送器的量程，如果压力系统有瞬时过压，该变送器过载范用应满足系统要求，并配置缓冲阀，变送器过截压力不可超过量程的1.5倍。
（7）测量介质应与变送器的结构材料相兼容
（8）测革介质不能堵塞变送器的进压孔 （9）在产品安装使用中如遇到问题请与我公司联系，在产品发现异常时，应关掉电源，停止使用，进行检查，或直接向我公司联系。
七、调试 变送器在出厂前均已严格标定过，用户无须自行标定。由于传感器膜片内充有硅油，所以安装位置不同，会对传感器芯片产生一定的压力，最大可产生200Pa的压力（ 如正放和倒放），此时需进行清零操作。
八、订货须知 1、变送器的使用环境 2、量程 3、连接螺纹
4、测量介质 5、供电电压 6、输出信号
7、介质温度 8、精度 9、显示方式
10、电气接口 11、防护等级
MIK-P300系列压力变送器
产品应用对 316L 不锈钢无腐蚀的气体、液体压力测量。应用于水文等工业过程现场、液压及气动控制系统。
扩散硅压力传感器 BP93420-IB CYB-1 ZC-PT212 PT500 HPK-1 MPM482 PTS501 JYB-KB-HAG 隔膜式压力变送器 PTS502 PTS503 BP93420-IC PTS503K PTS504 PT500-705 PTS520 压力变送器 PTB2088 PTB206 BP93420-III PTB205 PTB202 PTB201 负压传感器PTB203 SK131 RS-YB301G MPM489 RS-YB01 BP93420-IIC PT500-503F SMP133 气压变送器 PT500-708 YP4011 PT500-707 PT500-702 BP93420-IIC PTS506 绝压变送器 PT500-502 PT500-501 CYB-9 PT500-503 BP93420-IC JYB-K-H PTS501F JYB-KO-M 经济型压力变送器JYB-PO-P JYB-KO-P JYB-T-H LS-MC20B LYP11 XE20A XE20AX JP-G 压力变送器 CYG1000 PTKR402 CYB-17 PTKR410 MPM4730 BP93420-IF PTKR200 STK333 EDYLBSQ-44 JYB-KB-LAG KYB-18G 供水管道上压力变送器 SC-316 -FD80A FD80DYP9011 BP93420-IE YP4051 YP4106JH20AS YP4021 YP4110 Y400-402BP93420-IF
压力变送器采用 HT 系列硅压阻式隔离膜充油芯体作为信号测量元件，信号处理电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。
