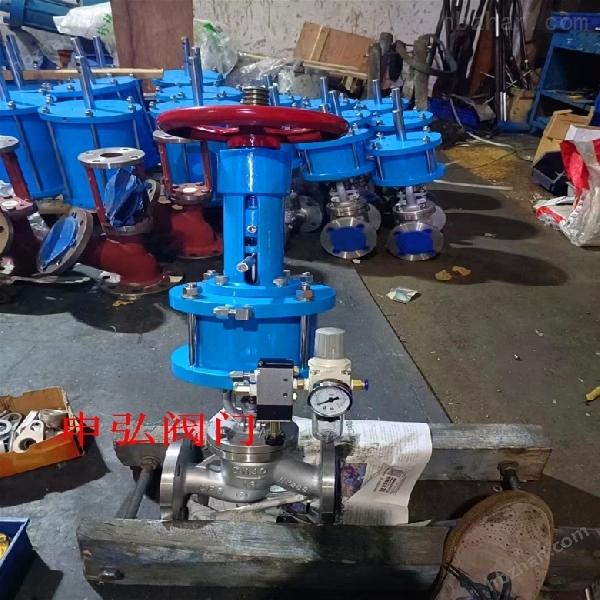

气动真空截止阀说明介绍

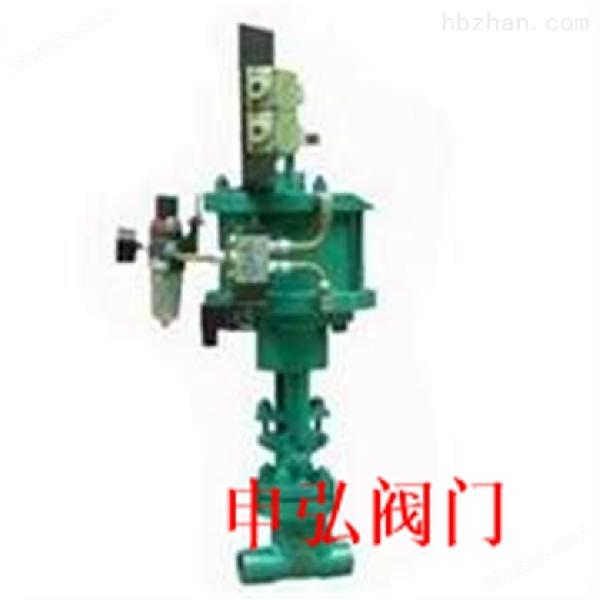

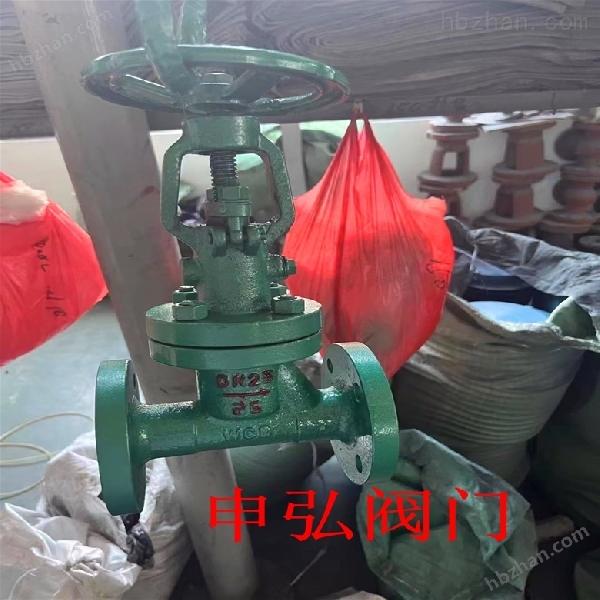

NKJ661Y气动真空截止阀简介

真空截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。真空截止阀密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气隔离，具有很好的系统气密性。

本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

NKJ661Y气动真空截止阀主要性能规范

产品类型Product type	壳体强度试验/MPaSheli strangth test	上密封试验/MPaBack seal test	密封试验/MPaSeal test	适用介质Applicablemedium	适用温度/℃Applicabletemperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

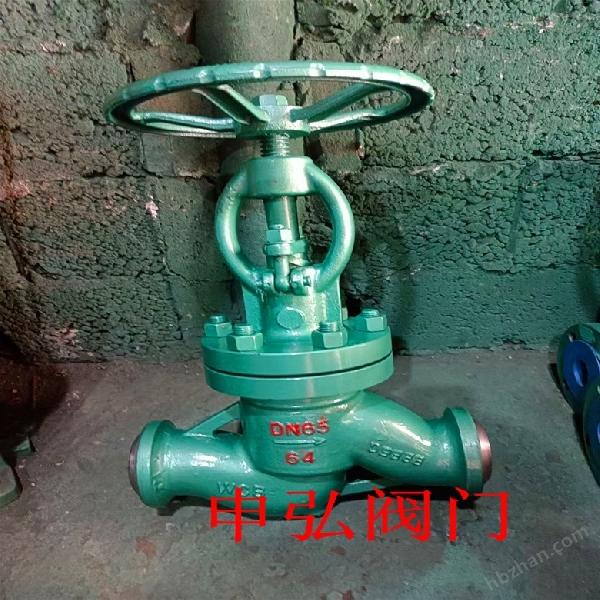

产品结构特点：

1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。2.设计了真空密封结构填料室，隔离真空可靠。3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

主要零件的材料说明：

阀体	25、WCB	Cr5Mo
阀盖	25、WCB	Cr5Mo
支架	25、WCB	Cr5Mo
阀瓣	2Cr13、WCB	Cr5Mo
阀杆	2Cr13	38CrMoAL、25Cr2MoV
阀座	25、304	304
密封环	膨胀柔性石墨
填料	膨胀柔性石墨
阀杆螺母	ZCuA110Fe3

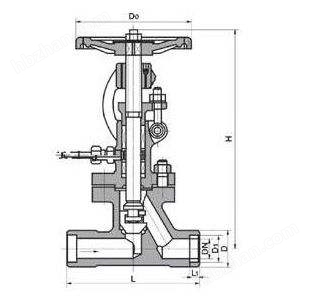

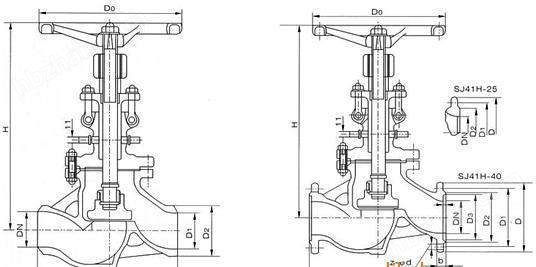

NKJ661Y气动空截止阀主要尺寸及重量 Main dimensions and weight

公称通径DN/mmNominaldiameter	公称压力PN/MPaNominalpressure	主要外形尺寸和连接尺寸/mmMain extemal and connectingd mensions
公称通径DN/mmNominaldiameter	公称压力PN/MPaNominalpressure	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30"	200
40		200	320	55	40	-	-	37o30"	240
50		230	365	64	48	-	-	37o30"	320
65		290	41O	82	66	-	-	37o30"	300
80		31O	430	95	78	-	-	37o30"	300
100		350	470	117	1OO	-	-	37o30"	350
125		400	500	143	126	-	-	37o30"	350
150		480	533	167	150	-	-	37o30"	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30"	200
40		200	320	55	39	-	-	37o30"	240
50		230	365	64	48	-	-	37o30"	320
65		290	41O	82	65	-	-	37o30"	320
80		31O	430	95	76	-	-	37o30"	360
100		350	470	117	98	-	-	37o30"	400
125		480	500	143	123	-	-	37o30"	400
150		480	533	167	148	-	-	37o30"	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30"	200
40		200	320	55	38	-	-	37o30"	240
50		230	355	64	48	-	-	37o30"	320
65		290	41O	82	63	-	-	37o30"	320
80		31O	430	95	74	-	-	37o30"	360
1OO		350	470	117	97	-	-	37o30"	400
125		400	500	143	123	-	-	37o30"	400
150		480	533	167	148	-	-	37o30"	500

注：PN4.0（40）阀门允许作为PN1.0（10）、PN1.6（16）、PN2.5（25）压力级选用

（1）真空阀门：指工作压力低于标准大气压的阀门。（2）低压阀门：指公称压力PN≤1.6Mpa的阀门。（3）中压阀门：指公称压力PN为2.5Mpa、4.0Mpa、6.4Mpa的阀门。（4）高压阀门：指工称压力PN为10.0Mpa～80.0Mpa的阀门。（5）超高压阀门：指公称压力PN≥100.0Mpa的阀门。


通常讲的压力实际上是压强（单位面积上受的力）。通常用的是表压，即将我们生活环境下的1个标准大气压作为参考0压力（基准点0），与之的差值即表压值（通常用的压力表显示的就是表压值）。而实际上我们生活在1个大气压的环境里，表压再加这1个大气压所得的值才是压力值。标准大气压其实有标准工程大气压at（kgf/cm2）和标准物理大气压atm，前者早年常用，现在一般用后者。1atm=1.0332at=1.01325bar（巴）=101.325kPa=0.101325MPa.

订货须知

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。

二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属截止阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
