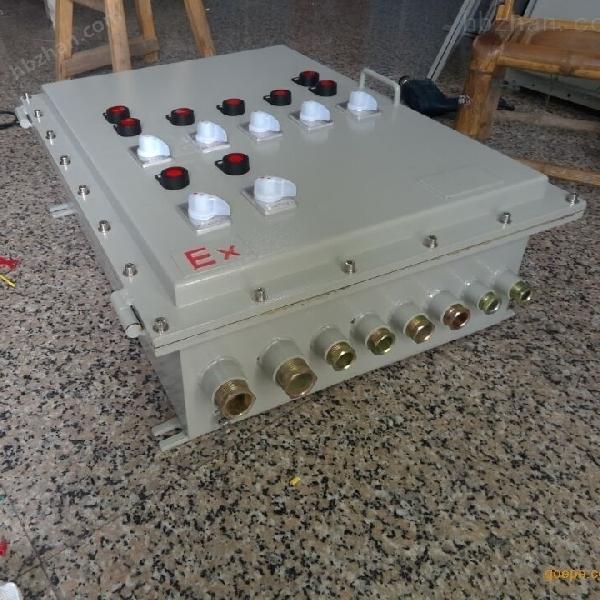

BXMD防爆配电箱产品简介
产品材质：优质国标铝；
产品结构：隔爆腔一体式设计，快速安装及维修；
防爆等级：ExdIIBT4Gb/Ex tD A21 IP65 T80℃；
防护等级： IP55/IP65；
防腐等级： WF1/WF2；
安装方式：挂式/落地式；
电线引入装置：G1/2"——G4"防爆电线密封接头或钢管布线；
防爆配电箱具有防爆性能的一类配电箱。主要有防爆照明配电箱、防爆动力配电箱、防爆防腐配电箱等。BXM（D） 防爆配电箱适用于石化装置、石油平台、化工、制药、煤炭、冶炼、船舶制造、纺织等易燃易爆场所走电配线使用。 1区、2区爆炸性气体环境。20、 21区、22区可燃性粉尘环境。
BXMD防爆配电箱适用范围编辑
1、爆炸性气体混合物危险场所：1区、2区。
2、爆炸性气体混合物：ⅡA、ⅡB、ⅡC。
3、可燃性粉尘环境20区、21区、22区
4、温度组别：T1——T6。
5、防爆标志：ExdeⅡBT6 ExdeⅡCT6。
5.具体概括使用场所如室内，外工作场所，中国煤炭行业，中石油，中石化，中海油，电力，治 金，铁路，钢铁，船舶，航天，消防，化工，场馆，交通运输，及大 型企业适用需要。 注：要求ⅡC级请注明。
产品特点：
1.外壳采用ZL102
铝合金压铸成型，表面高压静电喷塑，不锈钢外露紧固件；
2.内装高分断小型断路器，交流接触器，自复位转换开关等；
3.可控制交流50HZ，380V三相异步电动机的直接起动、停止，并具有过载、短路、断相、失压保护功能；
参数：
1.执行标准：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079
2.防爆标志：ExdeⅡBT6、DIP A20 TA，T6
3.额定电压：AC 220V/380V
4.主回路额定电流：20A——250A
5.支路数：2、4、6、8、10、12
6.支路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.防护等级：IP54（ⅡB）、IP55（DIP）、IP65（配防雨罩）
8.防腐等级：WF1
9.入口规格：G1/2——G3'
防爆配电箱如何采购：
1.定做防爆配电箱，首先要提供防爆配电箱的防暴标志。如：Ex de II B T6
1.防爆箱外壳采用优质钢板焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；
2.防爆箱为改进型防爆产品，内部可装防爆按钮、防爆指示灯、防爆电流表、防爆开关、防爆电压表等各种仪表和控制需要部分；

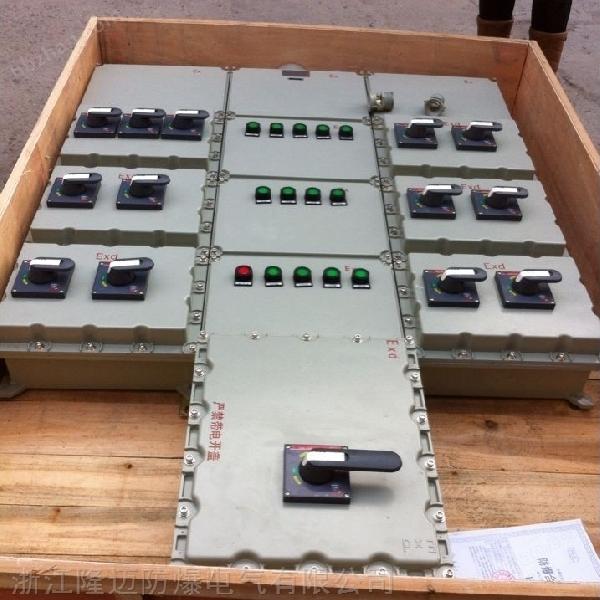

3.采用多样化设计，可选择柜式（上下形式，左右形式）、壁挂式、琴台式、平面式等；
4.内可按客户要求加装防护门，能够显示内部控制部分的显示或动作；
5.所有紧固件均采用抗强腐蚀的304不锈钢材质；
6.布线方式，钢管或电缆、防爆软管均可；
7.可根据用户要求特殊定制；
使用方法
1、根据工作现场的实际照明需要，确定灯具的安装位置和方式，然后按灯具到220V电源接点的距离备好相应长度的三芯电缆线（如采用钢管布线则将三芯电缆线引入钢管至灯具安装处）。
2、先卸下接线腔上的固定螺钉，拔出接线盒的接线部分;从包装盒内取出密封圈和接头（带紧定螺钉），依次套入电缆;然后将三芯电缆线的一端分别接入盒内的标识“L”、“N”和接地处，用压线卡压紧电缆后，并用紧固螺钉固定好，然后拧紧接头，压紧密封圈，并从侧面拧紧紧定螺钉。
3、将第2步的部件旋入钢管，从侧面装上紧定螺钉锁紧，再将灯体沿接线盒的导轨装入，然后拧紧面板上的螺钉。
4、后把三芯电缆线的另一端按防爆配电箱要求接通220V电源。
5、更换灯泡时，先切断电源，然后用内六角扳手卸下壳体上的紧定螺钉，用大螺丝刀或其它工具旋松灯盖6圈，再用手小心将灯盖缓慢卸下，旋下旧灯泡换上新灯泡。
