ZJSM-ZJHP-16C DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400ZJSM-ZJHM 40K DN32气动薄膜套筒调节阀ZJSM-ZJHM 40K DN32气动薄膜套筒调节阀

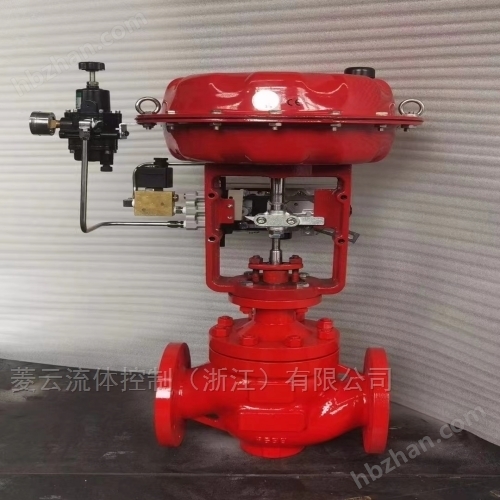

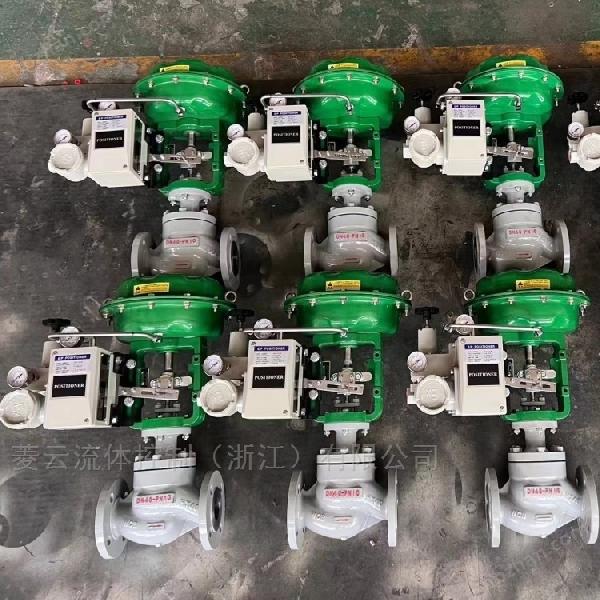

ZJSM气动薄膜套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构。流道呈S流线性，气动薄膜套筒调节阀整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。气动套筒调节阀特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。气动薄膜套筒调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。气动薄膜套筒调节阀产品公称压力等级有PN1.6、4.0 、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196- +560℃范围内多种档次。气动薄膜套筒调节阀泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。
二、气动薄膜套筒调节阀 主要技术参数1、阀体
|
阀体形式
|
直通铸造球型阀
|
|
公称通径
|
DN20～300mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4、10.0
|
|
法兰标准
|
GB/T9113、 JB/T79、HG20594及其他标准
|
|
连接形式
|
法兰（FF RF RTJ）、焊接（SW BW）
|
|
阀盖形式
|
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
阀体材料
|
铸钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）、铬钼钢
|
2、阀内件
|
阀芯形式
|
套筒双密封型阀芯
|
|
流量特性
|
线性、等百分比
|
|
阀芯材料
|
不锈钢 （304、304L、316、316L）
|
3、执行机构及附件、作用形式
|
执行器型式
|
ZHA/B多弹簧簿膜执行机构
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积（cm2）
|
350
|
350
|
560
|
900
|
1400
|
|
行程（mm）
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围（KPa）
|
20～100（标准）、20～60、60～100、40～200、80～240
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、手轮机构等
|
|
作用形式
|
气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FC）
|
三、气动薄膜套筒调节阀 主要性能指标
|
项目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±5.0
|
±1.0
|
|
回差%
|
≤3.0
|
≤1.0
|
|
死区%
|
≤3.0
|
≤0.4
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
始点
|
±5.0
|
±1.0
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
四、气动薄膜套筒调节阀 额定流量系数Kv、允许压差
|
公称通径 DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
550
|
640
|
880
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
640
|
760
|
910
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
670
|
810
|
950
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
390
|
450
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
650
|
650
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
380
|
380
|
|
L1
|
280
|
280
|
280
|
280
|
280
|
350
|
350
|
350
|
475
|
475
|
475
|
560
|
560
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
400
|
400
|
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据
|
公称通径（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径（dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数（KV）
|
直线
|
10
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
允许压差（MPa）
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
额定行程（mm）
|
16
|
25
|
40
|
60
|
100
|
|
配用执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
