1264 一、设备的主要用途

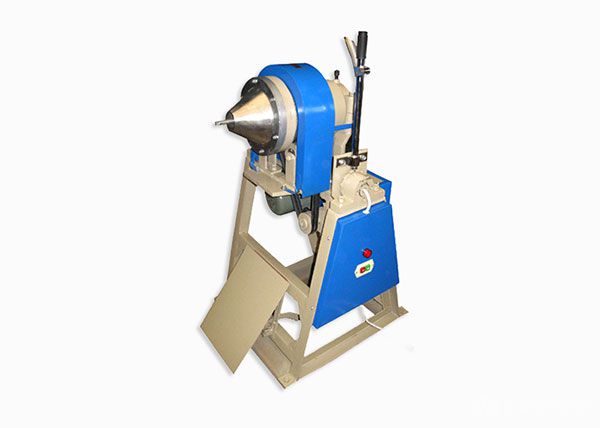

XMB—φ200×240棒磨机(也称XMB—φ200×240棒磨机)，适用于实验室湿磨矿石和其他材料的使用，一般的材料也可以作为干磨机使用。 可以更换钢棒和钢球作为球磨机使用，也可以作为棒磨机使用。 棒磨机的粉碎物粒度组成比较均匀，过粉碎现象小，效率高。 一般来说，进行矿石选择性实验研究和人工重砂粉碎矿石时，最好采用棒粉碎。
二、设备的主要技术参数
|
项 目 |
HLXMQ —φ200×240棒磨机 |
单位 |
||||
|
筒体（直径×长度） |
200×240 |
mm |
||||
|
容 积 |
7.5 |
L |
||||
|
磨矿量 |
500～ 1000 |
g |
||||
|
给矿粒度 |
≤2 |
mm |
||||
|
产物粒度 |
≤0.074 |
mm |
||||
|
筒体转速 |
110 |
r/min |
||||
|
电动机 |
型号 |
YL801-4 380V 50Hz |
|
|||
|
功率 |
0.55 |
kw |
||||
|
转速 |
1390 |
r/min |
||||
|
磨矿 介质 |
用 钢棒 |
直径 |
15 |
18 |
20 |
mm |
|
长度 |
225 |
mm |
||||
|
数量 |
17 |
9 |
9 |
根 |
||
|
重量 |
4.9 |
4.2 |
4.2 |
kg |
||
|
用 钢球 |
直径 |
20 |
25 |
30 |
mm |
|
|
数量 |
136 |
52 |
29 |
粒 |
||
|
重量 |
4.4 |
3.3 |
3.7 |
kg |
||
|
外形尺寸（长×宽×高） |
1052×615×1160 |
mm |
||||
|
重量（包括电动机） |
186 |
Kg |
||||
|
项 目 |
XMB —φ240×300棒磨机 |
单位 |
||||
|
筒体（直径×长度） |
240×300 |
mm |
||||
|
容 积 |
13.57 |
L |
||||
|
磨矿量 |
1000～ 5000 |
g |
||||
|
给矿粒度 |
≤3 |
mm |
||||
|
产物粒度 |
≤0.074 |
mm |
||||
|
筒体转速 |
96 |
r/min |
||||
|
电动机 |
型号 |
Y801-4 380V 50Hz |
|
|||
|
功率 |
0.55 |
kw |
||||
|
转速 |
1390 |
r/min |
||||
|
磨矿 介质 |
用 钢棒 |
直径 |
15 |
18 |
22 |
mm |
|
长度 |
286 |
mm |
||||
|
数量 |
33 |
13 |
6 |
根 |
||
|
重量 |
12.8 |
7.5 |
5.0 |
kg |
||
|
用 钢球 |
直径 |
20 |
25 |
30 |
mm |
|
|
数量 |
290 |
115 |
37 |
粒 |
||
|
重量 |
9.6 |
7.4 |
4.1 |
kg |
||
|
外形尺寸（长×宽×高） |
1052×615×1160 |
mm |
||||
|
重量（包括电动机） |
200 |
Kg |
||||
表中钢棒或钢球配比为理论推荐值，根据物料不同用户可通过系统实验另行选择配比。
三、设备的主要结构说明
球墨铸铁筒体和大皮带轮通过螺钉一体化。 筒体一端为开口，另外一端为中空轴颈； 两端分别由一对脚轮和一个主轴承支撑。 主机壳和行星架分别安装在可旋转180的支撑板上。 支撑板通过两个外壳安装在支架上。 支撑板通过旋转操作手柄和定位板，从水平左右开始以22.5、67.5、90偏转，可以完成装矿、排矿、倒杆、防锈石灰水的填充等动作。
筒体右端有给矿口栓，左端有排矿口盖。 工作时使用专用扳手顺时针拧紧紧固螺栓，使排矿口盖的密封橡胶垫紧贴筒体端面发挥密封作用； 排矿时，只需逆时针旋转紧固螺栓3、4次，将瓶盖取出6~10外，无需取下瓶盖即可排矿。 在矿口的一端安装了集浆盖。 在设计工作转速内，完全消除了旋转清洗时纸浆飞溅的现象。
马达及中间轴以与上部的重量配置均衡的方式安装在支撑板的下面。 传动的二级皮带可在各级调节皮带的松动，确保合适的磨机工作转速。 皮带的调整通过支撑板的t形槽滑道和中间轴板的支撑板的长孔分别进行。
为了适应多种接矿容器的使用，折叠式接矿滑架可以上下升降使用。 机器的电器都安装好了，只要把电源和接地线连接起来，就可以使用运行。
