1756 产品介绍：

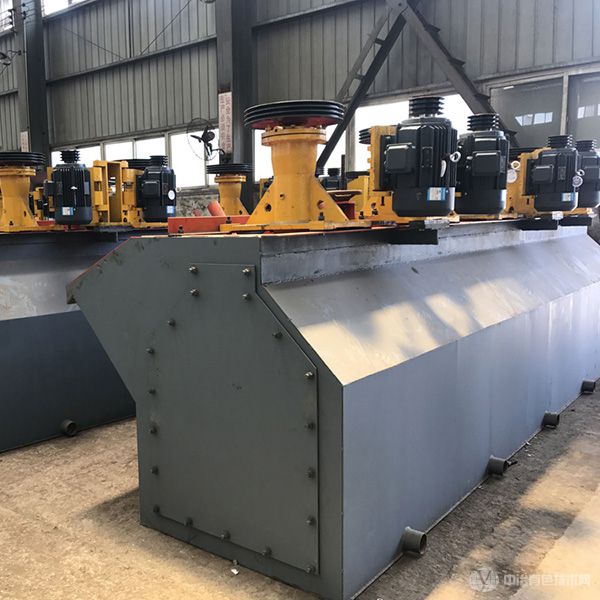

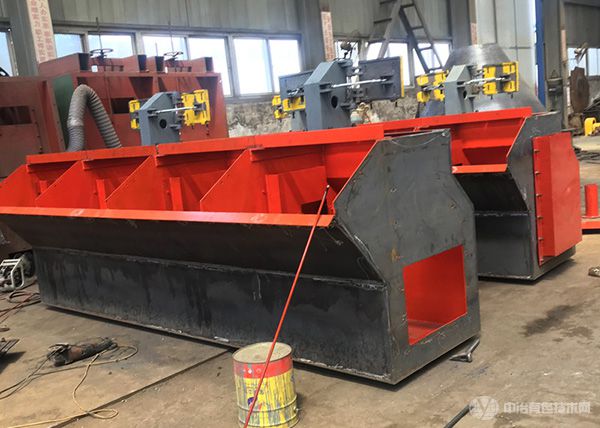

JF浮选机结构合理，运行平稳可靠，性能达到德国浮选机先进水平，适用于有色、黑色金属及非金属矿物的分选。 JF处理程序有以下特征。 自吸空气。 纸浆循环特性好。 吸气量比较稳定。 搅拌强度适中，固体颗粒悬浮良好。 液面平稳，耗电量低。 叶轮旋转时，纵筒和导流板内产生漩涡。 这个漩涡形成负压，从吸气管吸入空气，在叶轮和定子区内通过导流板与吸入的纸浆混合。 该浆液混合流通过叶轮形成切线方向的运动，在定子的作用下转换为半径方向的运动，均匀分布在浮选槽中。 矿化的气泡上升到泡沫层，用刮板刮下的就是泡沫制品。
JF浮选机结构的特点
槽型浅，叶轮直径小，转速低，功耗低。
叶轮和定子的间隙大，定子是带椭圆孔的圆筒，有利于空气和纸浆的混合和分散。
定子的高度比叶轮低，纸浆循环量可达到2.5倍。
定子的伞型带孔分散罩可以将叶轮产生的涡流与泡沫层隔离，使纸浆表面保持平稳。
工作原理
该浮选机通过电动机的三角皮带传动使叶轮旋转，产生离心作用形成负压，吸入足够的空气与纸浆混合，一方面搅拌纸浆和药物，使泡沫微细化，在矿物与泡沫结合的基础上漂浮在纸浆表面，重新形成矿化泡沫。 调节闸门的高度，控制液面，让泡沫通过刮板被刮出来。
粉碎后的矿石在粉碎时或粉碎后加入水和必要的药剂，经过搅拌槽调制成矿浆后，注入开始搅拌的纸浆槽，将空气导入纸浆中形成大量气泡。 不易被水润湿的所谓疏水性矿物粒子附着在气泡上，与气泡一起漂浮在纸浆表面形成矿化气泡层，另外容易被水润湿的所谓亲水性矿物粒子不附着在气泡上而残留在纸浆中。
技术参数
|
类别 |
规格型号 |
有效容积 （m³） |
处理能力 （m³/min） |
主轴 刮板 |
槽体尺寸（长×宽×高）（m） |
单槽重量（t） |
|||
|
功率（kw） |
转速（r/min） |
转速（r/min） |
功率（kw） |
||||||
|
JJF型浮选机 |
JJF-2 |
2 |
1-3 |
7.5 |
443 |
25 |
1.5 |
1.4×1.4×1.1 |
1.7 |
|
JJF-4 |
4 |
2-4 |
11 |
305 |
25 |
1.5 |
1.6×2.15×1.25 |
2.4 |
|
|
JJF-8 |
8 |
4-8 |
22 |
233 |
25 |
1.5 |
2.2×2.9×1.4 |
4.5 |
|
|
JJF-10 |
10 |
5-10 |
22 |
233 |
25 |
1.5 |
2.2×2.9×1.7 |
4.9 |
|
|
JJF-16 |
16 |
5-16 |
30 |
180 |
25 |
1.5 |
2.85×3.8×1.7 |
8.0 |
|
|
JJF-20 |
20 |
5-20 |
37 |
180 |
25 |
1.5 |
2.9×3.8×2.0 |
10.5 |
|
