ZG-PE（X）颚式破碎机

1051

规格/型号：ZG-PE（X）

品牌：暂无

应用领域：暂无

产地：山东 - 烟台

厂家/供应商：烟台金鹏矿业机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-02-11

级别：已认证

ZG-PE（X）颚式破碎机说明介绍

颚式破碎机是通过动颚的周期性运动来破碎物料，生产能力高、破碎比大、破碎效率高，通常用于粗碎阶段。
适用范围 : 砂石料、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
生产能力 : 1-192t/h
最大粒度 : 80-630mm
产品结构

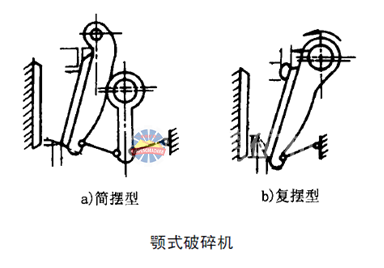

颚式破碎机的结构比较简单，主要由机架、工作机构、传动机构、调节装置、保险装置和润滑系统等部分组成。具有简摆型和复摆型两种。

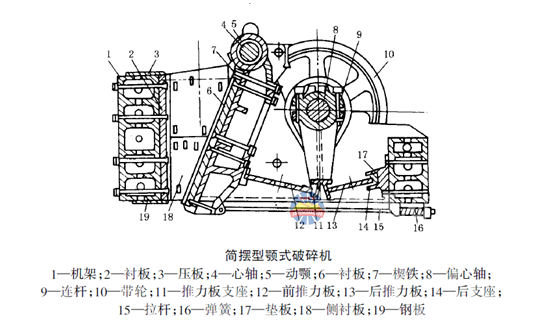

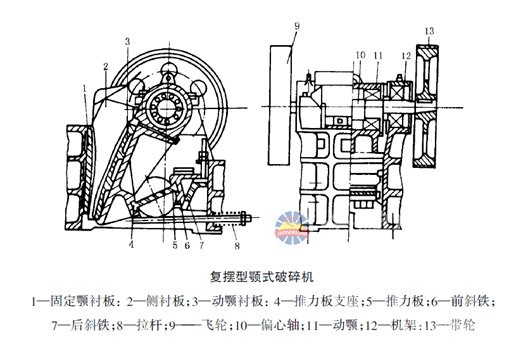

两种形式破碎机的结构：

产品工作原理
颚式破碎机尽管有多种结构型式，但其工作原理是相同的，即通过动颚的周期性运动来破碎物料。在动鄂绕悬挂心轴向固定颚摆动的过程中，位于两颚板之间的物料便受到压碎、劈裂和弯曲等综合作用。开始时，压力较小，使物料的体积缩小，物料之间互相靠近、挤紧；当压力上升到超过物料所能承受的强度时，即发生破碎。反之，当动颚离开固定颚向相反方向摆动时，物料则靠自重向下运动。动颚的每一个周期性运动就使物料受到一次压碎作用，并向下排送一段距离。经若干个周期后，被破碎的物料便从排料口排出机外。

产品优势
较大型颚式破碎机大皮带轮及配重轮与主轴的连接采用涨紧套形式，更换轴承方便。

产品参数

	进料口尺寸长×宽（mm）	排料口调定范围（mm）	最大进料粒度（mm）	生产能力（T/h）	偏心轮转速（r/min）	电动机功率（KW）	外形尺寸（长×宽×高） (mm)	机器重量（kg）
PE-100×150	100×150	5-20	80	0.5-2	300	2.2	525×535×605	230
PE-150×250	150×250	10-40	125	2-6	300	5.5	875×745×935	1100
PE-200×350	200×350	10-50	160	6-10	300	7.5	1080×1060×1088	1600
PE-250×400	250×400	20-60	210	8-16	300	15	1108×1090×1392	1850
PE-250×500	250×500	20-80	210	13-21	300	18.5	1360×1450×1440	3100
PE-400×600	400×600	40-100	350	14-36	275	30	1650×1748×1520	5800
PE-500×750	500×750	50-120	400	30-80	250	45	1900×1876×1821	9000
PE-600×900	600×900	75-200	480	56-192	250	55-75	2280×2245×2320	18700
PEX-150×750	150×750	10-40	120	8-25	320	15	1210×1572×1045	2800
PEX-200×1000	200×1000	15-40	160	12-50	330	22	1860×1385×1200	5200
PEXS-250×750	250×750	20-60	210	10-745	320	22	1520×1728×1380	5000
PEX-250×1000	250×1000	20-50	210	15-50	330	30	1550×1990×1370	6500
PEXS-250×1200	250×1200	20-60	210	20-70	320	45	1530×2285×1625	9000
ZG-PE-250×400	250×400	20-60	200	8-16	300	15	1430×1316×1296	2800
ZG-PE-250×500	250×500	20-80	210	13-21	285	18.5	1425×1420×1417	3300
ZG-PE-400×600	400×600	40-100	350	14-36	275	30	1700×1732×1656	6500
ZG-PE-600×900	600×900	75-200	460	56-192	250	55	2240×2150×2400	15400
ZG-PEX-150×750	150×750	10-40	120	8-25	320	15	1210×1572×1045	3500
ZG-PEX-250×750	250×750	20-60	210	10-45	320	22	1751×1400×1515	4900
ZG-PEX-250×1000	250×1000	20-50	210	15-50	330	30	1550×1990×1370	6800
ZG-PEX-250×1200	250×1200	20-60	210	20-70	320	45	1670×2190×1430	9000
PE-750×1060	750×1060	80-140	630	130-260	250	110	2620×2302×3110	28000
