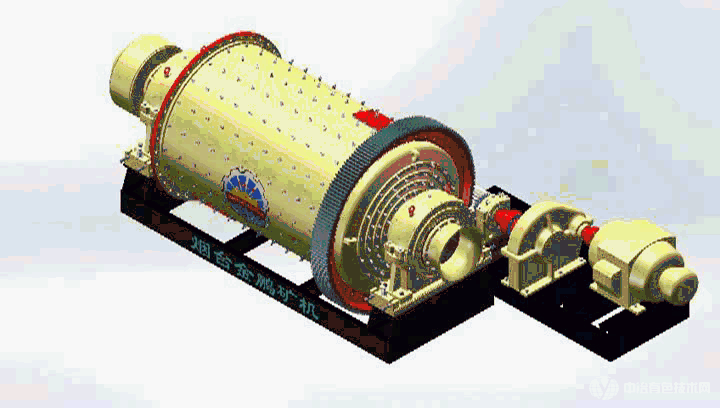

湿式溢流型球磨机

1118

规格/型号：暂无

品牌：暂无

应用领域：暂无

产地：山东 - 烟台

厂家/供应商：烟台金鹏矿业机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-02-14

级别：待认证

湿式溢流型球磨机说明介绍

一款结构简单、靠矿浆自流排矿的球磨机，筒体可使用金鹏高耐磨衬板，具有良好的耐磨性，使用寿命长，维护方便。该种湿式溢流型球磨机常用于磨矿细度较细的矿石。如果是多段磨矿一般用于二段和三段。
生产能力 : 0.17～170t/h
有效容积 : 0.9-78m³

产品结构

主要由给料部、进料部、主轴承部、筒体部、传动部、出料部与主电机等部分组成。

产品工作原理
湿式溢流型球磨机主要部件是一个直径较小而长度较大的筒体，由滚动轴承支承，通过传动机械使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断给入物料，其压力促使筒内物料由给料端向排料端移动，矿浆高出排矿端中空轴的下边缘而自流溢出。中空轴带有反螺旋叶片，可将溢流的钢球及粗矿块返回磨机内。
产品优势
1、大型球磨机带有顶起装置，便于检修；
2、大型球磨机带慢速传动，便于检修和启动；
3、大型球磨机大小齿轮采用油雾润滑，保证大小齿轮润滑可靠，延长大小齿轮使用寿命，节省润滑油；
4、大型球磨机带有空气离合器，采取柔性启动，减少球磨机启动对选厂电网造成较大冲击。

产品参数

湿式溢流型球磨机
型号	筒体			电动机		外形尺寸(mm)			有效容积(m3)	最大装球量(t)	重量kg
	直径mm	长度mm	转速r/min	型号	功率kw	长	宽	高
	直径mm	长度mm	转速r/min	型号	功率kw	长	宽	高
MQY0918	900	1800	39.2	Y225M-8	22	4196	2336	2015	0.9	1.66	5340
MQY1212	1200	1200	31.3	Y250M-8	30	4500	2104	1733	1.1	2.4	11438
MQY1224	1200	2400	31.3	Y280M-8	45	5764	2104	1733	2.4	4.6	13200
MQY1515	1500	1500	30.9	JR115-8	60	6094	2743	2170	2.5	5	13120
MQY1530	1500	3000	30.9	JR117-8	80	6800	2743	2170	5.08	8.6	19166
MQY1545	1500	4500	30.9	JR127-8	130	9085	3091	2170	6.57	11.3	22147
MQY2122	2100	2200	24.05	JR128-8	155	7750	4450	3533	6.6	16	42500
MQY2130	2100	3000	24.05	JR137-8	210	8330	4450	3533	9	20	44260
MQY2145	2100	4500	24.05	JR137-8	210	9933	4450	3533	13	23.5	50348
MQY2430	2400	3000	22.5	JR138-8A	280	8823	5113	3894	12.1	22.5	58328
MQY2436	2400	3600	22.5	JR138-8B	320	9455	5113	3894	14.5	26	61308
MQY2727	2700	2700	21.6	JR138-8B	320	8643	5722	4674	15.3	30	83145
MQY2736	2700	3600	21.6	JR1510-8	400	10463	5942	4674	18.4	34	89120
MQY2745	2700	4500	21.6	TDMK450-32	450	11471	5907	4674	23	42	109318
MQY3236	3200	3600	18.5	TDMK630-36	630	12442	7030	5150	25.6	51	144241
MQY3245	3200	4500	18.5	TDMK630-36	630	13975	7030	5150	32.8	61	153390
MQY3254	3200	5400	18.5	TDMK1000-36	1000	14875	7030	5150	39.5	73	163760
MQY3645	3600	4500	17.3	TDMK1000-40	1000	15200	7680	5463	41	76	174700
MQY3650	3600	5000	17.3	TDMK1250-40	1250	15700	7680	5463	46.4	86	178000
MQY3660	3600	6000	17.3	TDMK1250-40	1250	16910	7680	5463	55.7	102	198000
MQG4067	4000	6700	16.2	TDMK1800-30	1700	17400	9600	7300	78	138	240000
