产品型号：HC-982

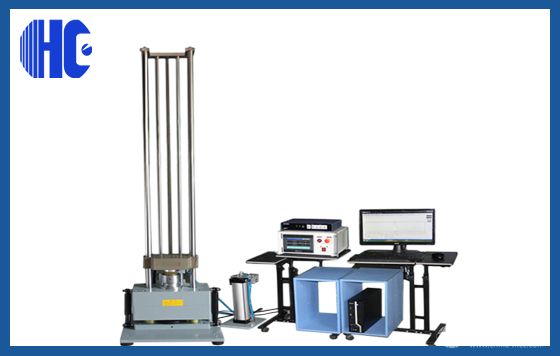

一、产品名称：加速度冲击试验台
二、产品型号：HC-982
三、产品概述：
机械式冲击试验机主要适用于电子产品、航空航天、船舶、军工、汽车部件、交通运输等领域的抗冲击试验。可以进行半正弦波冲击试验。
四、满足标准：
GB31241-2014 《便携式电子产品用
锂离子电池和电池组安全要求》
GB/T18287-2013《蜂窝电话用锂离子电池总规范》外部短路要求
GB/T8897.4-2008《原电池第4部分
锂电池的安全要求》
YD/T2344.1-2011《通信用
磷酸铁锂电池组第1部分：集成式电池》
GB/T21966-2008《锂原电池和蓄电池在运输中的安全要求》
MT/T1051-2007《矿灯用锂离子蓄电池》
YD1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》
GB/T19521.11-2005《锂电池组危险货物危险特性检验安全规范》
YDB032-2009《通信用后备式锂离子电池组》
UL1642:2012《锂电池标准》
UL2054:2012《家用和商用蓄电池组》
UN38.3(2012)《关于危险货物运输的建议书-试验和标准手册》第三部分
IEC62133-2012《含碱性或非酸性
电解液的蓄电池及蓄电池组的安全要求》
IEC62281:2004《锂原电池和蓄电池在运输中的安全要求》
IEC60086:2007《原电池第4部分锂电池的安全要求》
GJB150、GJB360、GJB548、GJB1217、MIL-STD-810F、MIL-STD-883E等测试规范。
五、设备主要特点：
1、升?机构为精密?杆，采用精密马达驱动，两根精密导柱为导向，保证平台升?平顺，精密确保冲击数据精确。
2、冲击底座采用气囊+避震阻尼器的结构设计，冲击时不影响楼板结构。
3、冲击机座为无共振设计，冲击数据精准。
4、采用气压制动强力摩擦抱闸机构，防二次冲击功能；
5、配备气压
储能缸，保证刹车机构气压稳定，保证试验数据完整。
6、采用单通道数据测量采集，加速度数据测量、存储、报表打印、数据回调、数据库管理等功能。
六、设备性能介绍
1、工作平台
2、升降机构：
电机带动滚珠丝杠提升工作平台。
3、升降高度控制
提升的高度通过安装在底座上的光电编码器组件测量，光电编码器测量具有精度高、抗干扰能力强，可靠性高，保证了冲击的重复性。
4、刹车系统
采用气液增压制动强力摩擦抱闸防二次冲击制动功能，防止二次反弹
5、缓冲系统
有效减小冲击试验对地面的冲击力，设计了自缓冲系统，由底座、阻尼器、气囊组成。
6、波形发生器
半正弦波形发生器
半正弦波发生器主要用工程橡胶制造或羊毛毡。由多种不同的厚度相互串联，组成多种刚度，实现不同的冲击脉冲宽度。
7、安全装置
急停开关:通过强制断开动作机构的接点熔接等紧急情况下切断电路
七、冲击测量系统介绍与特点
系统符合MIL-STD-810、GJB-150-18-86及IEC68-2-27标准，它具有精准、快速的冲击波形捕捉能力，最高采样率可达1MHz，您不必再担心哪怕很窄小的冲击事件被漏过。
它同时也是一个整合的解决方案，您不必忙碌于波形查看和记录，它可以从捕捉冲击事件到生成报告一并完成，更重要的是，它还为您提供了冲击响应谱（SRS）分析功能，可以帮助您对于冲击脉冲对实际系统的潜在损伤进行有效的评估。最后，辅助的力变形、冲击响应等分析可以帮助您了解冲击结果的更多细节。
八、设备技术参数
工作平台：200mm*200mm
最大负载：10kg
峰值加速度：20---1500G
脉冲持续时间：0.5---7ms
设备尺寸（L*W*H）：600*550*1950mm
设备重量：650kg
电气要求：AC220V±10％50Hz，1KVA&0.5-0.7MPa
测量系统
输入通道：2个
采样频率：192KHz
输入形式：电压、电荷
耦合方式：AC、DC、ICP
脉冲持续时间：50-1ms
电压范围：-10V--+10V
冲击波形：半正弦
操作系统：MicrosoftWindows2000/XP
通讯接口：USB2.0
系統加速度传感器
品牌：B&W
型號：22100
输出方式：电荷式
灵敏度：3.93Pc/g
频率范围：0.5---12KHz
加速度范围：±2500G
工作环境：-40~+160℃
